10.5 Collegamenti elettrici

Avvertimento
La connessione elettrica deve essere effettuata solo
da personale qualificato.
Prima di collegare i cavi di alimentazione, verificare
che la tensione di rete specificata sulla targhetta di
identificazione corrisponda alle condizioni locali.
Prima di collegare i cavi di alimentazione, scollegare
l'alimentazione.
Attenersi alle norme di sicurezza locali.
Proteggere i collegamenti dei cavi e i connettori da
corrosione e umidità.
Connettere un interruttore automatico con disper-
sione a terra prima dell'amplificatore di misura.
Sistemi preassemblati
I sistemi preassemblati sono pre-cablati.
1. Connettere un interruttore automatico con dispersione a terra
prima dell'amplificatore di misura.
2. Connettere l'alimentazione all'amplificatore di misura.
Rispettare le istruzioni di installazione e utilizzo
Attenzione
dell'amplificatore di misura e del regolatore.
Cella di misura AQC-D13
I cavi non sono pre-connessi. Vedi sezione
Nota 10.4 Preparare il cavo dell'elettrodo per la connes-
sione all'amplificatore di misura
Rispettare le istruzioni di installazione e utilizzo
Attenzione
dell'amplificatore di misura e del regolatore.
1. Connettere gli elettrodi ai terminali corrispondenti dell'amplifi-
catore di misura.
2. Connettere l'elettrodo di misura (J) ai terminali corrispondenti
dell'amplificatore di misura. Inserire lo schermo secondo le
istruzioni di installazione e funzionamento dell'amplificatore di
misura e del regolatore.
3. Connettere il sensore dell'acqua ai terminali corrispondenti
dell'amplificatore di misura.
4. Connettere un interruttore automatico con dispersione a terra
prima dell'amplificatore di misura.
5. Connettere l'alimentazione all'amplificatore di misura.
Prima di collegare i cavi di alimentazione, verificare
che la tensione di rete specificata sulla targhetta di
Attenzione identificazione corrisponda alle condizioni locali.
Rispettare le istruzioni di installazione e utilizzo
dell'amplificatore di misura e del regolatore.
90

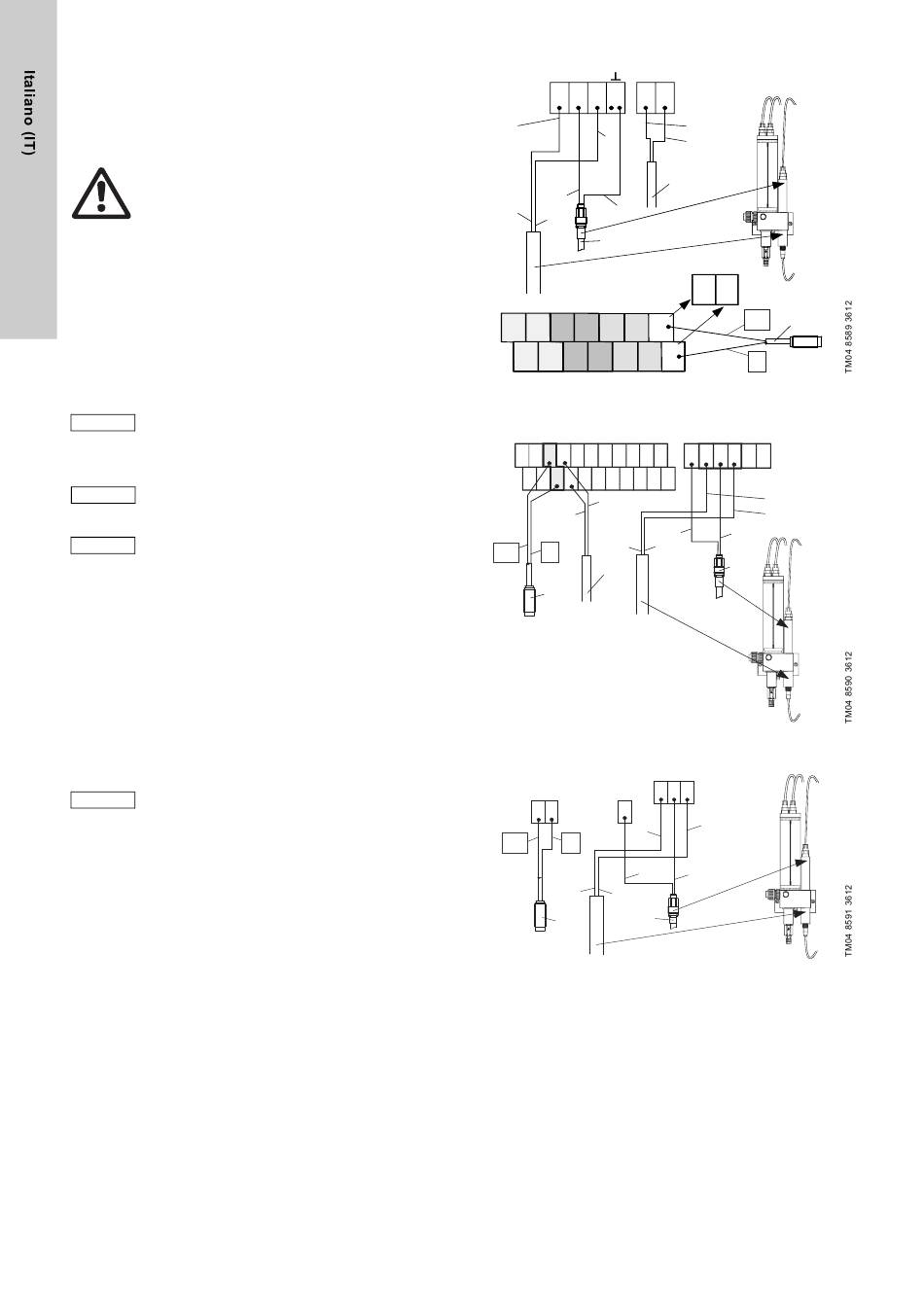

Fig. 16 Conex DIA-1 / DIA-2 / DIA-2.Q per montaggio a
.
COM
Fig. 17 Conex DIA-1 / DIA-2 / DIA-2Q per montaggio a parete
Fig. 18 Conex DIS-D
