9. Kurulum

9.1 Nakliye ve saklama

Cihazı dikkatli taşıyın. Atmayın!
Kuru ortamda -20 ile +65 °C arası sıcaklıkta
muhafaza edin.
İkaz
Elektrotları -10 ile +30 °C arası sıcaklıkta muhafaza
edin. Koruyucu kapakları 3 molar potasyum klorür
çözeltisiyle nemli tutun.
9.2 Ambalajı açma
İkaz
İçine yabancı madde girmesine izin vermeyin!
• Teslimat kapsamını kontrol edin.
• Ambalajı açtıktan hemen sonra monte edin.

9.3 Montaj gereksinimleri

Uyarı
Güvenlik nedeniyle, müşteri ölçüm hücresi için bir
toprak kaçağı devre kesicisi takmalıdır.
Montaj talimatlarına uyulmaması, hasara veya ölçüm
İkaz
hatalarına neden olabilir!
Servis ve bakım sırasında güvenlik için, tüm
kutuplarda ölçüm amplifikatörü ve ölçüm hücresini
kapatın.
Not
Kapatmayı daha kolay hale getirmek için, ölçüm
amplifikatöründen önce tüm kutuplu bir elektrik sivici
takın.
Numune suyu besleme borusunun kurulumu bakır
Not içermemelidir. Bakır, ölçümleri etkiler ve elektrotlara
zarar verebilir.
• Ortam titreşimsiz, kuru, tozsuz olmalı; ortamda, korozyon,
keskin duman veya aşındırıcı çözelti bulunmamalıdır.
• İzin verilen maksimum kablo uzunluğu:
– Bireysel AQC-D13 ölçüm hücresi: ölçüm hücresi ile ölçüm
amplifikatörü veya sensör arayüzü arasındaki mesafe 3 m.
– Duvara montaj için Conex DIS, DIA veya DIP'li önceden
birleştirilmiş sistemler: kablo donanımının tamamı önceden
hazırlanmıştır.
– Panele montaj için Conex DIA'lı önceden birleştirilmiş
sistemler: ölçüm amplifikatörü ile sensör arayüzü arasındaki
mesafe 100 m'den kısa olmalıdır.
• Sürekli bir numune su akışı olduğundan emin olun.
• Numune suyu beslemesi hat uzunluğu, ölçüm hücresinin
gecikme süresini azaltmak için mümkün olduğunca kısa
olacak biçimde ölçüm hücresini takın.
• Numune suyun izin verilen emme basıncı ve karşı basıncını
gözlemleyin.
– Gerekirse bir basınç yükseltici pompa veya basınç düşürücü
takın.

9.4 Montaj

Ölçüm hücresi, fabrikada montaj plakasına sabitlenmiştir.
Ölçüm hücresi veya önceden birleştirilmiş sistem
İkaz
dikey takılmalıdır!
Bireysel AQC-D13 ölçüm hücresi
1. 8 mm çapında ve min. 50 mm derinliğinde dört tespit deliği
açın. Bkz. bölüm 8.4 Boyutlar / delme şeması
2. Sağlanan montaj malzemesini kullanarak ölçüm hücresi ve
montaj plakasını duvara monte edin.

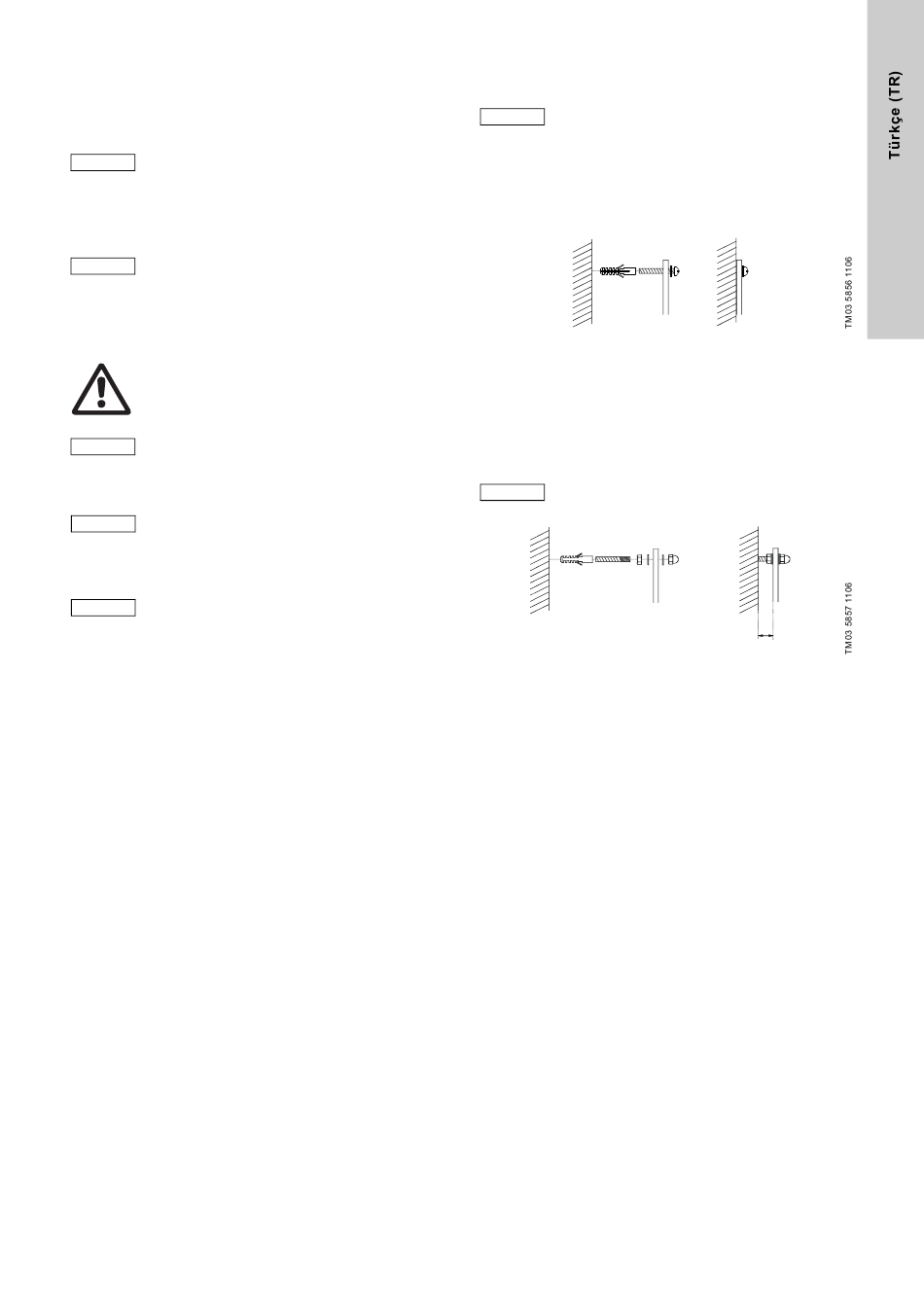

Şekil 8 AQC-D13 ölçüm hücresinin montajı
Önceden birleştirilmiş sistemler
1. 10 mm çapında ve min. 60 mm derinliğinde dört tespit deliği
açın. Bkz. bölüm 8.4 Boyutlar / delme şeması
2. Sağlanan montaj malzemesini kullanarak önceden
birleştirilmiş sistemi ve montaj plakasını duvara monte edin.
Montaj plakası ve duvar arasındaki mesafe: min. 20 mm.
Kabloyu sıkıştırmayın!
İkaz
Aşağıdaki montaj sırasını uygulayın.
Şekil 9 Önceden birleştirilmiş sistemler için montaj sırası
.
.
20 mm
