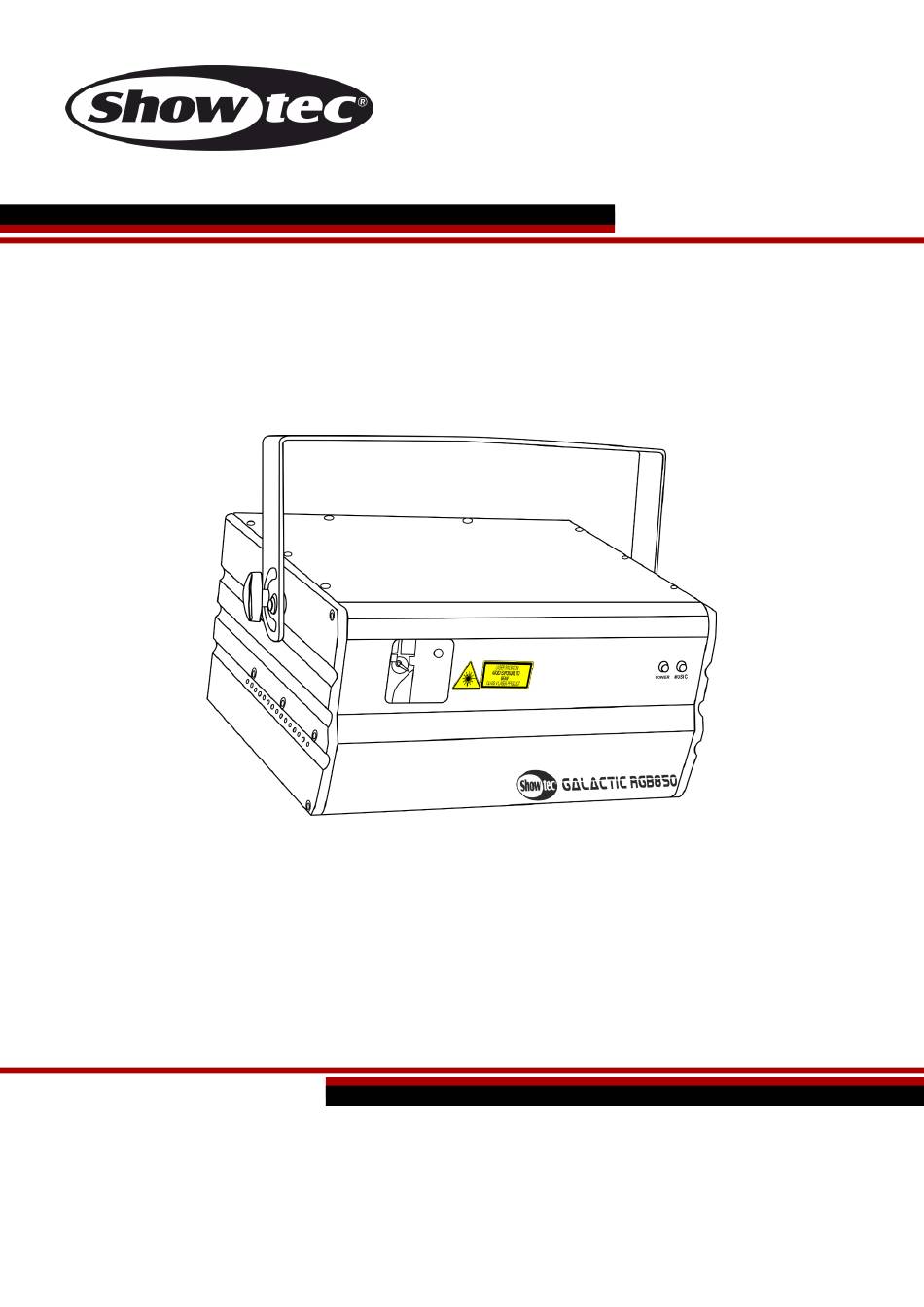

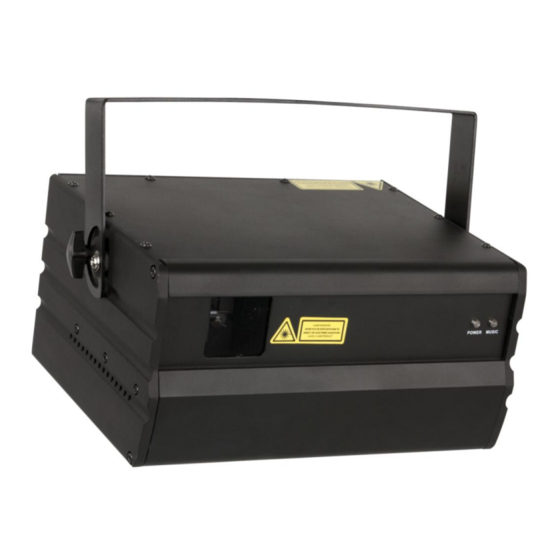

- Seite 1 HANDBUCH DEUTSCH Galactic RGB850 Bestellnummer: 51329 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Galactic RGB850 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Sicherheit für ein Laserprodukt der Klasse 4 ......................5 Montage ..................................7 Netzanschlüsse ................................8 Rückgabe ..................................9 Reklamationen ................................9 Beschreibung des Geräts ..............................10 Funktionen ..................................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Galactic RGB850 ● IEC-Netzkabel (1,5 m) ● 2 Schlüssel für den Verriegelungsstecker ●... -
Seite 4: Sicherheitshinweise
Galactic RGB850 Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Galactic RGB850 ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ● Ein Show-Laser der Klasse 4 darf nur benutzt werden, wenn ein erfahrener und gut ausgebildeter Techniker, der mit den Angaben in dieser Anleitung vertraut ist, für die Show verantwortlich ist. - Seite 7 Galactic RGB850 Laserstrahl keine Augenschäden verursachen kann. Dieser Laser hat eine Laserleistung von Dutzenden Milliwatt (interne Pegel der Klasse 4). Viele der einzelnen Strahlen können schädlich für die Augen sein. Auch wenn sich das Laserlicht bewegt, darf nicht davon ausgegangen werden, dass es sicher ist. Zudem befinden sich die Laserstrahlen nicht immer in Bewegung.
-
Seite 8: Montage
Galactic RGB850 Dieses Laserprodukt ist ein Laser der Klasse 4 und hat ein verriegeltes Gehäuse. Im Geräteinneren befinden sich keinerlei Teile, die vom Benutzer gewartet werden können. Manipulationsversuche und das Entfernen von Garantiesiegeln führen zum Erlöschen der Herstellergarantie für das Produkt. -
Seite 9: Netzanschlüsse
Galactic RGB850 Der Galactic kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 10: Rückgabe
Galactic RGB850 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 11: Beschreibung Des Geräts
Galactic RGB850 Beschreibung des Geräts Funktionen Der Galactic RGB850 ist ein Laserstrahler mit hoher Leistung und hervorragenden Effekten. ● Versiegelte Optik ● DMX- & ILDA-Steuerung ● Sehr breiter Strahlungswinkel ● Wiedergabe vorprogrammierter Shows von einer SD-Karte ● Flightcase, ILDA-Kabel & 2GB-SD-Karte enthalten ●... -
Seite 12: Übersicht
Galactic RGB850 Übersicht Abb. 01 01) Montagebügel mit Neigungsschrauben 02) Laserlinse 03) LED-Anzeige „Power“ (Rot) 04) LED-Anzeige „Musiktaktung“ (Blau) 51329... -
Seite 13: Rückseite
Galactic RGB850 Rückseite Abb. 02 05) SD-Kartenschlitz 06) Bedienfeld + Menütasten 07) Eingebautes Mikrofon 08) Sicherheitsring 09) Fernbedienungsstecker 10) Interlock 11) Regler für die Audioempfindlichkeit 12) Drehregler für die Y-Größe 13) Drehregler für die X-Größe 14) ILDA-Eingang 15) ILDA-Through 16) LED-Anzeigen RGB + ILDA... - Seite 14 Galactic RGB850 Das Interlocksystem ist der Nachfolger der optionalen Fernverrieglung (51316) und standardmäßig im Lieferumfang enthalten. Heben Sie sie unbedingt gemeinsam mit dem Galactic Laser auf!!! Befolgen Sie unbedingt diese Sicherheitshinweise: ● Der Fernbedienungsstecker muss auf der Rückseite (10) des Galactic Lasers angebracht werden.
-
Seite 15: Steuerungsmodi
Galactic RGB850 Steuerungsmodi Es gibt 4 Modi: Autoprogramm Musiktaktung Master/Slave DMX-512 (13CH) Ein Galactic (Autoprogramm) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 16: Mehrere Galactics (Dmx-Steuerung)
Galactic RGB850 Mehrere Galactics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 17: Verbinden Der Geräte
DAP Audio DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP Audio DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP Audio DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Galactic RGB850 kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. 51329... -
Seite 18: Bedienfeld
Galactic RGB850 Bedienfeld LCD-Display FUNC-Taste C) UP-Taste DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 19: Menü-Übersicht
Galactic RGB850 Menü-Übersicht 51329... -
Seite 20: Hauptmenü-Optionen
Galactic RGB850 Hauptmenü-Optionen Autoprogramme/musikgetaktete Programme SD-Programme DMX-Adresse Slave-Modus Einstellungen 1. Autoprogramme/musikgetaktete Programme In diesem Menü können Sie verschiedene automatische oder musikgetaktete Programme starten. 01) Drücken Sie die FUNC-Taste, bis das Display anzeigt. 02) Drücken Sie UP/DOWN, um zwischen diesen 4 Optionen zu wechseln: Schnelles Autoprogramm, geeignet für Diskotheken... - Seite 21 Galactic RGB850 03) Scrollen Sie mit UP/DOWN durch das Menü: 04) Die Ordnernamen müssen 8 Zeichen umfassen. Wenn sie länger sind, werden sie nicht auf dem Display angezeigt. 05) Wählen Sie den gewünschten Ordner aus und drücken Sie zur Bestätigung ENTER.
-
Seite 22: Dmx-Adresse
Galactic RGB850 Zum Abspielen eines PRG-Programms muss sich im selben Ordner eine TXT-Datei befinden. Erstellen Sie sie einfach mit Ihrem Laptop oder PC. Speichern Sie sie und benennen Sie sie dann in *.PRG um. Erstellen einer Show 01) Im Ordner ANIMA befinden sich 3 ILDA-Dateien; ANIMA1.ild, ANIMA2.ild und ANIMA3.ild. - Seite 23 Galactic RGB850 03) Drücken Sie UP/DOWN, um zwischen diesen 3 Untermenüs zu wechseln: 04) Drücken Sie ENTER, um das gewünschte Untermenü aufzurufen. 05) Im Farbmenü stehen Ihnen 3 Optionen zur Verfügung: Weiß Volle Farbausgabe 06) Im Spiegelmenü stehen Ihnen 4 Optionen zur Verfügung:...
-
Seite 24: Dmx-Kanäle
Galactic RGB850 ILDA-Steuermodus Dieser Laser ist mit einem ILDA DB25-Port ausgestattet. Er kann also mit einem PC gesteuert werden. Sobald ein ILDA-Kabel an den Galactic angeschlossen wird, wechselt es automatisch in den ILDA- Steuermodus, unabhängig davon, welcher Modus zuvor aktiv war. Wenn Sie das 25-polige Kabel anschließen, wird das Gerät über einen PC gesteuert. - Seite 25 Galactic RGB850 Kanal 4 – Bewegung der X-Achse (CH1 muss zwischen 221-255 eingestellt sein 0-125 125 verschiedene feste Positionen der X-Achse 126-185 Bewegung von langsam nach schnell 186-225 Bewegung mit zufälliger Geschwindigkeit 226-245 Zufällige Position 246-255 Musiktaktung in zufälliger Position Kanal 5 –...
- Seite 26 Galactic RGB850 Kanal 11 – Welle (CH1 muss zwischen 221-255 eingestellt sein 0-10 Originalmuster von langsam nach schnell 11-74 Welleneffekt in Muster mit Geschwindigkeitssteuerung von langsam nach schnell 75-255 Welleneffekt in Muster mit Amplitudensteuerung von langsam nach schnell Kanal 12 – Farben (CH1 muss zwischen 221-255 eingestellt sein 0-16 Weiß...
-
Seite 27: Muster
Galactic RGB850 Muster 51-53 102-104 153-155 207-209 54-56 105-107 156-158 210-212 57-59 108-110 159-161 213-215 9-11 60-62 111-113 162-164 216-218 12-14 63-65 114-116 165-167 219-221 15-17 66-68 117-119 168-173 222-224 18-20 69-71 120-122 174-176 225-227 21-23 72-74 123-125 177-179 228-230... -
Seite 28: Ilda- Und Prg-Dateien Auf Sd-Karte
Galactic RGB850 ILDA- und PRG-Dateien auf SD-Karte Strahl Zeichen Verkehr 3_cube.ild 2_circle.ild alice.ild 747.ild 3D.PRG 8_circle.ild BELLE.ild balloon.ild maze.ild 8_flower.ild Character.PRG Camero.ild molecule.ild Beam.PRG MAGIC.ild DAYBOAT.ild mystify.ild beat.ild Naked.ild formula1.ild PLASMA.ild c_cirle.ild neptune.ild Galleon.ild SPIND.ild c_Line.ild Pamela.ild Jet.ild SWIRL.ild cir_roat.ild Vampress.ild... -
Seite 29: Wartung
Galactic RGB850 Wartung Der Galactic von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 30: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 28 für nähere Informationen zum Auswechseln der Sicherung. - Seite 31 Galactic RGB850 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom ● Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und ob die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 32: Technische Daten
Galactic RGB850 Technische Daten Modell: Galactic RGB850 Eingangsspannung: 100-240 V AC, 50/60 Hz Kontinuierliche Leistung: Sicherung: T1,6A/250V Abmessungen: 300 x 240 x 250 mm (LxBxH, einschl. Halterung) Gewicht: 7,7 kg Bedienung und Programmierung Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Kanäle:... -
Seite 33: Abmessungen
Galactic RGB850 Abmessungen Flightcase: Gewicht 6,4 kg 51329... -
Seite 34: Notizen
Galactic RGB850 Notizen 51329... - Seite 35 ©2018 Showtec...
