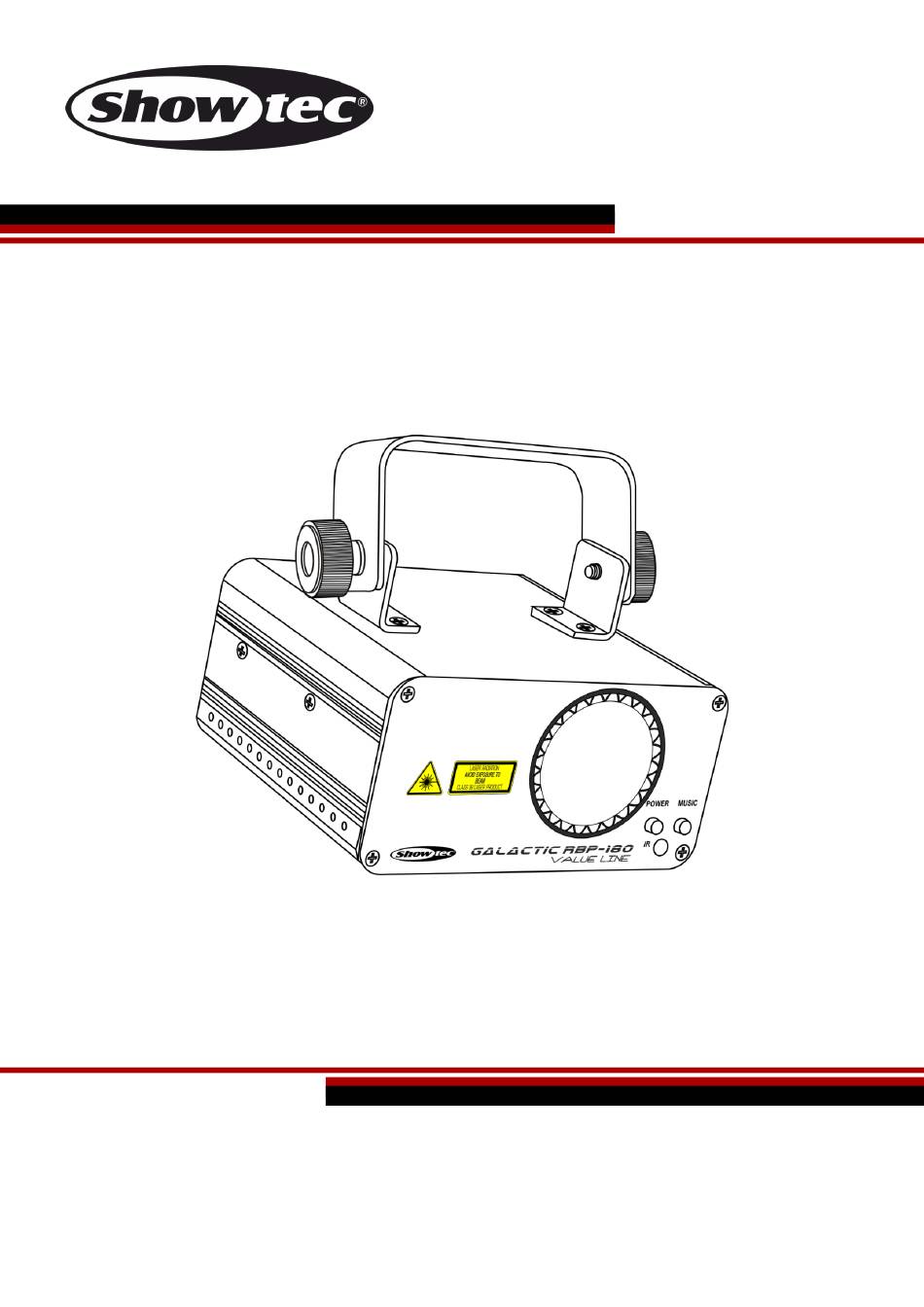

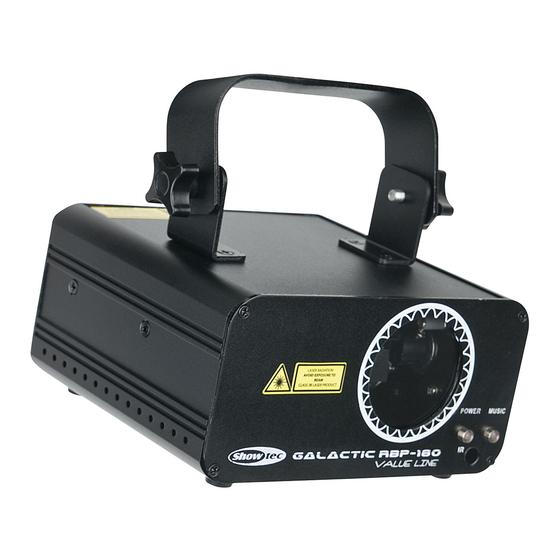

- Seite 1 HANDBUCH DEUTSCH Galactic RBP-180 Bestellnummer: 51337 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Galactic RBP-180 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Sicherheit für ein Laserprodukt der Klasse 3B ......................5 Montage ..................................7 Netzanschlüsse ................................8 Rückgabe ..................................9 Reklamationen ................................9 Beschreibung des Geräts ..............................10 Funktionen ..................................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Galactic RBP-180 ● IEC-Netzkabel (1,5 m) ● 2 Schlüssel für den Verriegelungsstecker ●... -
Seite 4: Sicherheitshinweise
Galactic RBP-180 Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ● dafür qualifiziert sein und ● die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Galactic RBP-180 ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Lasers Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. - Seite 7 Galactic RBP-180 Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation des Lasers verursacht werden. ACHTUNG: VERMEIDEN SIE DEN KONTAKT MIT DEM LASERSTRAHL: Vermeiden Sie direkten Augenkontakt mit dem Laserlicht. Schauen Sie niemals absichtlich direkt in einen Laserstrahl und achten Sie darauf, dass Dritte nicht dem direkten Laserlicht ausgesetzt werden.
-
Seite 8: Montage
Galactic RBP-180 Kombiniertes Etikett mit der Modellnummer des Produkts, der Seriennummer, dem Herstellungsdatum, dem Warnetikett für Laserprodukte, dem Etikett zur Warnung vor dem Erlöschen der Garantie (Warranty Void) und dem Label mit dem Hinweis zum verriegelten Gehäuse (Interlocked Housing). Informationen zur Konformität und dem sicheren Umgang mit Lasern Laut den FDA-Regulationen sollte das Gerät... -
Seite 9: Netzanschlüsse
Galactic RBP-180 Der Galactic kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 10: Rückgabe
Galactic RBP-180 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 11: Beschreibung Des Geräts
Galactic RBP-180 Beschreibung des Geräts Funktionen Der Galactic RBP-180 ist ein Laserstrahler mit hoher Leistung und hervorragenden Effekten. ● Wenn Sie mehrere Geräte parallel verwenden, können Sie eine ausgezeichnete und dennoch kostengünstige Lasershow erstellen. ● Musiktaktung über integriertes Mikrofon ●... -
Seite 12: Übersicht
Galactic RBP-180 Übersicht Abb. 01 01) Montagebügel mit Neigungsschrauben 02) LED-Anzeige „Power“ (Rot) 03) Laserlinse 04) IR-Fernbedienungssensor 05) LED-Anzeige „Musiktaktung“ (Blau) Rückseite Abb. 02 06) 3-poliger DMX-Ausgang 07) 3-poliger DMX-Eingang 08) Sicherheitsring 09) Erde 10) Interlock 11) Fernbedienungsstecker 12) Bedienfeld + Menütasten... -
Seite 13: Installation
Galactic RBP-180 Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 14: Steuerungsmodi
Galactic RBP-180 Haftungsausschluss Bitte beachten Sie, dass in einigen Ländern zusätzliche Bestimmungen für die Verwendung von Lasergeräten gelten. Aus diesem Grund empfehlen wir dringend, dass Sie sich bei den zuständigen Behörden über die Gesetzgebung Ihres Landes informieren. Wir haften nicht für eventuelle Abweichungen, Änderungen oder Anpassungen im Hinblick auf die rechtmäßige Verwendung von... -
Seite 15: Mehrere Galactics (Dmx-Steuerung)
Galactic RBP-180 Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso reagieren wie dieses Gerät. Mehrere Galactics (Master/Slave-Setup) Abb. 03 Mehrere Galactics (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. - Seite 16 Galactic RBP-180 DMX-Setup für mehrere Galactics Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 51337...
-
Seite 17: Verbinden Der Geräte
DAP Audio DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP Audio DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP Audio DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Galactic RBP-180 kann mit einem Controller im Steuermodus oder selbstständig (Stand-alone-Modus) betrieben werden. Bestellnummer: 51337... -
Seite 18: Bedienfeld
Galactic RBP-180 Bedienfeld LED-Display FUNC-Taste C) UP-Taste DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 19: Menü-Übersicht
Galactic RBP-180 Menü-Übersicht Der Galactic RBP-180 zeigt seine Versionsnummer nur beim Einschalten an! Hauptmenü-Optionen Autoprogramme/musikgetaktete Programme Audioempfindlichkeit DMX-Adresse Slave-Modus IR-Fernbedienungsmodus Testmodus Sie können eine Einstellung nur ändern, wenn das Display blinkt. Drücken Sie die FUNC-Taste, wenn Sie einen bestimmten Wert nicht verändern können, um ihn dann einzustellen. -
Seite 20: Autoprogramme/Musikgetaktete Programme
Galactic RBP-180 1. Autoprogramme/musikgetaktete Programme In diesem Menü können Sie verschiedene Autoprogramme oder musikgetaktete Programme starten. 01) Drücken Sie die FUNC-Taste, bis das Display anzeigt. 02) Wählen Sie mit UP/DOWN eine der Optionen aus. 03) Wählen Sie das gewünschte voreingestellte Programm aus und drücken Sie zur Bestätigung ENTER. -
Seite 21: Fernbedienung
Galactic RBP-180 Fernbedienung Taste Funktion Beschreibung Ein/Aus Halten Sie diese Taste 2 Sekunden lang gedrückt, um die unterschiedlichen Modi außer den Slave-Modus zu aktivieren. Autoprogramme Drücken Sie diese Taste, um die Autoprogramme zu aktivieren. Musiktaktung Drücken Sie diese Taste, um die musikgetakteten Programme zu aktivieren. -
Seite 22: Dmx-Kanäle
Galactic RBP-180 DMX-Kanäle 10 Kanäle Kanal 1 – Autoprogramme/Musikgetaktete Programme 0-29 Autoprogramm Blau, Rot und Lila 30-59 Autoprogramm Blau 60-89 Autoprogramm Rot 90-119 Autoprogramm Lila 120-149 Musikgetaktetes Programm Blau, Rot und Lila 150-179 Musikgetaktetes Programm Blau 180-209 Musikgetaktetes Programm Rot... - Seite 23 Galactic RBP-180 Kanal 8 – Rotation der Y-Achse 0-127 0-359 Grad - gleichmäßiges Rollen der Y-Achse 128-191 Rotation gegen den Uhrzeigersinn von langsam nach schnell 192-255 Rotation im Uhrzeigersinn von schnell nach langsam Kanal 9 – Rotation der X-Achse 0-127 0-359 Grad - gleichmäßiges Rollen der X-Achse...
-
Seite 24: Muster
Galactic RBP-180 Muster Bestellnummer: 51337... -
Seite 25: Wartung
Galactic RBP-180 Wartung Der Galactic von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 26: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Der Laser. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 24 für nähere Informationen zum Auswechseln der Sicherung. - Seite 27 Galactic RBP-180 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom ● Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und ob die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 28: Technische Daten
Galactic RBP-180 Technische Daten Modell: Galactic RBP-180 Eingangsspannung: 100-240 V AC, 50/60 Hz Kontinuierliche Leistung: Sicherung: T1A/250V Abmessungen: 168 x 148 x 80 mm (LxBxH, ohne Halterung) Gewicht: 1,38 kg Bedienung und Programmierung Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Kanäle:... -
Seite 29: Abmessungen
Galactic RBP-180 Abmessungen Bestellnummer: 51337... - Seite 30 ©2020 Showtec...
