- Seite 1 Sunstrip Pro RGB ORDERCODE 42566 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Sunstrip Pro RGB Produktanleitung ™ Warnung............…...……………..…………………………..……………..…………..… Sicherheitsanweisungen……………………………………………………………………………......… Betriebsbestimmungen.……………………………………………………………………………......Montage.………………………………………………………………………………………………......Vorgehensweise für die Rückgabe…………………………................Reklamationen………………………………………....................Beschreibung............…...………………………………………….………………….……..Features und Überblick ………….……….……….…………………….……............Rückseite……………..…...….……………….…………………...…………………….………........Installation..........…...…………………………………………………………..……....… Aufstellung und Bedienung........……..………………………………………………………..…... Steuermodi………………………………………….……..……………..............Ein Sunstrip Pro RGB (Integrierte Programme)………………………………..........Ein Sunstrip Pro RGB (Sound-Steuerung)……………………….……..……………........Mehrere Sunstrip Pro RGB (Master/Slave-Steuerung).………….…………………........ -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Hinweise zum Auspacken Packen Sie umgehend nach Erhalt des Produktes vorsichtig den Karton aus und prüfen Sie den Packungsinhalt auf Vollständigkeit und Unversehrtheit. Benachrichtigen Sie Ihren Händler sofort und bewahren Sie das Verpackungsmaterial für weitere Kontrollen auf, wenn Transportschäden an den Produkten sichtbar sind oder der Karton selbst schlecht behandelt worden zu sein scheint. - Seite 5 Gerät schaden. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß funktionieren, schalten Sie es bitte sofort aus. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler.
-
Seite 6: Betriebsbestimmungen
BETRIEBSBESTIMMUNGEN Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Regelmäßige Funktionsunterbrechungen verlängern deutlich die Lebensdauer des Systems. Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1,5 Meter nicht unterschreiten! Die maximale Umgebungstemperatur ta = 45 °C darf nicht überschritten werden. Die relative Luftfeuchtigkeit darf bei einer Raumtemperatur von 45 °C den Wert von 50 % nicht überschreiten. -
Seite 7: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 8: Beschreibung

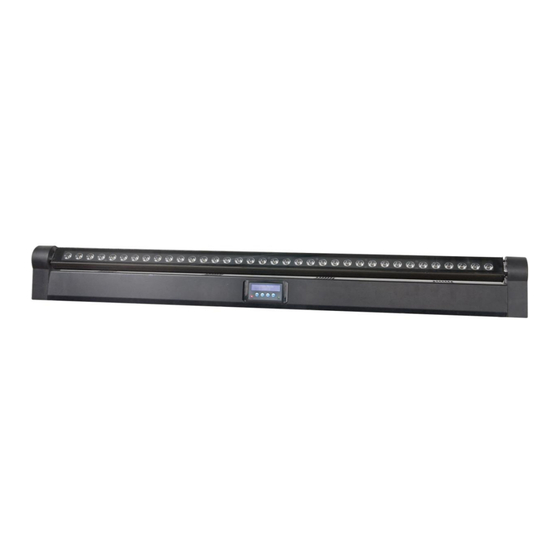

Gerätebeschreibung Features Sunstrip Pro RGB ist ein LED-System von Showtec. • Spannung: AC 110 V/60 Hz oder 220 V/50 Hz (CE) • Stromverbrauch: Max. 110 W • Sicherung: 250 V/T2 A • Audio-Trigger: Eingebautes Mikrofon • DMX-Eingang: 3-poliger XLR-Stecker/Buchsenanschluss • Neigung 270°... -
Seite 9: Installation
Installation Entfernen Sie das gesamte Verpackungsmaterial vom Sunstrip Pro RGB. Prüfen Sie, dass sämtliche Schaumstoff- und Kunststoffpolsterungen entfernt wurden. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. Trennen Sie das Gerät vor Reinigungs- und Wartungsarbeiten immer zunächst von der Stromversorgung. Schäden durch die Nichtbeachtung dieser Anweisungen unterliegen nicht der Garantie. -
Seite 10: Mehrere Sunstrip Pro Rgb (Dmx-Steuerung)
Mehrere Sunstrip Pro RGB (DMX-Steuerung) 1. Das Ende des Stromkabels in eine entsprechende Steckdose stecken. 2. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des Sunstrip Pro RGB. 3. Verbinden Sie die Einheit wie in (Abb. 4) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"- Buchse des ersten Gerätes an die "In"-Buchse des zweiten Gerätes an. -
Seite 11: Bedienfeld
Bedienfeld Wenn die rote LED-Anzeige leuchtet, zeigt dies den Betrieb des Sunstrip Pro RGB an. Wenn die grüne LED-Anzeige leuchtet, zeigt dies an, dass der Sunstrip Pro RGB ein DMX-Signal empfängt. Abb. 5 A. LED-Display E. Up-Taste B. Power LED F. -
Seite 12: Menü-Überblick
MENÜ-ÜBERBLICK... -
Seite 13: System-Modus
Drücken Sie die MODE-Taste, um durch die 4 Optionen des Menüs zu scrollen: Werden nur beim Start angezeigt! Version-Nummer V2.1 System-Modus (Seite 12) Moto-Modus (Seite 14) Systemeinstellung (Seite 15) System-Modus... -
Seite 14: Autoc-Modus
System-Modus Drücken Sie die Up/Down-Tasten im Hauptmenü bis das Display folgendes Anzeigt: Verwenden Sie die Up/Down-Tasten, um zwischen Autoc, Sound, DMX oder Slave zu wechseln: 1. Autoc-Modus 2. Sound-Modus 3. DMX-Modus 4. Slave-ID-Modus 1. Autoc-Modus Gehen Sie in das Autoc-Menü, indem Sie die ENTER-Taste drücken. Drücken Sie die MENU-Taste, um einen Schritt zurückzugehen. -
Seite 15: Sound-Modus
2. Sound-Modus Gehen Sie in das Sound-Menü, indem Sie die ENTER-Taste drücken. Drücken Sie die MENU-Taste, um einen Schritt zurückzugehen. Sie können das gewünschte Sound-Programm von 01-16 anpassen, indem Sie die UP/DOWN-Tasten verwenden. Wenn Sie die ENTER-Taste zum zweiten Mal drücken, können Sie die Empfindlichkeit jedes Sound- Programms ändern. -
Seite 16: Moto-Modus
Moto-Modus Drücken Sie die MODE-Taste, bis das Display anzeigt: Verwenden Sie die UP/DOWN-Tasten, um zwischen Autom. oder Keep zu wechseln: 1. Moto-Automatik Gehen Sie in das Autom-Menü, indem Sie die ENTER-Taste drücken. Drücken Sie die MENU-Taste, um einen Schritt zurückzugehen. Verwenden Sie die ENTER-Taste, um durch die 3 Optionen (P1, P2, Speed) zu scrollen. -
Seite 17: Systemeinstellung
Systemeinstellung Drücken Sie die MODE-Taste, bis das Display anzeigt: Verwenden Sie die Up/Down-Tasten, um zwischen Slave number, Wait Time, Backlight oder Set Software zu wechseln: 1. Slave-Nummer Gehen Sie in das Slave-Nummer-Menü, indem Sie die ENTER-Taste drücken. Drücken Sie die MENU-Taste, um einen Schritt zurückzugehen. Sie können die Slave-Nummer von 00-30 anpassen, indem Sie die UP/DOWN-Tasten verwenden. -
Seite 18: Dmx-Modus
DMX-Modus 9 DMX-Kanäle (Modus 1) Kanal 1 - Vertikale Bewegung (Neigung) Den Blendregler nach oben schieben, um den Sunstrip vertikal zu bewegen (TILT). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Sunstrip kann um 270° gedreht werden und an jeder beliebigen Position gestoppt werden. Kanal 2 –... -
Seite 19: Dmx-Kanäle (Modus 2) Leds In 4 Sektoren Aufgeteilt
16 DMX-Kanäle (Modus 2) LEDs in 4 Sektoren aufgeteilt Sektion 1 Sektion 2 Sektion 3 Sektion 4 Kanal 1 - Vertikale Bewegung (Neigung) Den Blendregler nach oben schieben, um den Sunstrip vertikal zu bewegen (TILT). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Sunstrip kann um 270°... -
Seite 20: 112 Dmx-Kanäle (Modus 3) 36 Leds, Jede Separat Gesteuert
112 DMX-Kanäle (Modus 3) 36 LEDs, jede separat gesteuert Kanal 1 - Vertikale Bewegung (Neigung) Den Blendregler nach oben schieben, um den Sunstrip vertikal zu bewegen (TILT). Graduelle Einstellung des Kopfes von jedem Ende des Schiebers zum anderen (0-255, 128-Mitte). Der Sunstrip kann um 270 °... - Seite 21 Kanal 106 - LED 34 - Blau 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 107 - LED 35 - Rot 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 108 - LED 35 - Grün 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 109 - LED 35 - Blau 0-255...
-
Seite 22: Anschlusskabel
Anschlusskabel Stellen Sie sicher, dass Sie die Anschlusskabel immer am Anschluss gehalten werden und vermeiden Sie beim Aufrollen Knoten und Verdrehungen. Das erhöht entscheidend ihre Lebensdauer und Zuverlässigkeit, was immer von Vorteil ist. Überprüfen Sie regelmäßig, dass die Kabel in gutem Zustand sind, dass sie korrekt installiert sind und dass ihre Kontakte leistungsfähig funktionieren: eine große Anzahl von Problemen wird durch die Verwendung ungeeigneter und falscher Kabel verursacht. -
Seite 23: Fehlersuche
1. Stromversorgung. Prüfen Sie, dass das Gerät an eine passende Stromquelle angeschlossen ist. 2. Die LEDs. Geben Sie den Sunstrip Pro RGB an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für das Austauschen der Sicherung. - Seite 24 Problem Mögliche Ursache(n) Behebung Gerät wird nicht mit Strom versorgt · Prüfen Sie, dass der Strom Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind eingesteckt sind. vollständig außer Hauptsicherung durchgebrannt. · Sicherung ersetzen. Betrieb. Geräte sind Der Controller ist nicht ·...
-
Seite 25: Produktspezifikationen
Produktspezifikationen Modell: Showtec Sunstrip Pro RGB Spannung: AC 110 V/60 Hz oder 220 V/50 Hz (CE) Stromverbrauch: Max. 110 W Sicherung: 250 V/T2 A Audio-Trigger: Eingebautes Mikrofon DMX-Eingang: 3-pol. XLR-Steckeranschluss DMX-Ausgang: 3-pol. XLR-Buchsenanschluss Neigung 270° Abstrahlwinkel: 15° LED-Ansteuerung: Umschaltung durch Konstant-Strom-LED-Treiber Lichtquelle: 36x 3 W Hochleistungs-LEDs 3-in-1(Rot, Grün, Blau)
