- Seite 1 HANDBUCH DEUTSCH RDM Commander MKII Bestellnummer: 50550 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
RDM Commander MKII Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Netzanschlüsse ................................3 Rückgabe ..................................4 Reklamationen ................................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Ober- und Unterseite ..............................6 Installation ................................... 7 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec RDM Commander MKII DMX-Adapter 3-polig männlich zu 5-polig weiblich ... -
Seite 4: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Geräts. -
Seite 5: Rückgabe
RDM Commander MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 6: Beschreibung Des Geräts

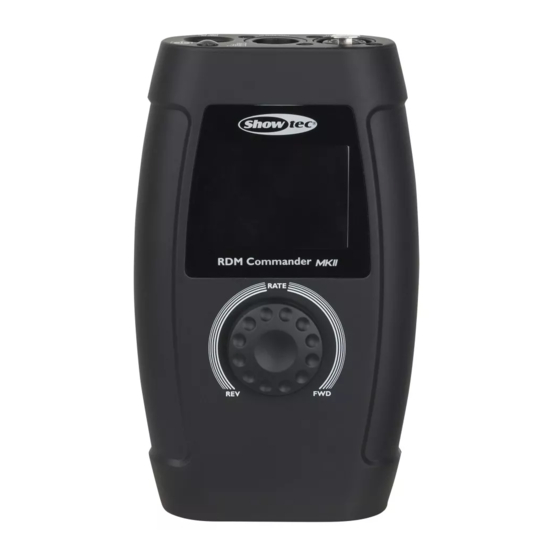

Beschreibung des Geräts Funktionen Der RDM Commander MKII von Showtec ist ein Testinstrument für LED-Leuchten. Er kann zum Testen aller Parameter eingesetzt werden und ist vollständig kompatibel mit dem DMX-512-, RDM- und MIDI-Protokoll. Sie können ihn aber auch als RDM-Controller für die Steuerung von Geräten mit dem RDM-Protokoll nutzen. -
Seite 7: Ober- Und Unterseite
RDM Commander MKII Ober- und Unterseite Abb. 02 03) DC-Eingang 9V 04) LED-Spannungs-Warnanzeigen 05) Micro-SD-Port 06) LED-Anzeige Power 07) Netzschalter (EIN/AUS) 08) DMX/RDM-Ausgang, 5-polig 09) DMX/RDM-Eingang, 5-polig 10) MIDI-Eingang Bestellnummer: 50550... -
Seite 8: Installation
RDM Commander MKII Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 9: Steuerungsmodi
RDM Commander MKII Steuerungsmodi 1. DMX-512 Test In diesem Menü können Sie das gesamte DMX-Paket eines Geräts überwachen und das DMX- Datensignal testen oder an dieses Gerät senden. 01) Wählen Sie mit dem Jogwheel DMX-512 Test im Hauptmenü aus. 02) Drücken Sie auf das Jogwheel, um das Menü zu öffnen. -
Seite 10: Dmx Data Receive
RDM Commander MKII 1.2. DMX Data Receive 01) Wählen Sie mit dem Jogwheel im Menü DMX-512 Test DMX Data Receive aus. 02) Drücken Sie auf das Jogwheel, um das Untermenü zu öffnen. 03) Auf dem Display erscheint: 04) Wenn ein DMX-Signal empfangen wird, können Sie im Diagramm die Ausgangswerte sehen. - Seite 11 RDM Commander MKII 07) Im Menü Single Channel Mode stehen Ihnen vier auswählbare Optionen zur Verfügung: Channel, Mode, Channel level und Speed. 08) In der Option Channel können Sie einstellen, an welchen Kanal (Channel) ein DMX-Signal geschickt werden soll. Der Einstellungsbereich reicht von 001 bis 512 oder umfasst alle Kanäle (All Channels).
-
Seite 12: Rdm Data Test
RDM Commander MKII 18) In diesem Modus können Sie folgende Werte einstellen; Pixeltyp, Startkanal, Masterpegel, Geschwindigkeit und Fade-Zeit. Pixel type (Pixeltyp): Sie können 8 oder 16 bit auswählen (beide Gerätetypen umfassen 9 Farben). Start Channel (Startkanal): Stellen Sie die Startadresse des ersten Geräts von 001 bis 512 ein. -
Seite 13: Get&Set Rdm Parameter
RDM Commander MKII 04) Wählen Sie eins der Untermenüs Get&Set RDM Parameter und Update RDM Device aus. 2.1 Get&Set RDM Parameter 01) Wählen Sie im RDM-Hauptmenü mit dem Jogwheel Get&Set RDM Parameter aus. 02) Drücken Sie auf das Jogwheel. Auf dem Display erscheint: 03) Wenn kein Gerät erkannt wird, erscheint auf dem Display:... - Seite 14 RDM Commander MKII 08) Auf dem Display erscheint: 09) Die Parameter, die ausgewählt werden können, hängen vom angeschlossenen Gerät ab. Einige Beispielparameter sind Indentify Device, Device Info, DMX Start Address etc. 10) Wählen Sie beispielsweise den Parameter Idenitfy Device aus. Drehen Sie das Jogwheel, um Get Parameter oder Set Parameter auszuwählen.
- Seite 15 RDM Commander MKII 20) Wenn Sie Informationen über die angeschlossenen Geräte benötigen, wählen Sie den Parameter Device Info. Auf dem Display erscheint dann zum Beispiel: 21) Drehen Sie das Jogwheel, um Get Parameter auszuwählen. 22) Drücken Sie auf das Jogwheel, um die Auswahl zu bestätigen. Auf dem Display erscheint: 23) Wählen Sie More Infor aus, um durch die Seiten zu scrollen.
-
Seite 16: Update Rdm Device
RDM Commander MKII 28) Wenn Sie Get Parameter auswählen und auf das Jogwheel drücken, wird Folgendes auf dem Display angezeigt: 29) Wählen Sie Fresh aus, um die Informationen zu aktualisieren, oder Exit, um zum vorherigen Untermenü zurückzukehren. 30) Drücken Sie das Jogwheel, um die Auswahl zu bestätigen. - Seite 17 RDM Commander MKII 02) Drücken Sie auf das Jogwheel. Auf dem Display erscheint: 03) Wenn kein Gerät erkannt wird, erscheint auf dem Display: 04) Wenn das RDM-Gerät ordnungsgemäß angeschlossen ist, erscheint auf dem Display: 05) Schieben Sie eine Micro-SD-Karte in den Port (5). Wählen Sie die Firmware-Datei auf dem angeschlossenen Gerät aus.
-
Seite 18: Midi
RDM Commander MKII 3. MIDI In diesem Menü können Sie das Signal eines MIDI-Geräts testen. 01) Schließen Sie ein MIDI-Gerät an den MIDI-Eingang an (10). 02) Wählen Sie mit dem Jogwheel MIDI Receive im Hauptmenü aus. 03) Drücken Sie auf das Jogwheel, um das Menü zu öffnen. -
Seite 19: Systemeinstellungen
RDM Commander MKII 06) Drücken Sie auf das Jogwheel, um den Test zu aktivieren. Wenn das Testergebnis positiv ist, erscheint auf dem Display: 07) Nach dem Test können Sie Try again oder Exit auswählen. 08) Wenn Sie Try again auswählen, wird der Test wiederholt. - Seite 20 RDM Commander MKII Standardmäßig ist er auf 000 gestellt. Der Einstellungsbereich geht von 0 bis 255. Wenn Sie All auswählen, kann das Gerät alle Startcodes empfangen. Auto Identify: Sie können Auto oder OFF auswählen. Wenn Sie Auto auswählen, sendet das angeschlossene Gerät mit der Get&Set RDM Parameter Funktion seine Identifikation an den RDM...
-
Seite 21: Wartung
RDM Commander MKII Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. - Seite 22 RDM Commander MKII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Geben Sie das Gerät an Ihren Showtec-Händler zurück.
-
Seite 23: Technische Daten
RDM Commander MKII Technische Daten Modell: Showtec RDM Commander MKII Stromversorgung: DC-Netzteil 9V, 500mA Leistungsaufnahme: Abmessungen: 170 x 100 x 40 mm (LxBxH) Gewicht: 0,28 kg Details: Eigenschaften: LCD-Display Steuerungsprotokolle: DMX-512, RDM, MIDI Anschlüsse: 5-poliger XLR-Ein-/Ausgang, MIDI, Micro-SD-Port Gehäuse: Max. Umgebungstemperatur t 35°C... -
Seite 24: Abmessungen
RDM Commander MKII Abmessungen Bestellnummer: 50550... - Seite 25 ©2017 Showtec...
