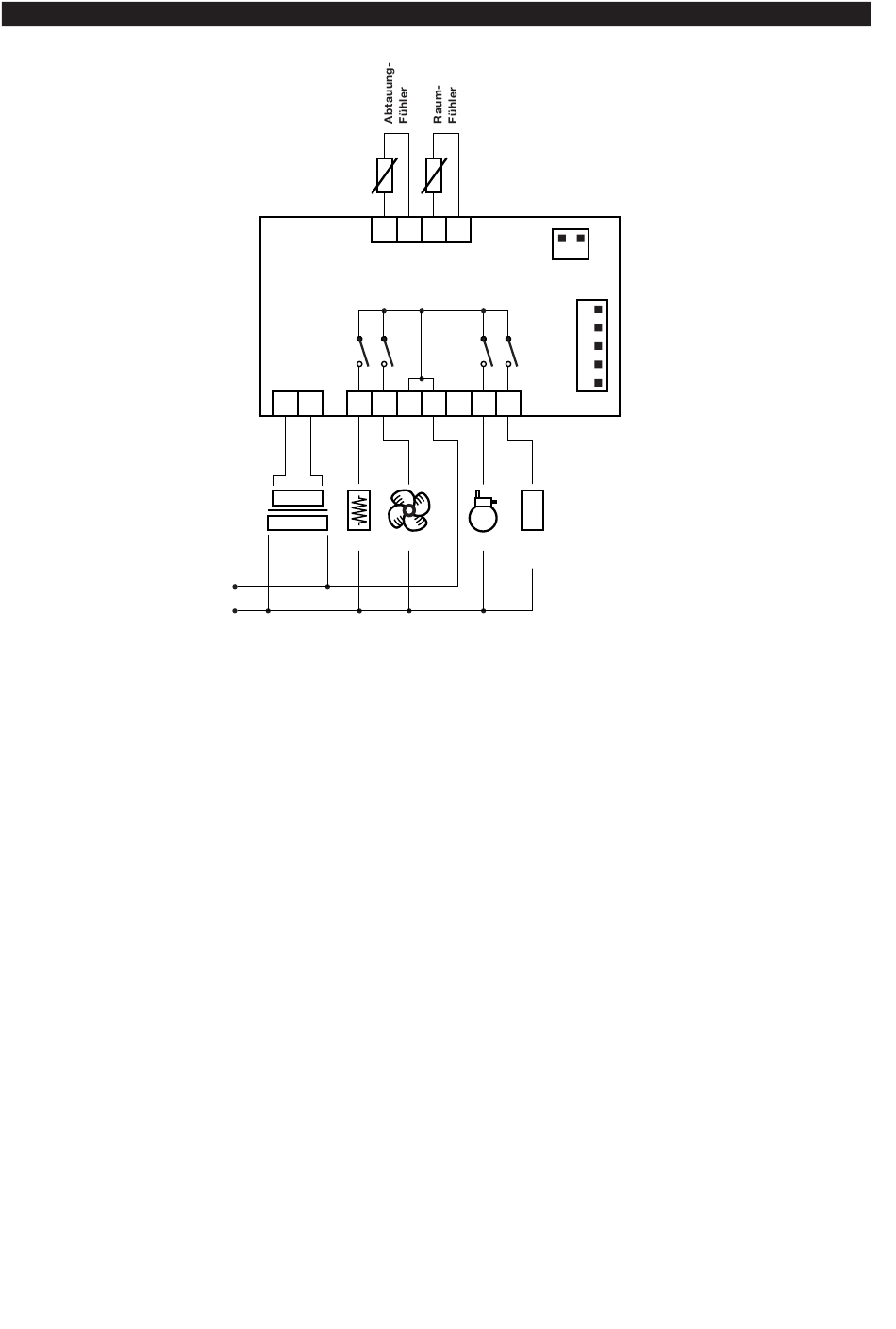

ANSCHLUSS-PLAN
STEUERSPANNUNG
Ableseparameter mit Angabe der Nummer
und Version der Einrichtung.
tAb: tAble of parameters.
Zeigt die Parameterliste an, die werkseitig
festgelegt ist. Diese Werte können vom
Anwender nicht geändert werden.
MECHANISCHER EINBAU
Das Gerät ist für Tafeleinbau vorgesehen.
Die
Montage
erfolgt
Tafelausschnitt von 29x71 mm mittels Be-
festigung durch beigestellten Klemmbügel.
Die zulässigen Umgebungstemperaturen
für einen richtigen Betrieb betragen zwi-
schen –5 und 65 °C. Ein Einbau des
Geräts auf Stellen mit hoher Feuchtigkeit
bzw. Verschmutzung ist zu vermeiden; das
Gerät eignet sich für einen Einsatz in einer
normal verschmutzten Umgebung. Für
eine
genügende
Belüftung
Kühlschlitzen ist Sorge zu tragen.
ELEKTRISCHER ANSCHLUSS
Das
Gerät
verfügt
Schraubklemmleiste für den Anschluß von
Leitern mit einem Querschnitt max 2,5
2
mm
(1 Draht pro Klemme nach VDE-
Normen). Sich davon überzeugen, daß die
Kleinspannung als Steuerspannung den
Geräteanforderungen entspricht: 12 V
AC/DC
±15%
(niedrigste
spannung). Die untereinander mittels zwei
Gemeinschaftsklemmen
Relaisausgänge sind potentialfrei. Der
EWPX 174 AX(/E) 7/2000 ted
EWPX 174 AX/E
1 2
4 5 6 7 8 9 10
Abtauung
höchstzulässige Strom (Verdichter und
Hilfsausgang 8(3)A 250V AC; Gebläse und
Abtauung: 5(2)A 250V AC) darf nicht über-
schritten werden. Bei größeren Lasten ist
ein Schütz mit passender Leistung zu ver-
wenden. Der höchstzulässige Strom für
jede Klemme beträgt 17 Amp; dieser
Strom darf auf den Ausgangsklemmen
(Klemme 6 und 7) nicht überschritten wer-
in
einem
den. Die zwei NTC-Fühler sind verpolungs-
sicher und können unter Verwendung
eines Standard-2-Leiterkabels verlängert
werden (es wird darauf hingewiesen, daß
zu lange Fühler das Verhalten des
Instruments hinsichtlich der elektromagne-
tischen Kompatibilität EMC verschlech-
tern). Bei den Ausgängen für den Anschluß
des
Anzeigezusatzinstruments
ECHO (nur für die Version /E) und für den
an
den
Anschluß des Schnittstellenmoduls EWRS
485 des Televis-Systems ist die angegebe-
ne Polung zu beachten. Eine getrennte
Verlegung der Fühler-Leitungen, des
über
eine
Verbindungskabels des Anzeigezusatz-
instruments EWPX ECHO (nur für die
Version /E), des Verbindungskabels des
Schnittstellenmoduls EWRS 485 und des
Speisekabels von den Relaiskabeln ist aus
EMC- und Sicherheitsgründen zu beach-
ten. Insbesondere schreiben die europäi-
Schutz-
schen
normen vor, daß die Relaiskontaktleiter
verbundenen
(und im allgemeinen alle Teile mit gefährli-
cher Spannung) von den Teilen mit Schutz-
15 16 17 18
Gebläse
Verd.
Hilfs-
Ausgang
EWPX
harmonisierten
Sicherheits-
Ausgang zur
Anzeigewieder-
holung EWPX ECHO
–
+
–
TTL-Ausgang zur
Schnittstelle für den
Televis-Anschluß
+
Niederspannung (Fühler, Televis, Speisung)
durch Isolierungen und Abstände zu tren-
nen sind, die mindestens eine doppelte
oder verstärkte Isolierung gewährleisten.
EMC-Anforderungen
schreiben für einen richtigen Betrieb vor,
diese Trennung sorgfältig durchzuführen,
indem Kabelkanäle bzw. entsprechend an-
gebrachte Kabelhalterungen angebracht
werden. Die Montage des Instruments
EWPX ECHO (nur für die Version /E) mit
Schutz-Niederspannung ist unter Be-
rücksichtigung dieser Isolierung- bzw.
Trennungsbedingungen in bezug auf die
spannungsführenden Teile und Relais-
kontaktleiter auszuführen.
FEHLERMELDUNGEN
Das
Gerät
zeigt
(Fühlerbruch oder -kurzschluß) durch die
Fehlermeldung "E1" für den Reglerfühler
und "E2" für den Abtaufühler an.
Dieselbe Anzeige erfolgt bei "under range"
oder "over range", d.h. bei Unter- bzw.
Überschreitung der Anzeigegrenze (–55 °C
bzw. 125 °C). Bevor der Fühler ersetzt
wird, sind seine Verbindungen zu überprü-
fen.
TECHNISCHE DATEN
Gehäuse:
Kunststoff
Verlöschungsgrad V0.
Abmessungen: Front 76x34 mm, Tiefe
58 mm.
empfehlen
bzw.
einen
Fühlerfehler
PC+ABS
mit
4
