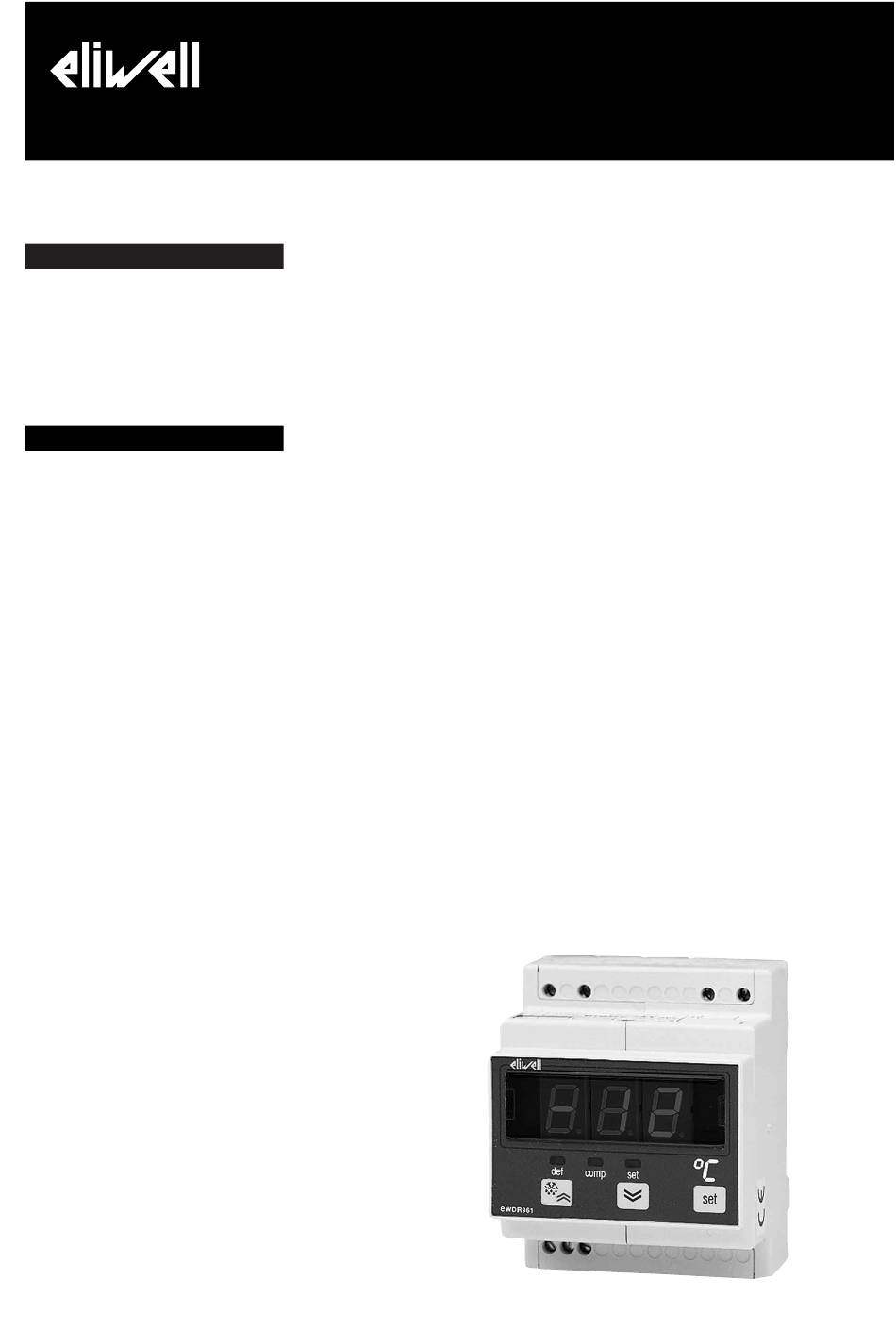

Eliwell EWDR 961 Bedienungsanleitung

WAS IST DIES

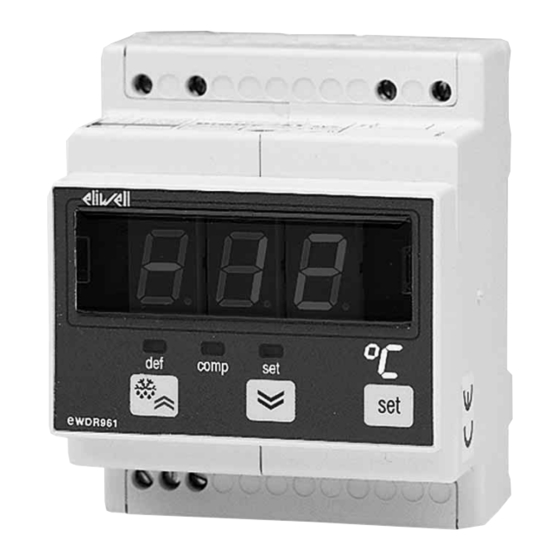

EWDR 961 ist ein mikroprozessor-
gestütztes digitales Instrument zur
Kühlstellenregelung; es eignet sich
besonders für Applikationen auf
"statischen" Kühlstellen mit niedri-
gen oder normalen Temperaturen.
AUSFÜHRUNG
• Gehäuse: Kunststoff, 4 Din-
Module, 70x85 mm
• Tiefe: 61 mm
• Montage: Din-Schienenmontage
(Omega 3) oder Wandmontage
• Anschlüsse: Schraubklemmleiste
für Leiter max. 2,5 mm
pro Klemme nach VDE-Normen)
• Anzeige: 3-stellige Anzeige;
Ziffernhöhe 12,5 mm
• Bedienung: über die Frontseite
• Ausgänge: 1 Relais-Ausgang
10(4)A 250V AC für Verdichter
(Umschalt-Kontakt)
• Eingang: 1 PTC-Fühler zur
Temperaturregelung der Kühlstelle
• Auflösung: 1°C
• Genauigkeit: besser als 0,5% vom
Endwert
• Steuerspannung: 12 V AC/DC
±15% oder 24, 110, 220 V AC
±10%, 50/60 Hz
EWDR 961
Kühlstellen-Regler
ALLGEMEINE BESCHREIBUNG
EWDR 961 ist ein mikroprozessorgestütz-
tes digitales Instrument zur Kühlstellen-
regelung; es eignet sich besonders für
Applikationen auf "statischen" Kühlstellen
mit niedrigen oder normalen Tempe-
raturen. Es verfügt über einen Relais-
Ausgang zur Steuerung des Verdichters
sowie über einen Eingang für den PTC-
Fühler zur Temperatur-Regelung der
Kühlstelle. Die Abtauung erfolgt einfach
durch das Anhalten des Verdichters. Eine
Reihe von alphanumerischen Parametern
ermöglicht, das Instrument je nach
Applikation zu konfigurieren. Das Gerät ist
im Format 70x85 mm (4 Module) für die
Din-Schienenmontage (Omega 3) oder für
den Wandaufbau erhältlich.
FUNKTION
Das Gerät EWDR 961 ist ein typischer
2
(1 Draht Regler für Kälteapplikationen.
Die Schalthysterese ist stets auf positive
Werte einzustellen; der Verdichter bleibt
beim Erreichen des Sollwerts stehen, um
beim Sollwert plus Schalthysterese wieder
seinen Betrieb aufzunehmen.
Der interne Taktgeber ermöglicht die
Steuerung des Abtauzyklus. Dieser erfolgt
durch einfaches Stoppen des Verdichters
und kann vom Benutzer bezüglich
Intervallzeit und Dauer eingestellt werden.
Eine Reihe von Sicherheitseinrichtungen
(Verzögerung beim Start, Mindeststopzeit,
Mindestzeit
vorgängen) schützen den Verdichter vor zu
häufigen Startvorgängen.
Durch die verschiedenen Betriebsarten,
zwischen zwei Start-
die durch die Analyse der programmierba-
ren Parameter leicht verständlich sind, ist
das Instrument für verschiedene Appli-
kationen verwendbar.
FRONTSEITIGE BEDIENUNG
SET: durch Drücken und Loslassen erzielt
man die Anzeige des Sollwertes, die durch
das Einschalten des Led "SET" gekenn-
zeichnet wird. Um diesen Wert zu vari-
ieren, sind, innerhalb von 5 Sekunden, die
Tasten "UP" oder "DOWN" zu betätigen;
wenn sie mehr als 5 Sekunden nicht
betätigt werden, wird der neue Wert ge-
speichert.
UP: Taste für die Wertzunahme. Wird so-
wohl für die Änderung des Sollwerts als
auch für die Parameter verwendet. Mit
ständig gedrückter Taste erzielt man eine
rasche Zunahme.
DOWN: Taste für die Wertabnahme. Wird
sowohl für die Änderung des Sollwerts
als auch für die Parameter verwendet. Mit
ständig gedrückter Taste erzielt man eine
rasche Abnahme.
DEFROST: Schalter für die manuelle
Aktivierung des Abtauzyklus. Ist aktiv,
wenn man sich nicht in der Pro-
grammierphase des Sollwerts oder der
Parameter befindet. Wirkt durch Drücken
für mehr als 5 Sekunden. Während des
Abtauzyklus ist die Led "DEF" eingeschal-
tet und der Verdichter ist in jedem Fall ab-
geschaltet.
Led "COMP": dem Verdichterrelais zuge-
ordnete Led. Eingeschaltet, wenn der
Verdichter in Betrieb ist.
Led "SET": blinkt während der Anzeige
