TEIL B – A
F
UFBAU UND
UNKTION
Schalterblöcke

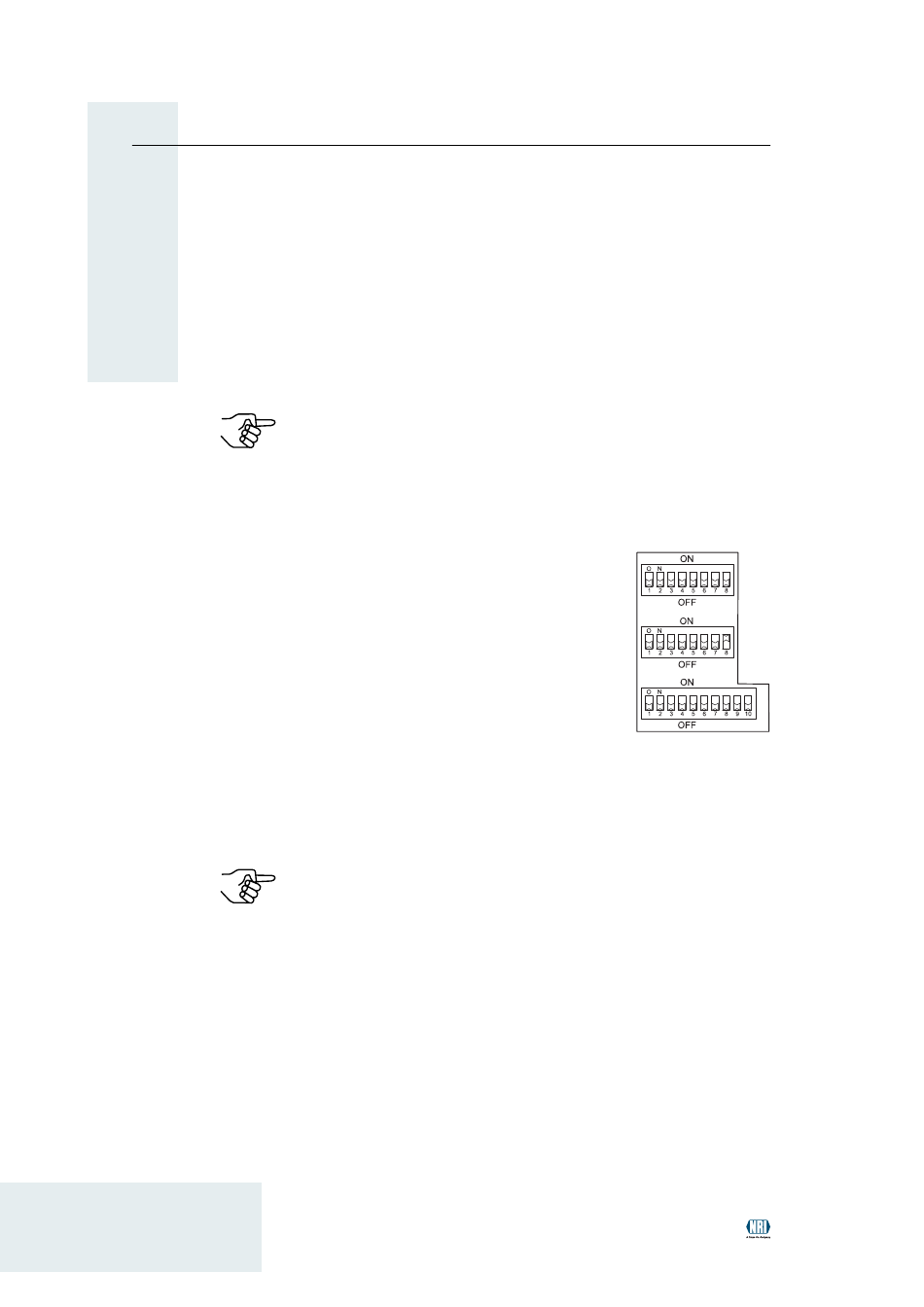

Der Münzprüfer verfügt über drei untereinander angeordnete Schalter-
blöcke S1–S3. Die beiden oberen Schalterblöcke S1 und S2 haben jeweils
acht DIL-Schalter, der untere Block S3 hat zehn.
Die Schalterblöcke sind im Slave- und Master-Betrieb mit unterschiedlichen
Funktionen belegt und aus diesem Grund in zwei einzelnen Abschnitten
behandelt.
Slave-Betrieb (S1-, BDTA-MDB-Protokoll)
Der erste Schalterblock S1 ist für den Master-
Betrieb reserviert. Die Stellung von DIL-Schalter
1-7 hat keine Auswirkung auf den Slave-Betrieb,
DIL-Schalter 8 hingegen muss auf OFF stehen.
An Schalterblock S2 wird der Münzprüfer mit Hilfe
von DIL-Schalter 7 in den Teach-Mode gesetzt, um
Münzkanäle mit DIL-Schalter 1 bis 6 anzulernen
(s. Abschnitt „Münzkanäle im Teach-Mode anler-
nen" in Kap. 5 „Bedienung"). Mit dem achten DIL-
Schalter des mittleren Schalterblocks S2 wird zwischen MDB-Master- und
-Slave-Betrieb ausgewählt, wenn über den unteren Schalterblock S3 das
MDB- und nicht das S1-Protokoll eingestellt wurde.
Über DIL-Schalter 9 des unteren Schalterblocks S3 wird das S1- oder das
MDB-Protokoll eingestellt.
Über DIL-Schalter 8 und 10 wird ausgewählt, auf welchen der beiden
Speicherblöcke der Münzprüfer zugreifen soll (s. Abschnitt „Speicherblock
auswählen" in Kap. 5 „Bedienung"). Die ersten sieben DIL-Schalter des
unteren Schalterblocks S3 sind für den Slave-Betrieb ohne Bedeutung und
für die Preiseinstellung im Master-Betrieb vorgesehen.
70
Welche zusätzlichen Schalterfunktionen Sie bei der Inbetriebnahme
des Münzprüfers für den Jugendschutz an Zigarettenautomaten be-
nötigen, erfahren Sie im Anhang dieser Anleitung.
Wird der Münzprüfer zum Konfigurieren an die PC-Programmier-
station oder einen Palm-Handheld angeschlossen muss DIL-Schal-
ter 9 nach oben auf ON gesetzt werden (S1-Protokoll).
S1
S2
S3
