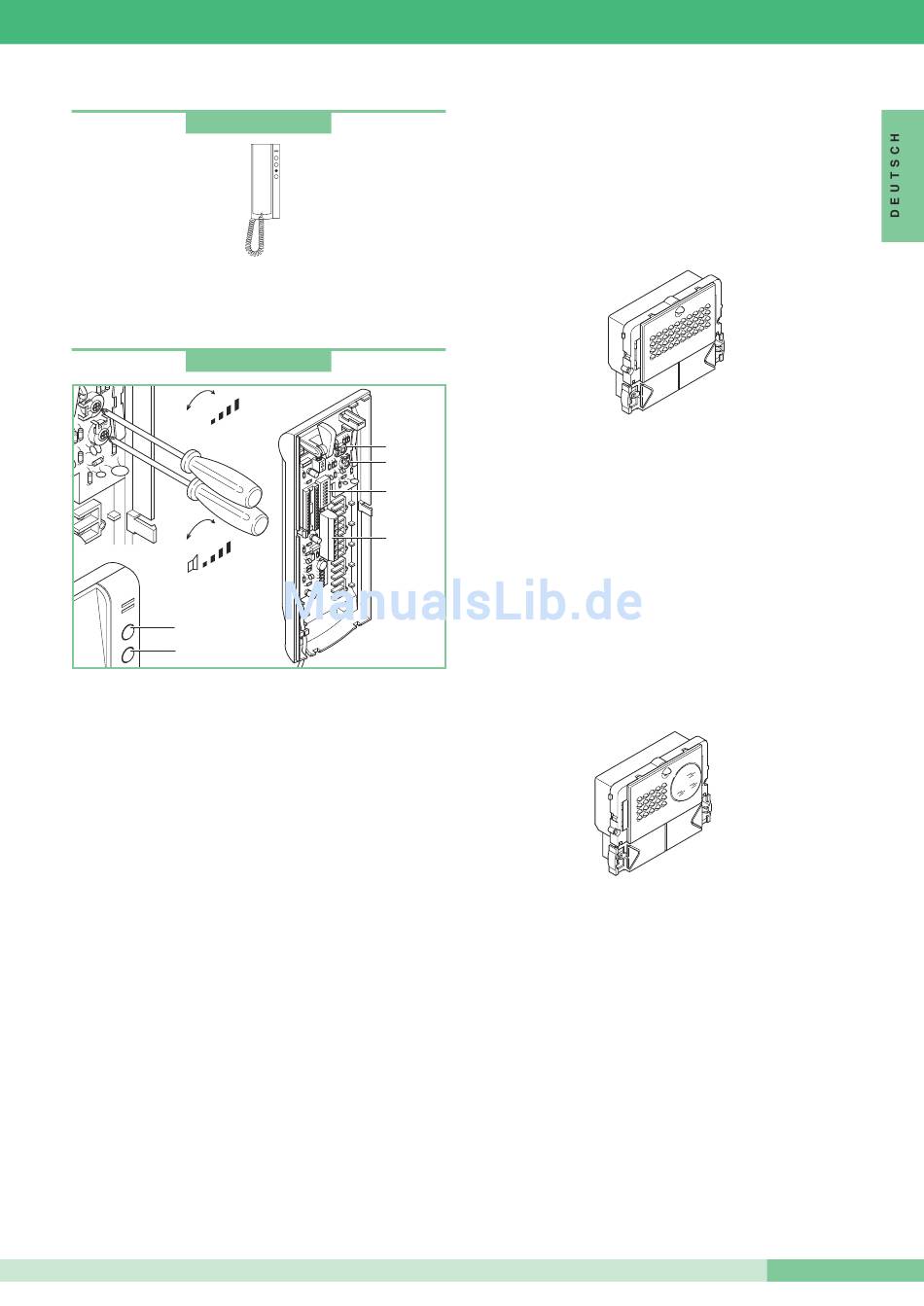

Art. 2410W
Innenstelle
Innenstelle wie Art. 2408W/A, aber mit Schalter und zusätzlichem LED für
den Privacy- oder Doktor-Service (automatisches Öffnen des Schlosses
nach dem Ruf) ausgestattet. Man siehe technisches Datenblatt im Inneren
des Artikels zum Anschluss an die Anlage.
Art. 2428W
-
+
C
M I
-
+
1
2
Innenstelle
Innenstelle der Linie OKAY mit den Abmessungen 85x223x65 mm. Mit
Türöffner- und mit Zentralenruftaste ausgestattet, der als Taste für
verschiedene Anwendungen in Anlagen zu gebrauchen ist, die nicht
mit einer Zentrale ausgestattet sind (siehe Variante C Seite 87).
Serienmäßig mit der Ruffunktion von der Etage (siehe Variante D Seite
87) und mit der Rufwiederholung (siehe SB2/D Seite 83) ausgestattet.
Innenstelle die in gemischten Audio/Video Anlagen aufwärts des Art.
4896 oder in Audioanlagen anzuwenden ist, wenn man die Funktion
zur Rufwiederholung benötigt.
Es ist möglich bis zu 3 Innenstellen mit dem selben Anwendercode in
der selben Anlage einzufügen. Zur Modalität zum Einsetzen
zusätzlicher Gegensprechanlagen mit dem selben Anwendercode
siehe man Varianten SB2/A4 und SB2/A5 auf Seite 80. Zur Einstellung
des Anwendercodes siehe "Programmierung der Innenstelle Art.
2408W/A, 2428W und Bügel Art. 4714W/2" auf Seite 18.
Technische Merkmale:
1. Türöffnertaste.
2. Zentralenruftaste/Taste für verschiedene Anwendungen auf
der Klemmleiste (P1 C1) befindlich.
3. Klemmen zum Anschluss an die Anlage:
L L Anschluss an die Busleitung.
CFP CFP Eingang des Ruftons von der Etage.
P1 C1 Taste normalerweise für verschiedene Funktionen
vorgesehen. Um einen sauberen Kontakt NO zu erhalten,
die Überbrückungen CV1 und CV2 durchschneiden.
S+ S- Klemmen an die eine Vorrichtung zur Klingeltonwiederholung
angebracht wird.
4. Dip Schalter zur Einstellung des Anwendercodes (siehe Seite 19).
5. Einstelltrimmer für die Lautstärke des Mikrofons.
6. Einstelltrimmer für die Lautstärke des Klingeltons.
AUßENSTATIONEN
In Simplebus2 Anlagen können Außenstationen der Serie Powercom,
Vandalcom und Logicom angewendet werden.
In Bezug auf Vandalcom und Logicom wende man sich an das
technische Datenblatt FT/SB/01 und an den Katalog 50.
Audio Zugangssystem der Serie Powercom
Bestehend aus den Art. 3320 + Art. 1602.
5
Zugangssystem mit Klemmleiste und doppeltem Verstärker,
6
wasserdichtem Lautsprecher und Kondensator Mikrofon.
4
Lautstärke des Mikrofons und des Lautsprechers von vorne einstellbar
auf dem Art. 1602 (siehe Seite 10); Möglichkeit zum Einstellen hinten,
sollte dieses auf den Art. 3320 montiert worden sein.
3
Das Mikrofon kann entnommen werden, um die Leistung der Akustik
zu steigern (siehe Seite 10). Ruftaste aus Aluminiumlegierung mit von
vorne herausziehbarem Namensschild. Mit Mikroprozessor und
Dip-Schaltern mit 8 Positionen für die Programmierung der Rufe mit
den Anwendern. Zur Programmierung der Drucktasten siehe Seite 20.
Stromversorgung 12V AC (Verwendung Art. 1195).
Türöffnerfunktion durch elektronischen Switch am Board
(3A nur abwechselnd). Abmessungen 112x89.5x40 mm.
Video Zugangssystem der Serie Powercom
Bestehend aus den Art. 3321 + Art. 4660.
Schwenkbare hochempfindliche Videokamera 14" S/W mit CCD-
Pinhole. Infrarot-Beleuchtung (6 LEDs). Einschließlich Klemmleiste
und Zugangssystem mit doppeltem Verstärker, wasserdichtem
Lautsprecher und Kondensator-Mikrofon.
Lautstärke des Mikrofons und des Lautsprechers von vorne einstellbar
auf dem Art. 4660 (siehe Seite 10); Möglichkeit zum Einstellen hinten,
sollte dieses auf den Art. 3321 montiert worden sein.
Das Mikrofon kann entnommen werden, um die Leistung
der Akustik zu steigern (siehe Seite 10). Ruftaste aus Aluminiumlegierung
mit von vorne herausziehbarem Namensschild. Mit Mikroprozessor
und Dip-Schaltern mit 8 Positionen für
die Programmierung der Anrufe mit den Anwendern.
Zur Programmierung der Drucktasten siehe Seite 20.
Stromversorgung 12V AC (Verwendung Art. 1195).
Türöffnerfunktion durch elektronischen Switch am Board
(3A nur abwechselnd). Abmessungen 112x89.5x40 mm.
MT SB2 01
7
MT SB2 01
