GROUP S.P.A.

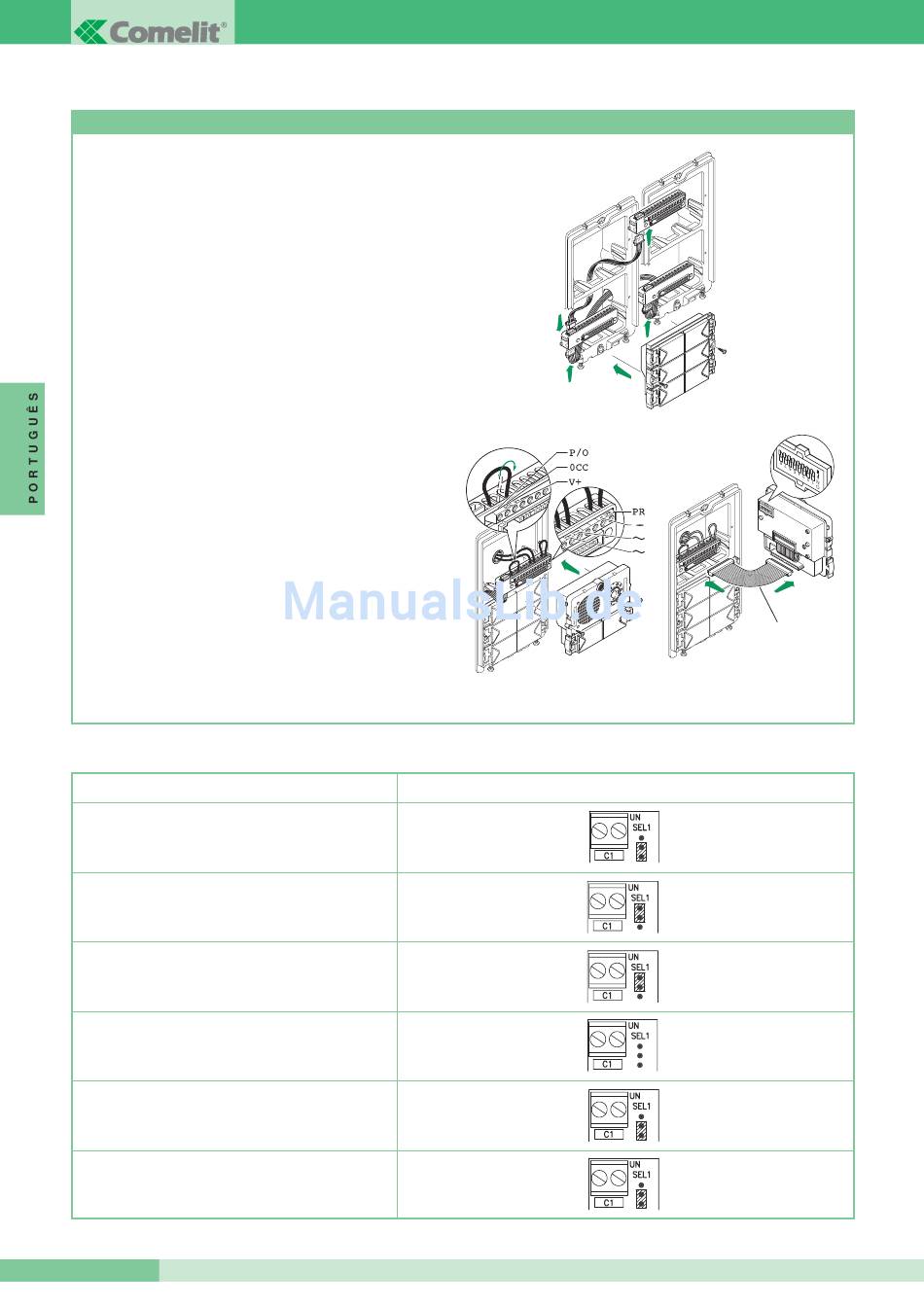

Programação dos botões com grupo áudio Art. 1602 e vídeo Art. 4660 e módulos Art. 3323/4 e 3323/6
1. Ligar os quadros de bornes dos módulos Art. 3323/4 e
Art. 3323/6 entre si e com o quadro de bornes do grupo
Art. 4660 ou Art. 1602 utilizando os cabos apropriados. Inserir
os módulos Art. 3323/4 e Art. 3323/6 nos relativos quadros de
bornes (figura 1).
2. No quadro de bornes do módulo Art. 4660 ou Art. 1602 ligar a
alimentação em ~~ , ligar PR a -- e deslocar P/O de OCC a V+
(figura 2) usando os jumper presentes no próprio quadro de
bornes. Ligar o quadro de bornes ao módulo Art. 4660 ou
Art. 1602 montado conforme indicado anteriormente.
(atenção: os módulos Art. 3323/4 e Art. 3323/6 a programar
devem já estar posicionados) (figura 2).
NOTA: para a ligação entre o quadro de bornes e o módulo
Art. 4660 ou Art. 1602 na fase de programação é possível usar
o cabo Art. 3309 disponível como acessório opcional (figura 3).
3. Configurar o Dip switch colocado na parte traseira do módulo
áudio com o mesmo código atribuído ao telefone ou monitor de
acordo com a correspondência descrita na tabela de
programação na pág. 41.
4. Apertar o botão que se quer associar à chamada do interfone.
A programação efectuada é sinalizada com um tom de
confirmação.
5. No final da programação recolocar os jumpers nas posições
iniciais, PR em PR e P/O em OCC.
Configuração posto externo principal ou secundário.
Os módulos Art. 4660 e Art. 1602 funcionam normalmente
como posto externo principal (sinalização de ocupado por
tempo). Para configurá-los como posto externo secundário
(sinalização de ocupado activa durante toda a duração de
acção da coluna) é necessário colocar todos os Dip switches
do selector em ON.
Tabela de Configurações do Art. 1216 em função do tipo de cabo de ligação usado
Tipo de cabo
Cabo Comelit Art. 4577 secção 1 mm
Cabo bifilar secção 1,5 mm
2
(Ø 1,4 mm)
Cabo trançado e blindado secção 1 mm
Par telefónico trançado secção 0,28 mm
Cabo UTP5 cat 5 AWG 24 secção 0,2 mm
Cabo bifilar secção 0,5 mm
2
(Ø 0,8 mm)
MT SB2 01
42
2
(Ø 1,2 mm)
2
(Ø 1,2 mm)
2
(Ø 0,6 mm)
2
(Ø 0,5 mm)
Figura 1
Figura 2
Configuração Art. 1216
2
1
1
2
2
Art. 3309
Figura 3
