Art. 4700W/I
4
5
6
1
2

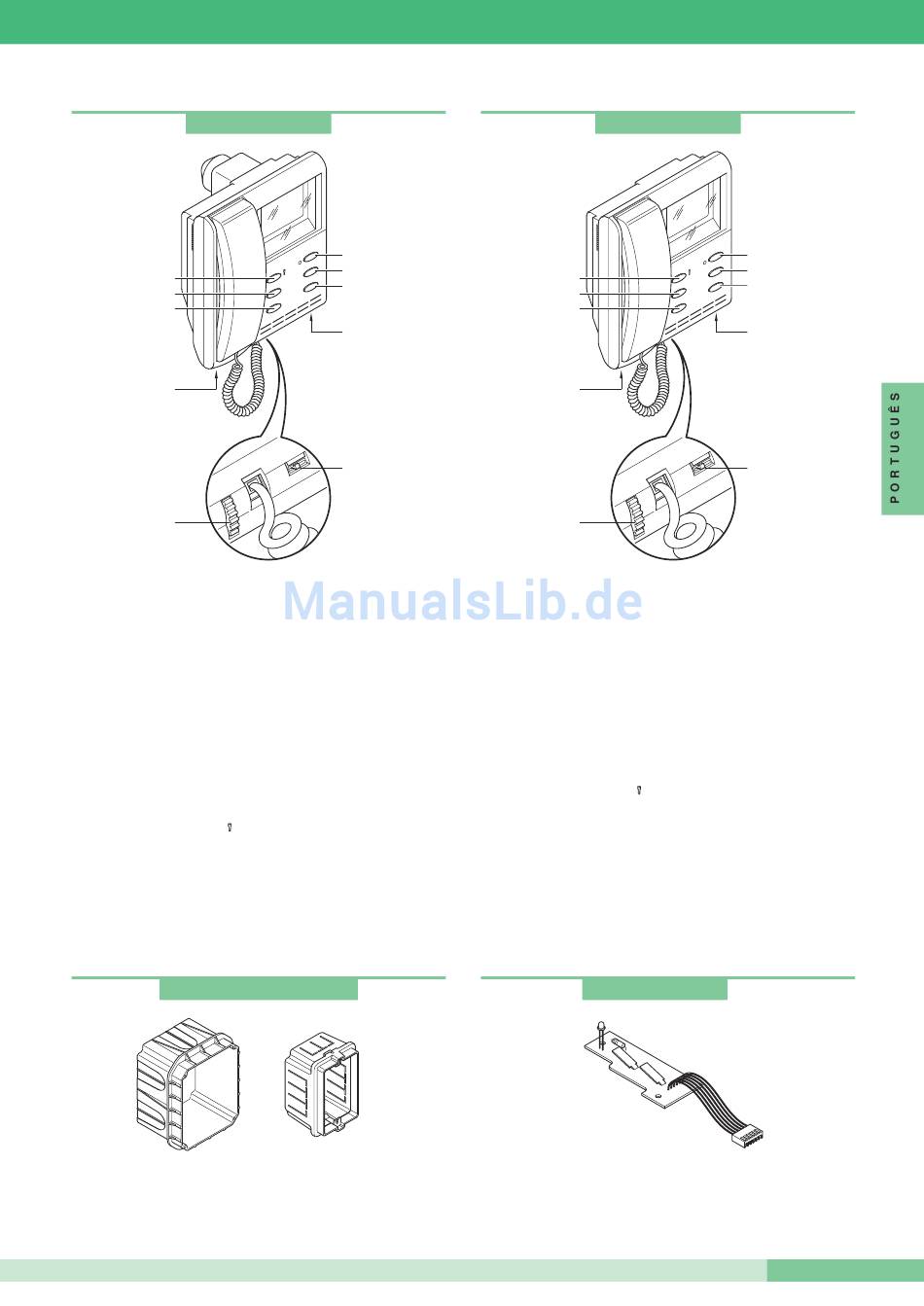

Monitor série Videocom de semi- embutir (tubo longo)
Características técnicas:
Monitor da série Videocom com dimensões 193x223x65, de
embutir (68mm de profundidade na parede), cor branco RAL9010
com tela B/W de 4,5" visão directa. Pode ser instalado somente na
caixa de embutir Art. 4514 ver pág. 27.
Para completar com suporte Art. 4714W/2.
O monitor é completo de:
1. Ganchos de fixação à placa de fixação.
2. Regulação de luminosidade (rodar para variar a intensidade).
3. Regulação do volume de chamada. (deslocar para a esquerda
para aumentar o volume).
4. Botão de abertura porta ( ).
5. Botão de chamada na central / livre (1).
6. Botão de auto-chamada / pedido vídeo (2).
7. Botão actuador * (3).
8. Botão Privacidade * (4).
9. LED * (0).
* disponíveis somente com placa opcional Art. 4703W.
Art. 4514W e Art. 4517
Art. 4514 caixa de embutir monitor Art. 4700W e Art. 4700W/I.
Art. 4517 caixa série civil 3 módulos DIN utilizável para embutir
monitor Art. 4700W.
9
8
4
7
1
3
2
1
3
Art. 4701W/A
4
5
6
1
2
Monitor série Videocom de parede
Características técnicas:
Monitor da série Videocom com dimensões 193x223x65, de
parede, cor branco RAL9010 com tela B/W de 4,5" visão directa.
Para completar com placa de fixação Art. 4714W/2.
O monitor é completo de:
1. Ganchos de fixação à placa de fixação.
2. Regulação da luminosidade (rodar para variar a intensidade).
3. Regulação do volume de chamada. (deslocar para a esquerda
para aumentar o volume).
4. Botão de abertura porta ( ).
5. Botão de chamada na central / livre (1).
6. Botão de auto-chamada / pedido vídeo (2).
7. Botão actuador * (3).
8. Botão Privacidade * (4).
9. LED * (0).
* disponíveis somente com placa opcional Art. 4703W
O uso do monitor Videocom da série velha 4701 W pode causar
problemas de funcionamento.
Art. 4703
Placa de botões suplementares e LED
Placa opcional com 2 botões suplementares e LED de sinalização.
Pode ser inserida dentro de todos os monitores da série Videocom.
MT SB2 01
9
8
4
7
1
3
2
1
3
25
MT SB2 01
