Art. 1195
Transformator
Transformator 60VA (Stossbetr.).
Primär: 230VAC
Sekundär:
OUT1: 0-12V
OUT2: 0-12V
Der Transformator ist mit einer internen Schutzsicherung ausgestattet.
Abmessungen: 87x105x65 (5 Module DIN).
Art. 4896
Verteiler-Netzgerät
Das Verteiler-Netzgerät Art. 4896 ist in einem 12 Module DIN Gehäuse
enthalten.
Abmessungen: 208x140x65 mm.

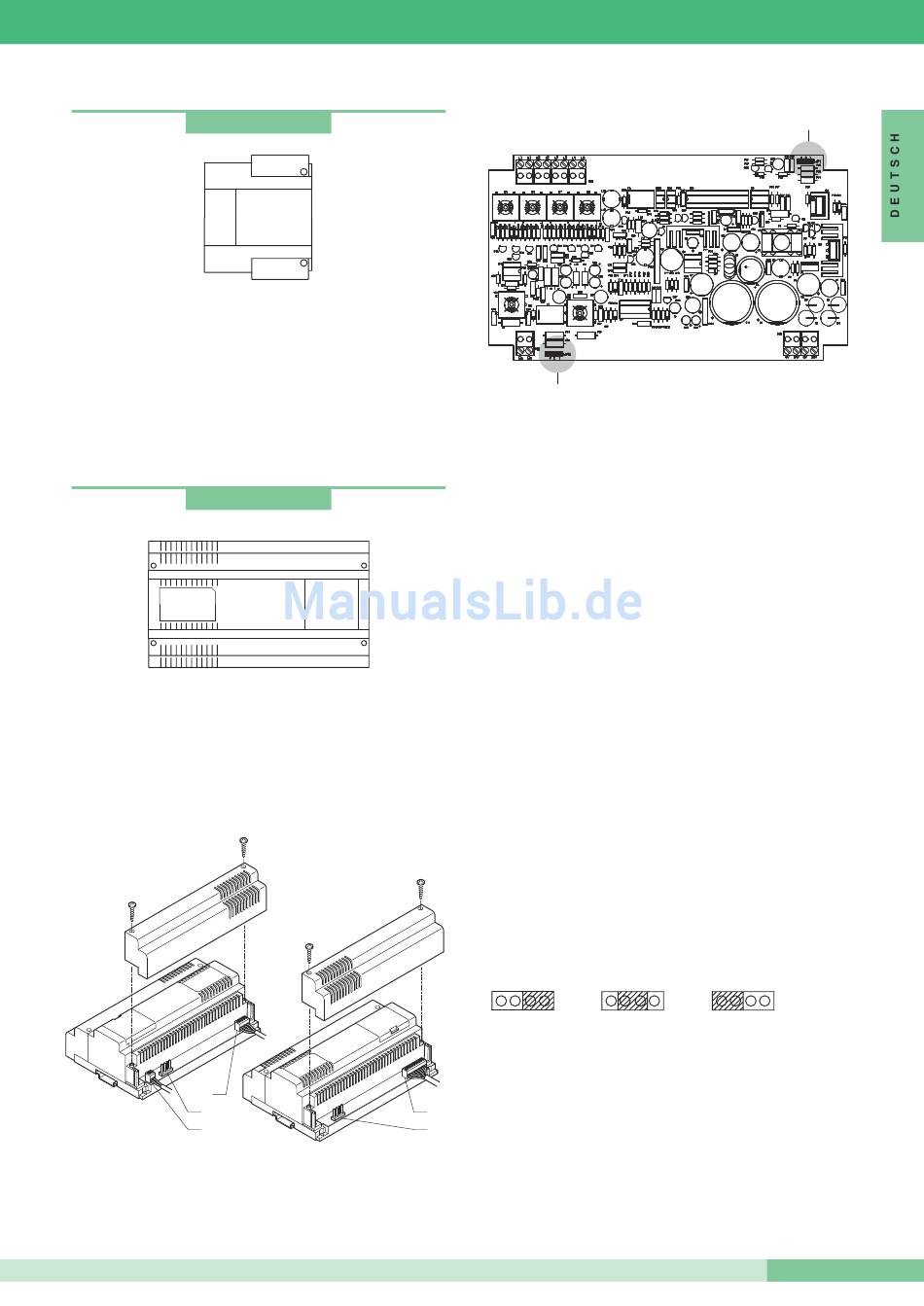

Um an die Verbindungsklemmen zu gelangen die seitlichen Deckel wie
in der Zeichnung abnehmen.
2
4
1
1.5A
1.5A
3
4
JP2
Der Art. 4896 muss durch den Trafo Art. 1246 versorgt werden.
Die Verdrahtung der Anlage durchführen, nachdem man die
Netzversorgung ausschaltet.
Da dieser mit Schutz-PTC nach einem Kurzschluss ausgestattet ist,
die Versorgung für ca. eine Minute ausschalten, um diesen wieder in
Betrieb zu setzen.
Die Eingangsleitung von außen einfügen, und daraufhin auch das
Verteiler-Netzgerät Modul Art. 4896 versorgen.
Die Vorrichtung ermöglicht es höchstens einen Monitor zu versorgen
und ist im Stande maximal 100 Anwender zu verwalten.
Klemmen zum Anschluss an die Anlage:
1. Lin Lin Verbindung zur Leitung die von Außenstellen kommt.
2. 0V 36V Verbindung mit den Klemmen OUT1 des Transformators
Art. 1246.
0V 14V Verbindung mit den Klemmen OUT2 des Transformators
Art. 1246.
3. L1 L1
Ausgang der Abzweigung 1 der Steigleitung.
L2 L2
Ausgang der Abzweigung 2 der Steigleitung.
L3 L3
Ausgang der Abzweigung 3 der Steigleitung.
L4 L4
Ausgang der Abzweigung 4 der Steigleitung.
4. Je nach Gesamtanzahl der Anwender, die mit dem Verteiler-
Netzgerät Art. 4896 verbunden sind, einzustellende Schaltbrücke.
JP1 und JP2 in Position 3 für Anlagen mit Anwender von 0 bis 15.
JP1 und JP2 in Position 2 für Anlagen mit Anwender von 16 bis 35.
JP1 und JP2 in Position 1 für Anlagen mit Anwender von 36 bis 100.
JP1 - JP2
1
MT SB2 01
JP1
2
3
13
MT SB2 01
