GROUP S.P.A.
ALIMENTADORES E ACESSÓRIOS

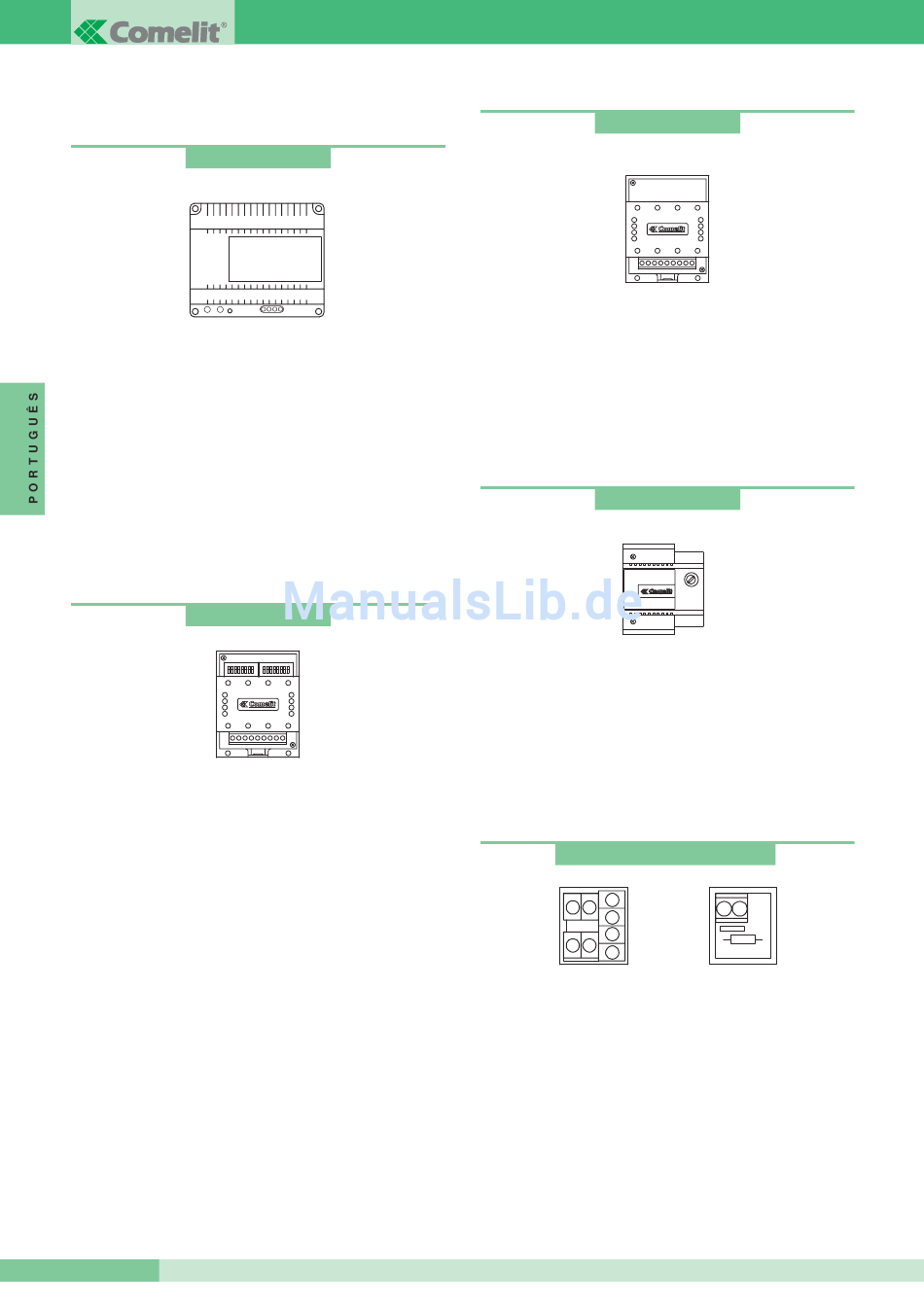

Art. 1246
Transformador para utilizar com o Misturador-alimentador 4896
Transformador 65VA. (T 1'on / 5'off).
Primário: 230VAC
Secundário:
OUT1:
36VAC
OUT2:
14VAC
O transformador é equipado com PTC interno de protecção.
Dimensões: 107x90x60 (8 módulos DIN).
Art. 1224
Comutador
Alimentação 12VAC-20VDC.
Dimensões:66x85x35mm (4 módulos DIN).
Bornes de enlace da instalação:
~ ~ *
alimentação 12VAC-20VDC.
LS LS
entrada da linha bus posto externo secundário.
LP LP
entrada da linha bus posto externo principal.
LM LM
saída linha bus de coluna.
Para a programação de troca ver pág. 40.
MT SB2 01
34
Relé
12-24V DC- AC 5A para usos gerais. Directamente comandável
pela saída de distribuição de chamada da placa de fixação
Art. 4714W/2 ou telefones Art. 2428W. Dimensões: 66x85x35 mm
(4 módulos DIN). Bornes de ligação da instalação:
1,5A
+ -
1A
C-NO-NC contactos relé.
Alimentador para monitor suplementar
Alimentador 15VA (interm.).
Entrada: 230VAC
Saída:
O transformador é equipado com PTC interno de protecção.
Dimensões: 87x105x65 (5 módulos DIN).
Art. 1214/2
Borne de derivação e terminação de linha
Ver pág. 42 para a configuração do Art. 1216 conforme o cabo
utilizado. Bornes de ligação da instalação:
Lin Lin:
Lout Lout: saída linha coluna.
LM LM:
+ +:
Art. 1122/A
alimentação relé.
Art. 1212/B
0- 20VDC
700mA
Art. 1214/2 e Art. 1216
entrada linha coluna.
linha coluna derivada para o monitor/telefone.
bornes de ligação alimentação para compatibilidade
instalações Simplebus1.
Art. 1216
