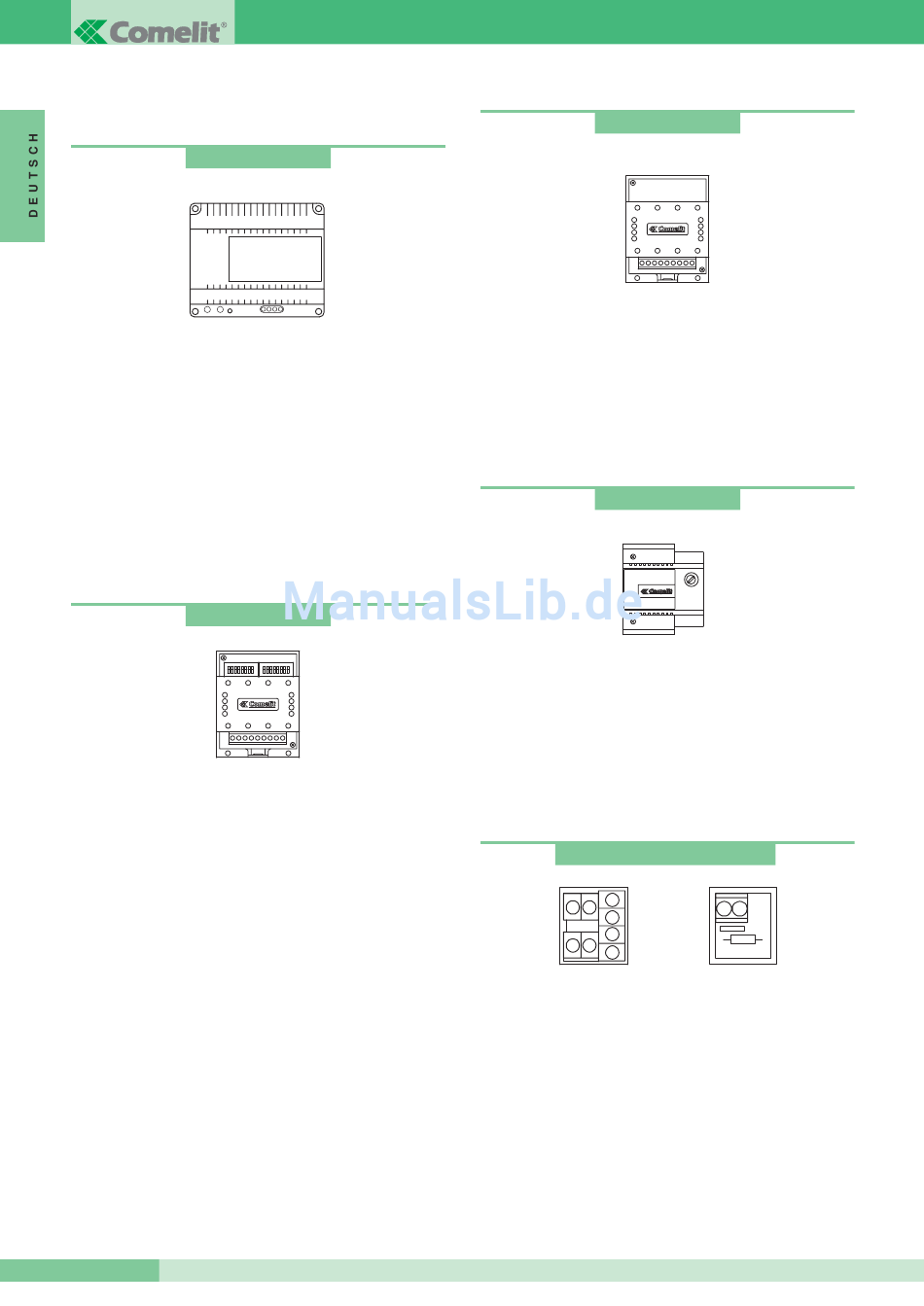

NETZGERÄTE UND ZUBEHÖR
Art. 1246
Transformator des Verteiler-Netzgeräts
Transformator 65VA. (T 1'on / 5'off).
Primär: 230VAC
Sekundär:
OUT1:
36VAC
OUT2:
14VAC
Der Transformator ist mit einem internen PTC-Schutz ausgestattet.
Abmessungen: 107x90x60 (8 Module DIN).
Art. 1224
Umschalter
Versorgung 12V AC, 20VDC.
Abmessungen: 66x85x35mm (4 Module DIN).
Klemmen zum Anschluss an die Anlage:
~ ~ *
Versorgung 12V WS, 20VGS.
LS LS
Eingang Busleitung sekundäre Außenstelle.
LP LP
Eingang Busleitung Hauptaußenstelle.
LM LM
Ausgang Bussteigleitung.
Zur Programmierung der Umschalter siehe Seite 18.
MT SB2 01
12
1.5A
1A
Art. 1122/A
Relais
Relais 12-24V DC-AC 5A für allgemeine Anwendungen.
Direkt vom Anrufverteilungsausgang des Bügels Art. 4714W/2
oder der Innenstelle Art. 2428W steuerbar.
Abmessungen: 66x85x35 mm (4 Module DIN).
Klemmen zum Anschluss an die Anlage:
+ -
Relaisversorgung.
C-NO-NC Relaiskontakte.
Art. 1212/B
Netzgerät für zusätzliche Monitore
Netzgerät 15VA (Stossbetr.).
Eingang: 230VAC
Ausgang: 0- 20VDC
700mA
Der Transformator ist mit einem intern PTC-Schutz ausgestattet.
Abmessungen: 87x105x65 (5 Module DIN).
Art. 1214/2 und Art. 1216
Art. 1214/2
Abzweig- und Endabschlussklemmen
Siehe Seite 20 zur Konfiguration Art. 1216 je nach angewendetem
Kabel. Klemmen zum Anschluss an die Anlage:
Lin Lin:
Eingang Steigleitung.
Lout Lout:
Ausgang Steigleitung.
LM LM:
Zum Monitor/zur Innenstelle abgezweigte Steigleitung.
+ +:
Klemmen
zum
zur Vereinbarkeit der Simplebus1 Anlagen.
