KONFIGURATIONEN DER KOMPONENTEN

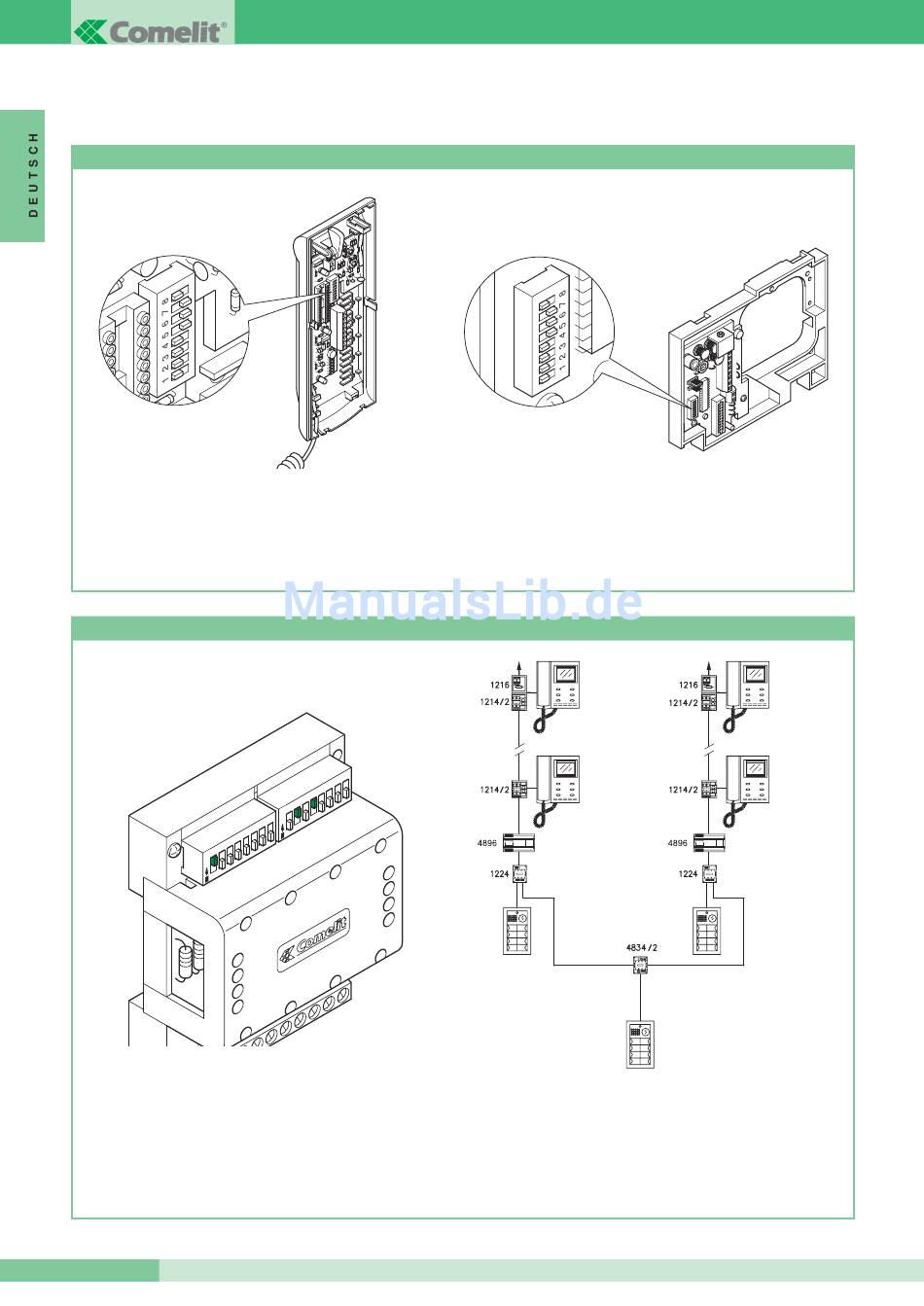

Programmierung Innenstelle Art. 2408W/A, 2410W, 2428W und Bügel Art. 4714W/2
• Jedes Haustelefon oder jeder Bügel des Systems wird durch einen
eigenen Code gekennzeichnet. Dieser Code muss über den Dip
Schalter auf der Karte des Haustelefons oder auf dem Bügel
(s. Abbildungen) eingegeben werden.
Programmierung Umschalter Art. 1224
• Codierungsbeispiel Umschalter Art. 1224 der Skala A
Mindestzahl 1, Höchstzahl 10.
N
M I
4
3
2
1
O
N
• Jedes Umschaltmodul ist mit einem doppelten Dip Schalter mit 8
Switches ausgestattet (siehe Abbildung). Die zwei Dip Schalter
bestimmen die Mindest- und Höchstreichweite der Codes, die vom
Umschalter erkannt werden können.
• Man erinnere sich daran, dass die Dip Schalter MIN und MAX
MT SB2 01
18
X
M A
8
7
6
5
4
3
2
1
O
8
N
7
6
5
• Der Anwendercode muss in Übereinstimmung mit der
Beschreibung in der beigelegten Tabelle der Programmierung auf
Seite 19 eingegeben werden.
• Die Codierung kann jederzeit erfolgen, auch ohne Stromversorgung.
4700 W
4700 W/I
4701 W/A
4700 W
4700 W/I
4701 W/A
SKALA A
SCALA A
N° 1÷10.
N° 1÷10
jeweils den niedrigsten und den höchsten Anwendercode festlegen
der mit der Steigleitung zu verbinden ist.
• Zur Einstellung der gewünschten Werte beziehe man sich auf die
Tabelle auf Seite 19.
• Verschiedene Umschalter dürfen nicht sich überlagernde
Code intervalle verwalten.
4700 W
4700 W/I
4701 W/A
4700 W
4700 W/I
4701 W/A
SKALA B
SCALA B
N° 11÷20.
N° 11÷20
PORTA PRINCIPALE DAL N° 1÷20.
HAUPTEINGANG N° 1÷20
