GROUP S.P.A.

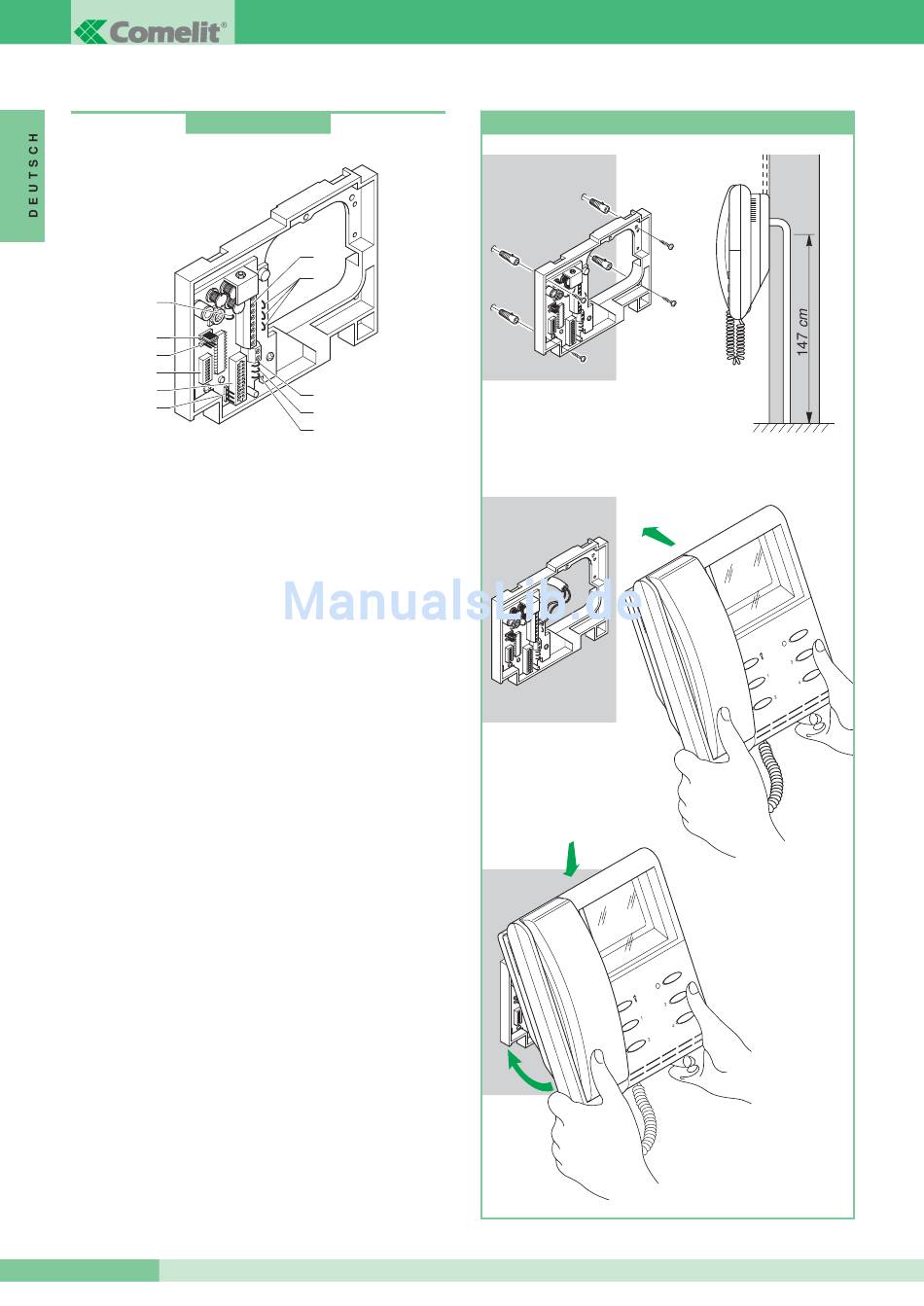

Art. 4714W/2
3
5
4
6
1
10
Bügel Simplebus2
Befestigungsbügel des Monitors ermöglicht die Wand- oder
Tischinstallation des Monitors Art. 4712W (siehe Seite 5) und
ermöglicht es die Anlagenkabel zu verbinden.
Mit Klemmen ausgestattet zur Verbindung des Ruftons von
der Etage aus (siehe Variante G Seite 89) zum Anschluss
einer Rufwiederholvorrichtung (siehe SB2/D Seite 83) und zur
Anwendung der Taste 1 des Monitors für verschiedene Anwendungen
(siehe Variante E Seite 88).
Es ist möglich bis zu 3 Bügel mit dem selben Anwendercode
in der selben Anlage einzufügen (siehe Seite 76).
Kompatibel mit Simplebus1 Anlagen.
Technische Merkmale
Abmessungen: 158x121x24.
1. Steckverbinder Bügel – Monitor.
2. Klemmen zum Anschluss an die Anlage:
0 +20V
Verbindungsklemmen Art. 1212/B.
L L
Busleitungsverbindung
CFP CFP Eingang des Ruftons von der Etage.
P1 C1
Taste für verschiedene Anwendungen. Um einen
sauberen Kontakt NO zu erhalten, die
Überbrückungen CV3 und CV4 durchschneiden.
S+ S-
Klemmen für die Rufwiederholungsvorrichtung.
3. CV5 Video Verschlussüberbrückung.
4. JP1 Ermächtigungsschaltbrücke Videoanfrage (siehe Variante F
Seite 88).
5. CN2 Verbinder zur Programmierung.
6. Dip Schalter zur Programmierung des Anwendercodes.
7. CV2, CV1, CV7 Versorgungsüberbrückungen für einen weiteren
Monitor über Art. 1212/B (siehe Variante SB2/A3 Seite 79).
8. CV3, CV4 Freigabeüberbrückungen der Taste 1.
9. CV6 Auswahlüberbrückung Funktionsart (Simplebus2 oder
Simplebus 1).
10. JP2 Auswahlschaltbrücke Funktionsart (Simplebus2 oder
Simplebus 1).
MT SB2 01
4
Wandmontage des Monitors Art. 4701W/A
2
7
8
9
8
1
2
