simplebus MT SB2 01 Betriebsanleitung Seite 4

Art. 4700W/I
4
5
6
1
2

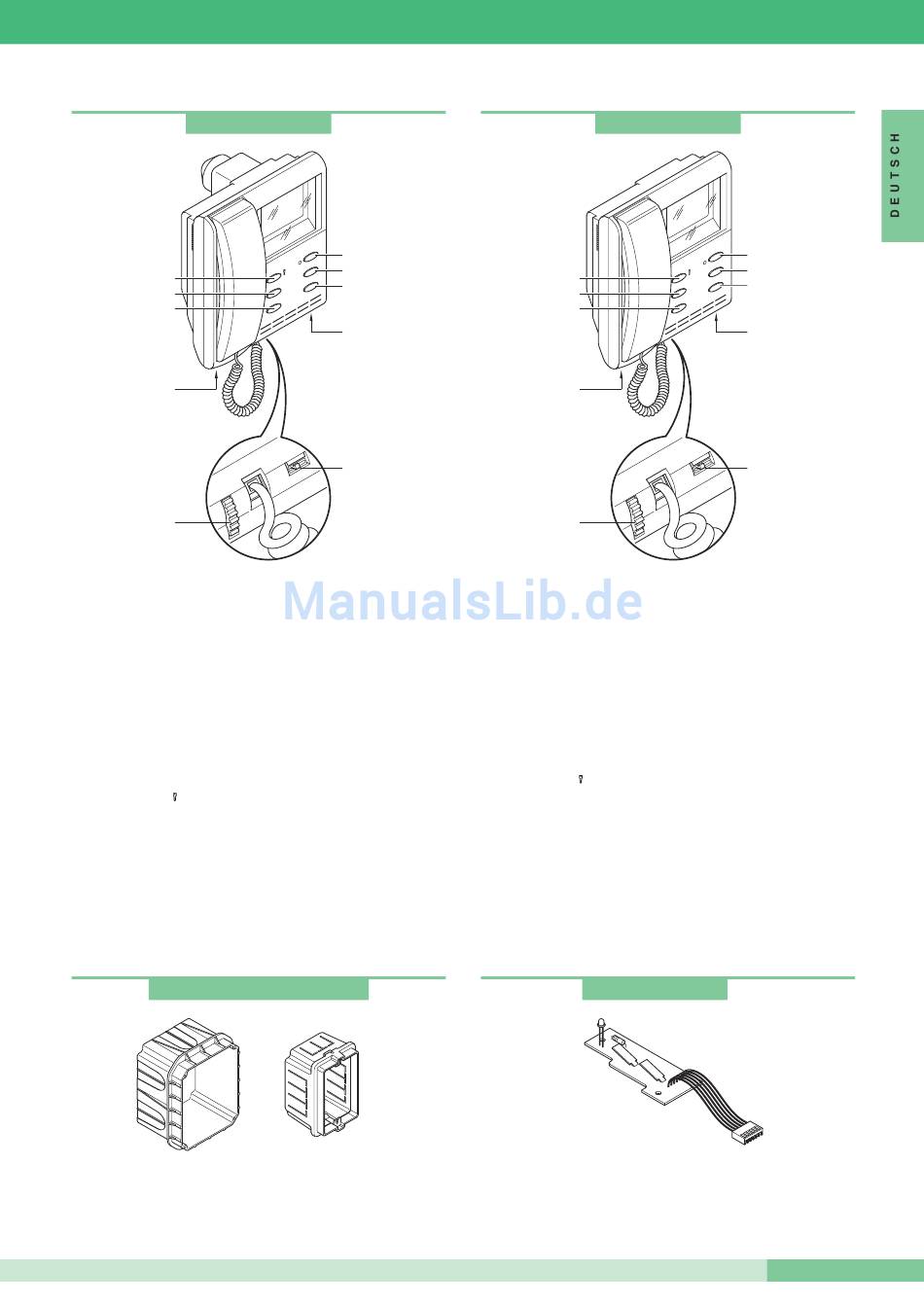

Videocom Halb-UP-Monitor (langes Rohr)
Technische Merkmale:
UP-Monitor der Serie Videocom mit den Abmessungen 193x223x65mm
(68mm Wandtiefe), weiß RAL 9010, mit S/W-Bildschirm 4.5" Direktsehen.
Kann nur in den Einbaukasten Art. 4514 installiert werden siehe Seite 5.
Zu ergänzen mit dem Sockel Art. 4714W/2.
Der Monitor ist mit den folgenden Elementen ausgestattet:
1. Haken zur Befestigung am Bügel.
2. Einstellung der Helligkeit (drehen um die Stärke einzustellen).
3. Einstellung der Ruflautstärke. (nach links schieben, um die Lautstärke
zu steigern).
4. Türöffnertaste ( ).
5. Zentralenruftaste/freie Taste (1).
6. Taste zum Selbsteinschalten / Videoanfrage (2).
7. Aktivierungstaste * (3).
8. Privacytaste * (4)
9. LED * (0).
* nur mit zusätzlicher Karte Art. 4703W erhältlich.
Art. 4514W und Art. 4517
Art. 4514 Einbaukasten Monitor Art. 4700W und Art. 4700W/I.
Art. 4517 Kasten Zivilserie 3 Module DIN anwendbar zum
Unterputzeinbau des Monitors Art. 4700W.
9
8
4
7
1
3
2
1
3
Art. 4701W/A
4
5
6
1
2
Wandmonitor der Serie Videocom
Technische Merkmale:
Videocom Wandmonitor mit den Abmessungen 193x223x65, weiß
RAL 9010, mit S/W-Bildschirm 4.5" Direktsicht.
Zu ergänzen mit dem Bügel Art. 4714W/2.
Der Monitor ist mit den folgenden Elementen ausgestattet:
1. Haken zur Befestigung am Bügel.
2. Einstellung der Helligkeit (drehen um die Stärke einzustellen).
3. Einstellung der Ruflautstärke. (nach links schieben, um die Lautstärke
zu steigern).
4. Türöffnertaste ( ).
5. Zentralenruftaste/freie Taste (1).
6. Taste zum Selbsteinschalten / Videoanfrage (2).
7. Aktivierungstaste * (3).
8. Privacytaste * (4)
9. LED * (0).
* nur mit zusätzlicher Karte Art. 4703W erhältlich.
Die Anwendung des Videocom Monitors der alten Serie 4701W kann
zu Betriebsstörungen führen.
Art. 4703
Karte für Zusatztasten und LED
Wahlfreie Karte mit 2 zusätzlichen Druckknöpfen und Signalisierungsled.
Ins Innere aller Monitore der Serie Videocom einzusetzen.
MT SB2 01
9
8
4
7
1
3
2
1
3
3 MT SB2 01
