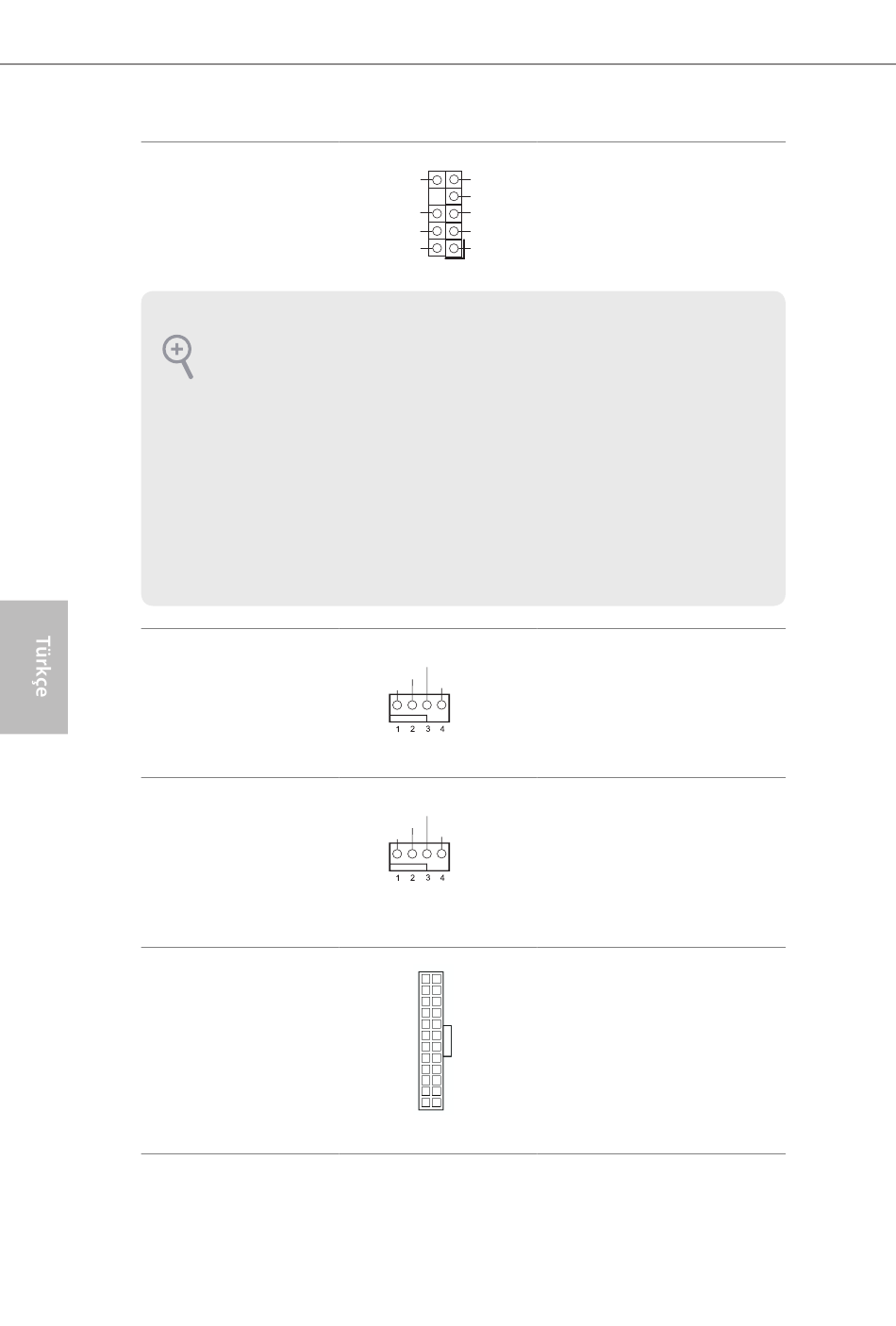

Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 17)
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için
bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine
gidin ve "Kayıt Ses Seviyesi"ni ayarlayın.
Kasa Fanı Konektörü
(4-pin CHA_FAN1)
(bkz sf.1, No. 3)
CPU Fan Bağlayıcısı
(4-pin CPU_FAN1)
(bkz sf.1, No. 2)
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5)
78
OUT_RET
OUT2_L
J_SENSE
MIC_RET
OUT2_R
PRESENCE#
MIC2_R
GN D
MIC2_L
1
FAN_SPEED
FAN_VOLTAGE_CONTROL
FAN_SPEED_CONTROL
GND
FAN_SPEED
FAN_VOLTAGE_CONTROL
FAN_SPEED_CONTROL
GND
12
24
1
13
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
Lütfen fan kablosunu fan
konektörüne takın ve siyah
teli topraklama pinine
bağlayın.
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
Bu anakart, 24-pin
ATX güç bağlayıcısı
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin
13' e bağlayın.
