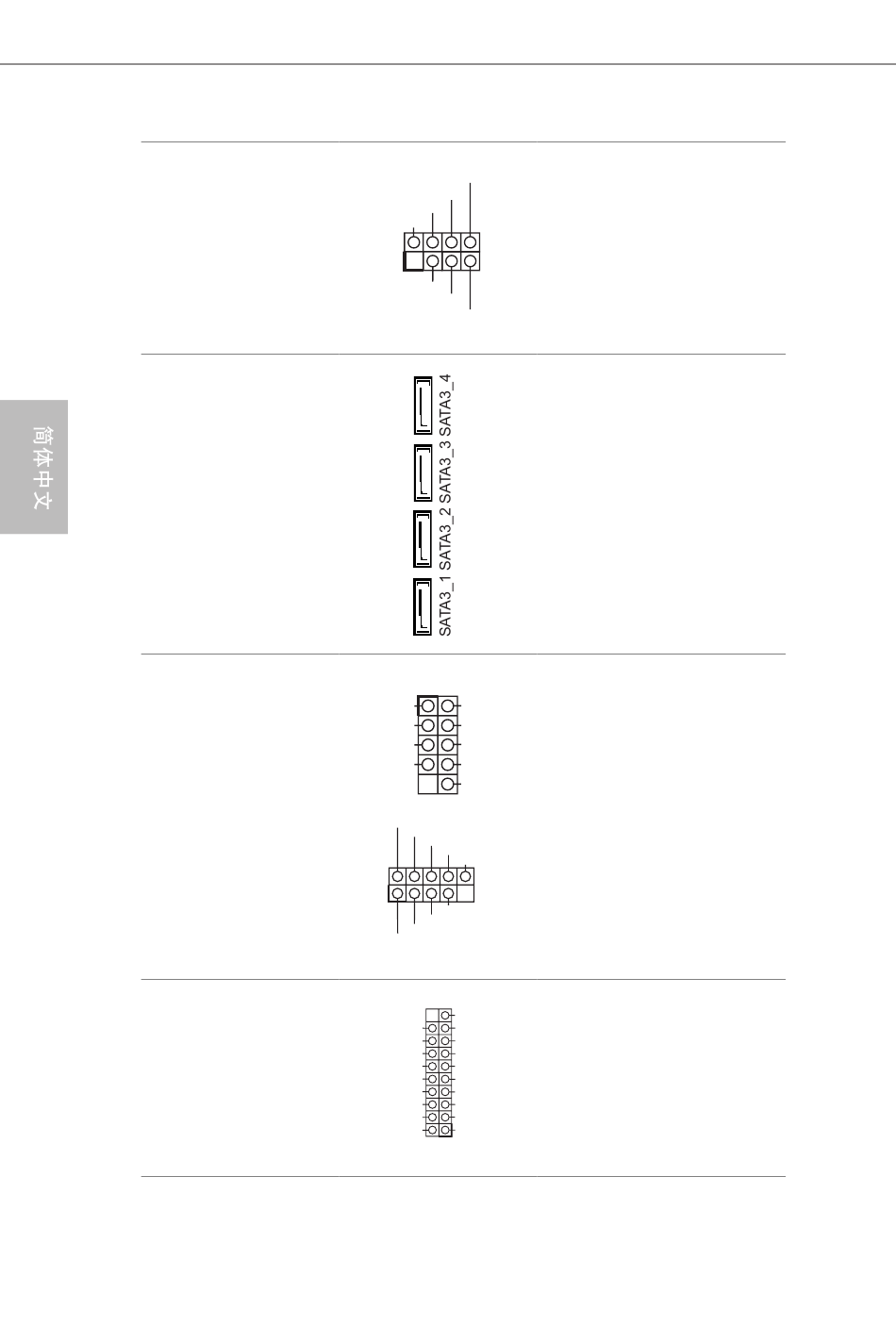

机箱侵入和扬声器接脚
(7 针 SPK_CI1)
（见第 1 页，第 11 个）
串行 ATA3 接口
(SATA3_1:
见第 1 页， 第 9 个）
(SATA3_2:
见第 1 页， 第 8 个）
(SATA3_3:
见第 1 页， 第 7 个）
(SATA3_4:
见第 1 页， 第 6 个）
USB 2.0 接脚
(9 针 USB_2_3)
（见第 1 页，第 16 个）
(9 针 USB_4_5)
（见第 1 页，第 12 个）
USB 3.0 接脚
(19 针 USB3_3_4)
（见第 1 页，第 14 个）
104
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
1
USB_PWR USB_PWR
P- P-
P+ P+
GND GND
DUMMY
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
请将机箱侵入和机箱扬
声器连接到到此接脚。
这 4 个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
此主板上有两个接脚。
每个 USB 2.0 接脚可以支
持两个端口。
除 I/O 面板上的两个 USB
3.0 端口外，此主板上还
有一个接脚。每个 USB
3.0 接脚可以支持两个端
口。
