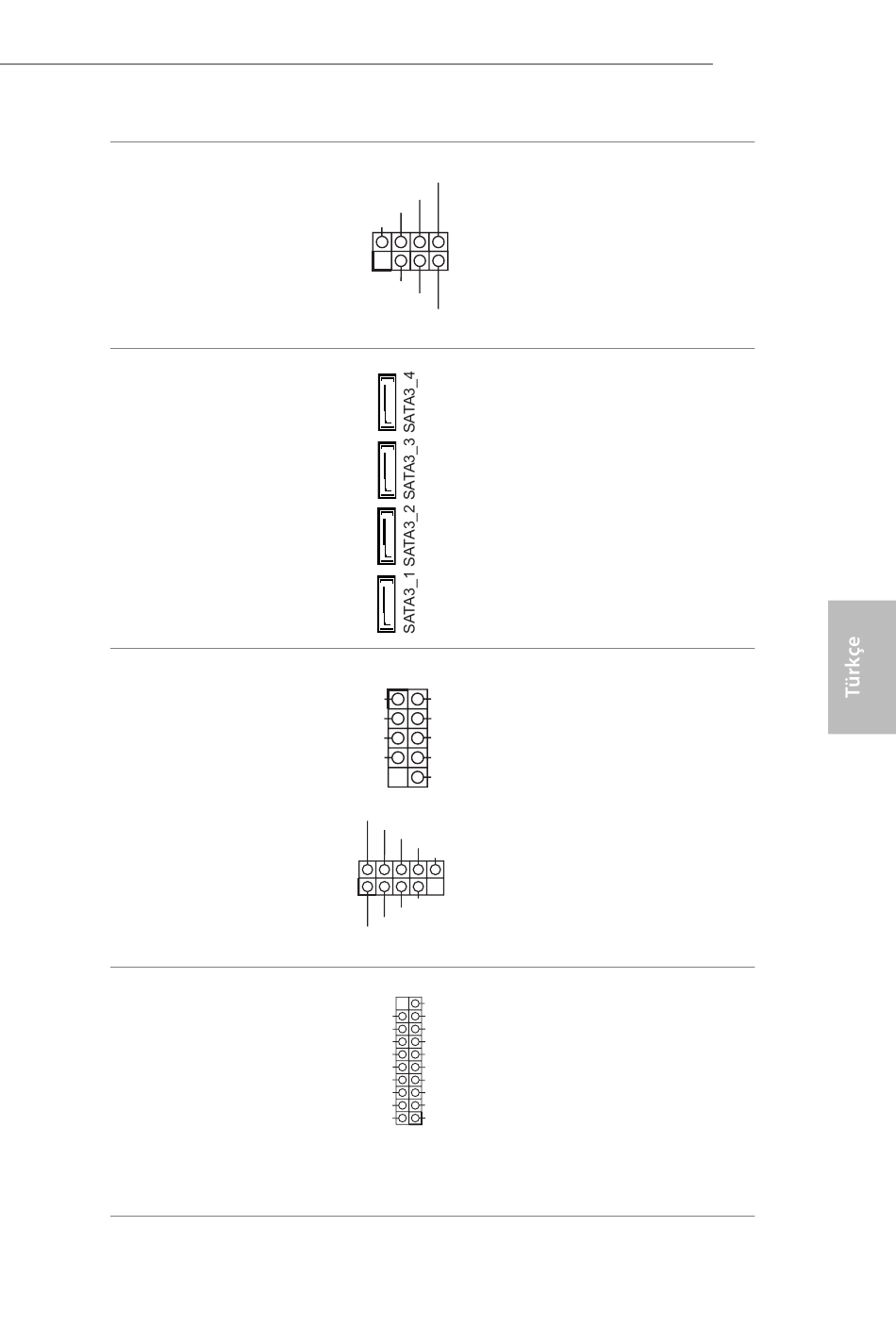

Kasa Yetkisiz Erişim ve
Hoparlör Bağlantısı
(7 pimli SPK_CI1)
(bkz. sf.1, No. 11)
Seri ATA3 Bağlayıcıları
(SATA3_1: bkz. sf.1, No. 9)
(SATA3_2: bkz. sf.1, No. 8)
(SATA3_3: bkz. sf.1, No. 7)
(SATA3_4: bkz. sf.1, No. 6)
USB 2.0 Bağlantıları
(9-pin USB_2_3)
(bkz. sf.1, No. 16)
(9-pin USB_4_5)
(bkz. sf.1, No. 12)
USB 3.0 Bağlantı
(19-pin USB3_3_4)
(bkz. sf.1, No. 14)
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
1
USB_PWR
USB_PWR
P-
P-
P+
P+
GND
GND
DUMMY
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Lütfen kasa yetkisiz erişim
ve kasa hoparlörünü bu
bağlantıya takın.
Bu dört SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Bu ana kartta iki ana
bağlantı. Her USB 2.0
bağlantısı, iki adet bağlantı
noktasını destekleyebilir.
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Z170M-PIO2
77
