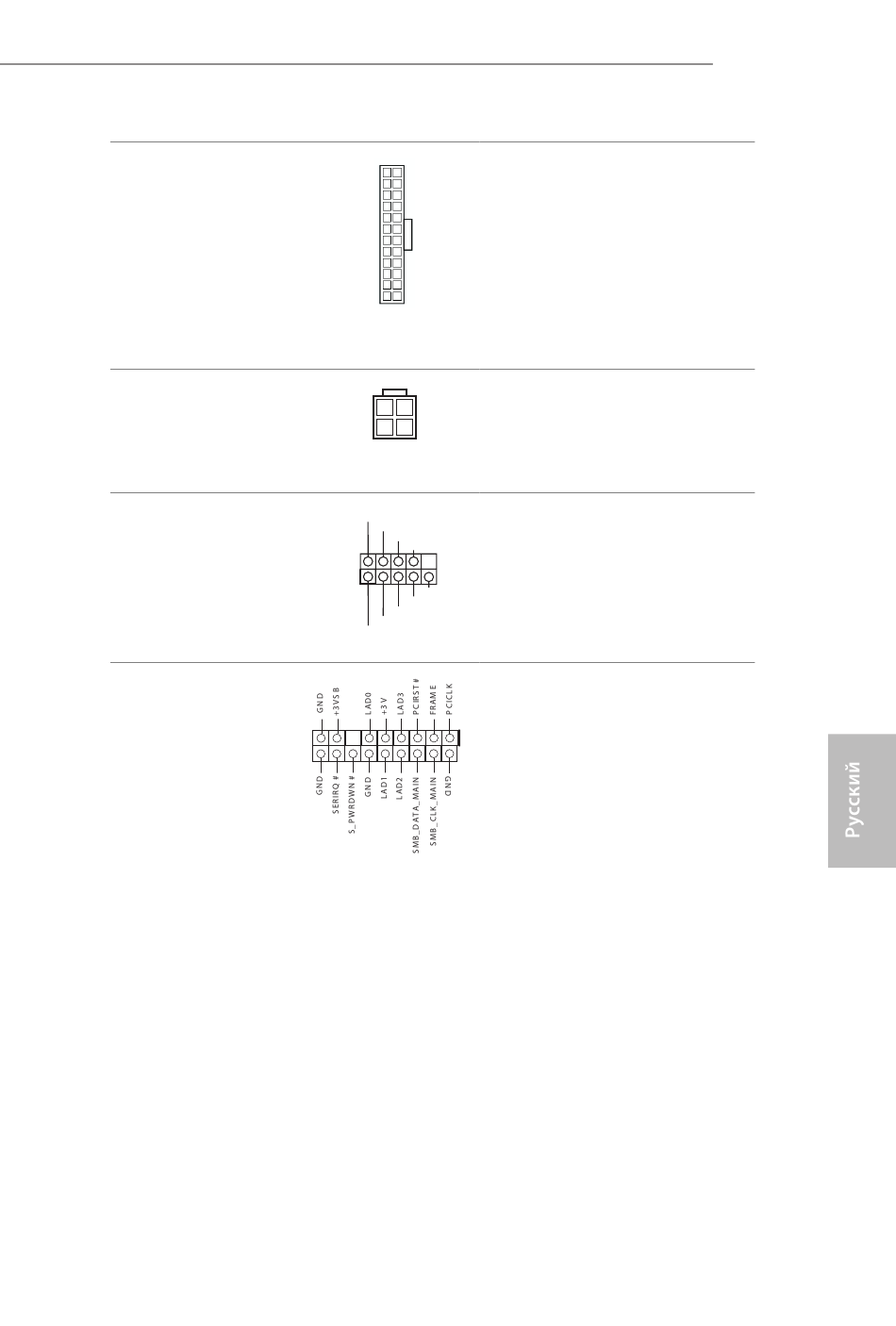

Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 5)
Разъем питания АТХ 12 В
(4-контактный, ATX12V1)
(См. стр. 1, № 1)
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 15)
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 13)
Эта материнская плата
12
24
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите
1
13
его вдоль контакта 1 и
контакта 13.
Эта материнская плата
снабжена 4-контактным
разъемом питания
АТХ 12 В.
Колодка COM1
RRXD1
DDTR#1
поддерживает подключение
DDSR#1
CCTS#1
модуля последовательного
порта.
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Этот разъем обеспечивает
поддержку системы Trusted Platform
Module (TPM), которая способна
1
обеспечить надежное хранение
ключей, цифровых сертификатов,
паролей и данных. Система ТРМ
также повышает уровень сетевой
безопасности, защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
Z170M-PIO2
61
