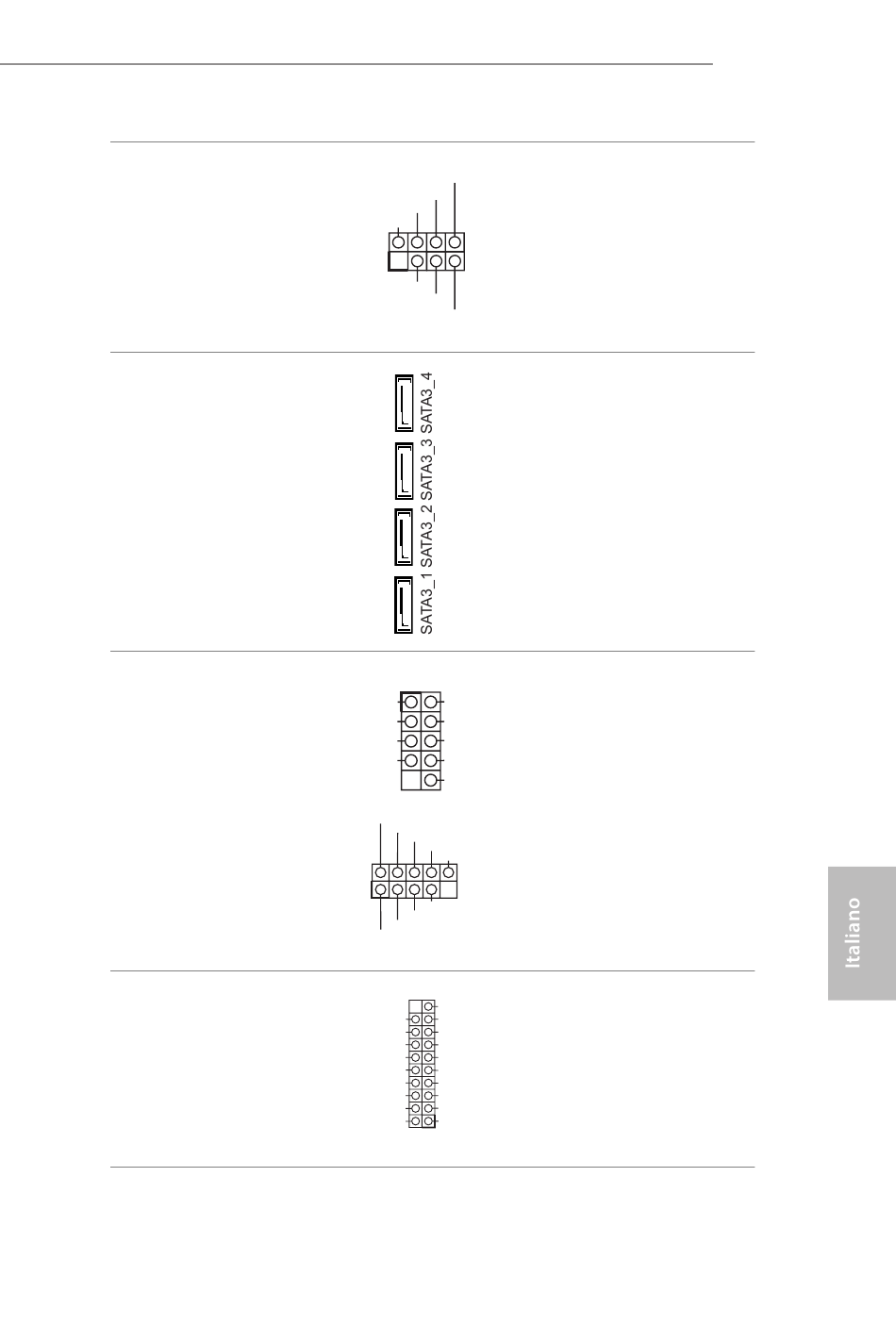

Collegamento altoparlante e
intrusione telaio
(SPK_CI1 a 7 pin)
(vedere pag. 1, n. 11)
Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 9)
(SATA3_2:
vedere pag. 1, n. 8)
(SATA3_3:
vedere pag. 1, n. 7)
(SATA3_4:
vedere pag. 1, n. 6)
Header USB 2.0
(USB_2_3 a 9 pin)
(vedere pag. 1, n. 16)
(USB_4_5 a 9 pin)
(vedere pag. 1, n. 12)
Header USB 3.0
(USB3_3_4 19 pin)
(vedere pag. 1, n. 14)
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
1
USB_PWR
USB_PWR
P-
P-
P+
P+
GND
GND
DUMMY
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Collegare l'intrusione
telaio e l'altoparlante a
questo collegamento.
Questi quattro connettori
SATA3 supportano i cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a
6,0 Gb/s.
Su due scheda madre ci
sono uno connettore.
Ciascun header USB
2.0 può supportare due
porte.
Oltre alle due porte USB
3.0 sul pannello I/O, su
questa scheda madre vi
è un header. Ciascun
header USB 3.0 può
supportare due porte.
Z170M-PIO2
41
