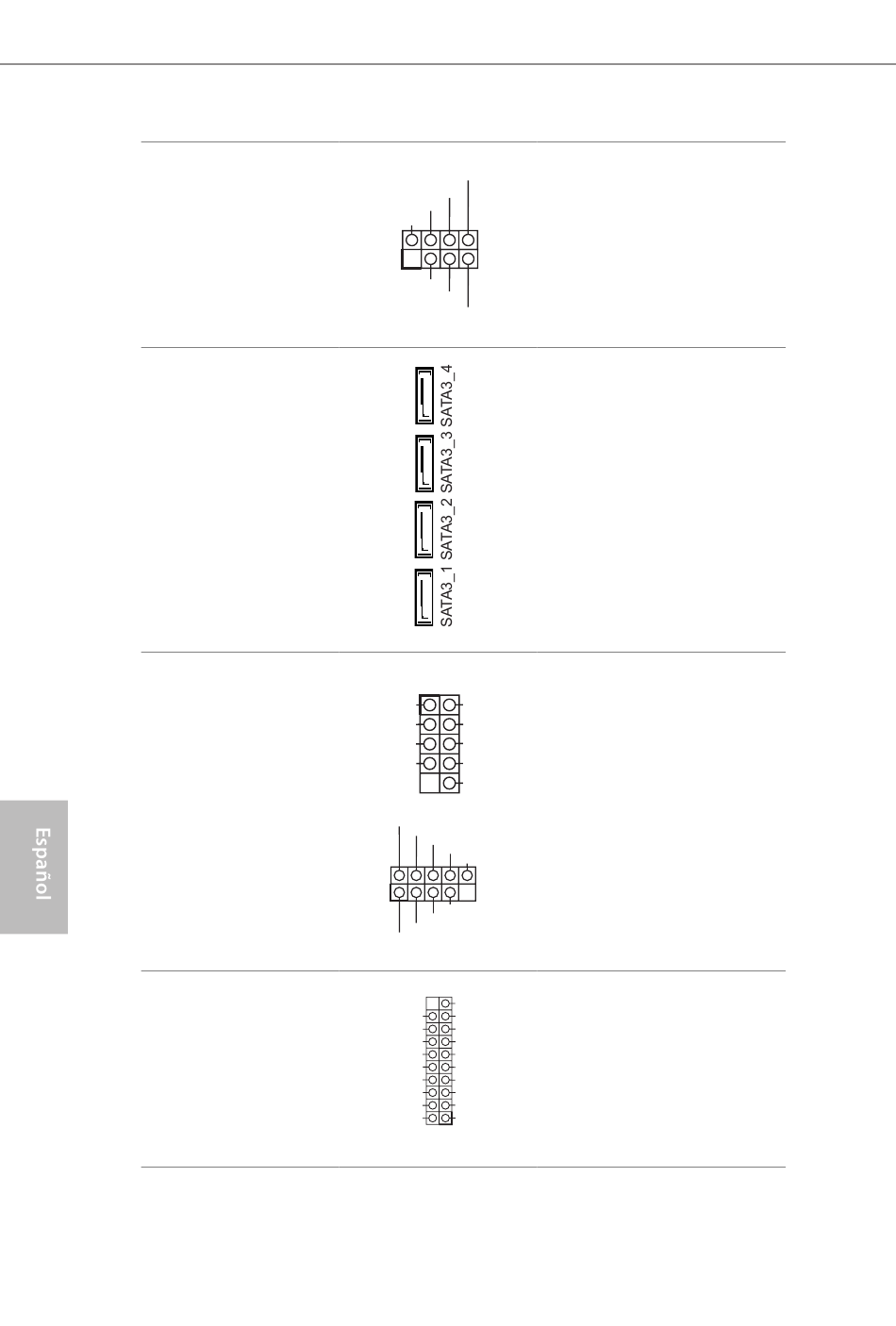

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág.1, N.º 11)
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 9)
(SATA3_2:
consulte la pág.1, N.º 8)
(SATA3_3:
consulte la pág.1, N.º 7)
(SATA3_4:
consulte la pág.1, N.º 6)
Cabezales USB 2.0
(USB_2_3 de 9 contactos)
(consulte la pág.1, N.º 16)
(USB_4_5 de 9 contactos)
(consulte la pág.1, N.º 12)
Cabezal USB 3.0
(USB3_3_4 de 19
contactos)
(consulte la pág.1, N.º 14)
50
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
1
USB_PWR
USB_PWR
P-
P-
P+
P+
GND
GND
DUMMY
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Conecte la intrusión de
chasis y el altavoz del
chasis a este cabezal.
Estos cuatro conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Esta placa base tiene dos
base de conexiones. Cada
cabezal USB 2.0 admite
dos puertos.
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
