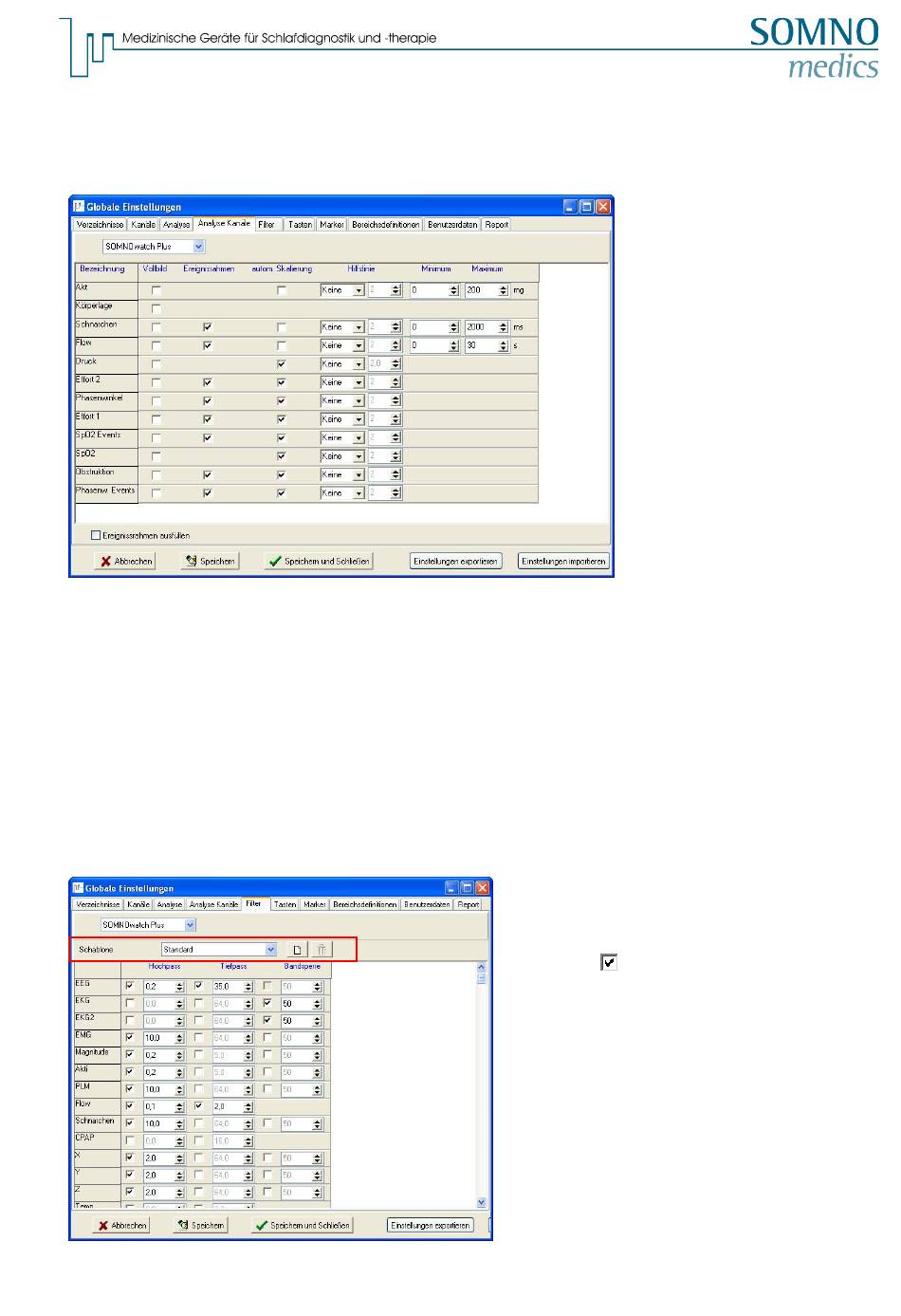

Register "Analyse Kanäle"
7.3.4
Im Register "Analyse Kanäle" können Darstellungen der Analysen geändert werden.
Die Reihenfolge der Kanäle kann per Drag&Drop beliebig verändert werden.
fig. 7-18: Register „Analyse Kanäle"
Register „Filter"
7.3.5
fig. 7-19: Menu Filter
1
-51-
Vollbild:
Wenn diese Option aktiviert ist,
wird die entsprechende Kurve im
Vollbildmodus dargestellt.
Ereignisrahmen:
Wenn diese Option aktiviert ist,
werden im entsprechenden
Rohdatenkanal farbige Rahmen
um die erkannten Ereignisse
gezeichnet.
autom. Skalierung:
Diese Option skaliert die Größe
der Kurve automatisch.
Hilfslinie :
Hiermit können waagerechte
Hilfslinien in den Analysekanälen
angezeigt werden.
Minimum/ Maximum:
Diese Funktion ermöglicht eine
Skalierung des Signals über die
Eingabe von Minimal- bzw.
Maximalwert.
Ereignisrahmen ausfüllen:
Ereignisrahmen werden mit einer
durchsichtigen Farbe gefüllt.
Filter werden durch die Check-Box des
Signals (
) aktiviert. Einstellungen
(Angabe in Hz) für Hochpass, Tiefpass und
Bandsperre können separat durchgeführt
werden.
Die Filtereinstellungen können als
Schablone abgespeichert werden (1).
