7.3.3.2 Flow-Analyse

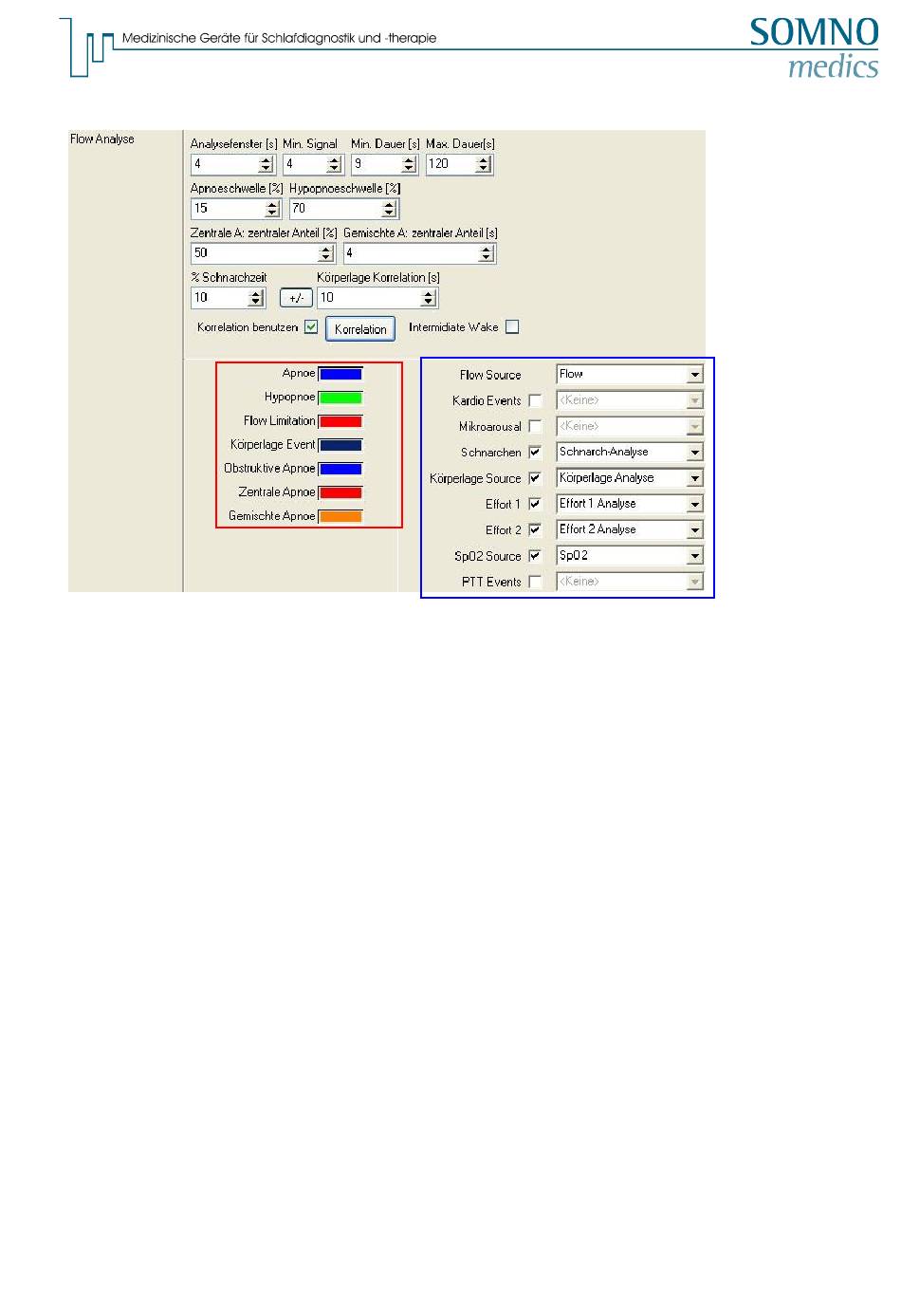

fig. 7-7: Flow-Analyse
1) „Analysefenster [s]"
Größe des Analyse-Zeitfensters zur Bestimmung der Baseline.
2) „Min. Signal"
Minimale Größe des Signals (in digit). Bei Unterschreitung dieses Wertes wird ein Artefakt erkannt.
3) „Min. Dauer [s]"
Minimale Dauer einer Apnoe oder Hypopnoe.
4) „Max. Dauer [s]"
Maximal zulässige Dauer einer Apnoe oder Hypopnoe.
5) „Apnoeschwelle [%]"
Die Apnoeschwelle gibt die Änderung in % zur Baseline an. Alle Werte kleiner dieser Schwelle werden
als Apnoe klassifiziert.
6) „Hypopnoeschwelle [%]"
Die Hypopnoeschwelle gibt die Änderung in % zur Baseline an. Alle Werte kleiner dieser Schwelle und
größer der Apnoeschwelle werden als Hypopnoe klassifiziert.
7) „Zentrale A: zentraler Anteil [%]" (A: Apnoe)
Hier wird überprüft, in wie weit Effort- und Flow-Ereignisse überlappen, damit eine zentrale Apnoe
zugeordnet wird. Werden z. B. 50% der Apnoe durch ein Effort-Ereignis überlappt, wird eine zentrale
Apnoe erkannt.
8) „Gemischte A: zentraler Anteil [s]" (A: Apnoe)
Liegt keine zentrale Apnoe vor, wird auf eine gemischte Apnoe hin geprüft. Eine gemischte Apnoe
liegt z.B. vor, wenn Apnoe und Effort-Ereignis mindestens 4s überlappen.
9) „Schnarchzeit [%]"
Übersteigt der prozentuale Anteil des Schnarchens während einer Apnoe-Phase diesen Wert, so wird
eine Hypopnoe erkannt.
-45-
