ANSCHLÜSSE
12-24 Volt Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
USB 3.1 (Gen1) B-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSRX+
StdB_SSTX -
StdB_SSRX-
D-
VBus
GND
D+
USB 3.1 (Gen1) A-Buchse:
GND_DRAIN
StdB_SSTX+
StdB_SSTX+
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1189HMVS-2 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem USB 3.0/3.1(Gen1) Upstream
B-Anschluss des Hubs.
2.
Schließen Sie jetzt den Stromanschluss an die Buchse des Hub´s an und stecken Sie den
Netzstecker des Netzteils in eine Steckdose. Oder
3.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0/3.1(Gen1)
Kabels mit der A-Buchse an Ihrem PC.
2
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1189HMVS-2
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgenden Eintrag
sehen:
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1189HMVS-2 richtig installiert.
Achtung!
Stecker niemals
umgekehrt oder mit
REINIGUNG
Gewalt einstecken.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

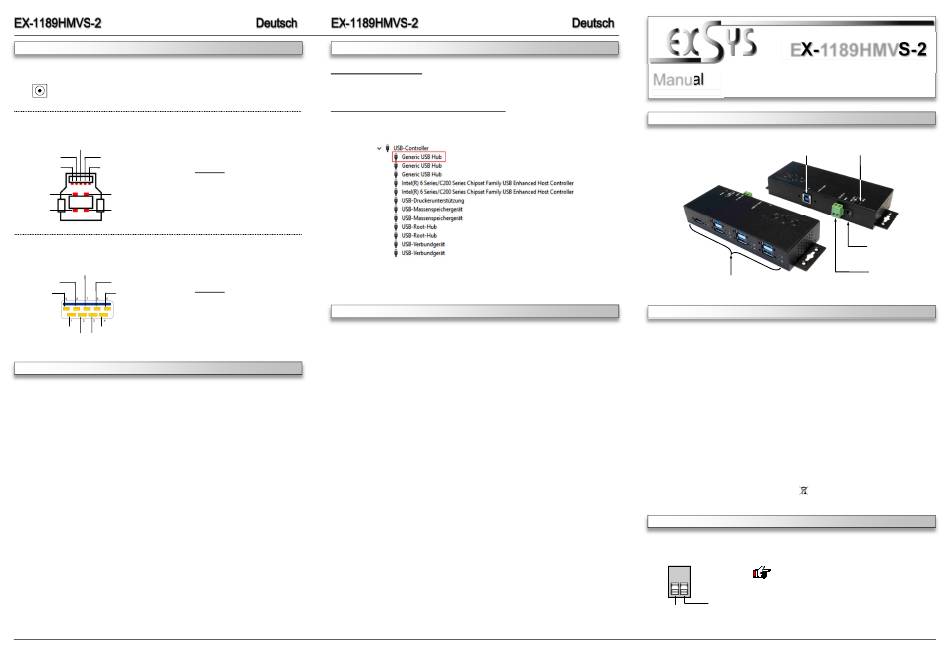

LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1189HMVS-2 is a plug & play high-speed USB 3.0/3.1(Gen1) hub for 7 devices with
15KV ESD Surge Protection. The EX-1189HMVS-2 provides seven USB 3.0/3.1(Gen1) A-Ports
for USB devices and one Upstream USB 3.0/3.1(Gen1) B-Port to the PC. It uses data transfer
rates up to 5Gbit per second. The EX-1189HMVS-2 design fully utilize the Genesys chipset,
which represents the latest in high speed USB interface technology. It provides a secure and
very high data transfer on each single port. Via a external power supply it is possible to provide
a maximum of 1,5A on each USB port. This allows you charging an iPhone, iPad, Smartphone
and Tablet. Additionally it provides screw lock and bus powered or self powered mode. It is not
possible to change the address or IRQ settings manually, they will be obtained automatically by
the system (BIOS) and operating system. The EX-1189HMVS-2 is additionally equipped with a
USB peak power surge protection.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
+7V - 24V T-Block:
3
EX-1189HMVS-2
Manual
Vers. 1.0 / 07.06.17
1x USB 3.0/3.1(Gen1)
Upstream B-Port
7x USB 3.0/3.1(Gen1)
Downstream A-Port
USB 2.0, 3.0 & 3.1
All Operating Systems
7x USB 3.0/3.1(Gen1) A-Port, 1x USB 3.0/3.1(Gen1) B-Port,
1x 12-24V Connector, 1x T-Block 7-24V
EX-1189HMVS-2, Manual, USB 3.1(Gen1) Cable, Power Supply
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
ATTENTION!!
Never connect power to GND, it will destroy
your Hardware!!!
GND (Ground)
+7V - 24V
4
Power LED
12-24V Connector for
included power supply
7-24V Terminal Block
for optional external
power supply
