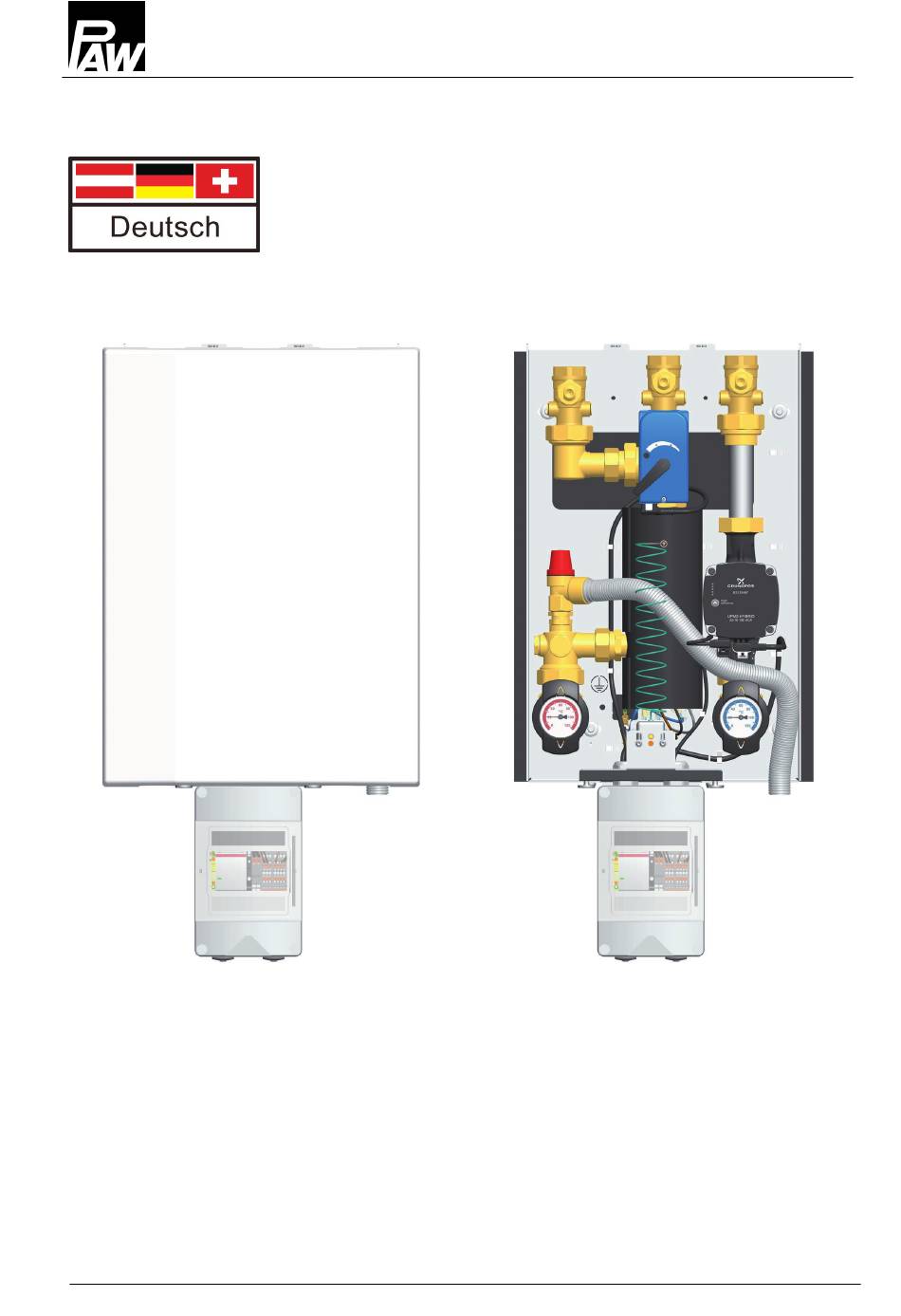

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, 31789 Hameln - Germany Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-Mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung BoostBloC - DN 25 ® 2022/05 9967410xx-mub-de – V01...
- Seite 2 1 Allgemeines Art. Nr. 9967410xx-mub-de – Version V01 – Stand 2022/05 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG 31789 Hameln - Germany 9967410xx-mub-de – V01 2022/05...
- Seite 3 3.3.6 Stellmotor [Fachmann] ..................12 3.3.7 Sicherheitsventil [Fachmann] ................13 Montage und Installation [Fachmann] ................14 Montage des BoostBloC s und Inbetriebnahme ............14 ® Demontage ........................ 16 Zubehör: Schneidringverschraubung (nicht im Lieferumfang enthalten) ..... 17 Lieferumfang [Fachmann] ....................18 Ersatzteile BoostBloC DN 25 ..................
- Seite 4 Der BoostBloC darf nicht in Trinkwasseranwendungen eingesetzt werden. Die Wasserhärte ® des Heizwassers sollte maximal 3°dH betragen, jegliche Zusätze im Wasser sind unzulässig. Die bestimmungswidrige Verwendung des BoostBloC s führt zum Ausschluss jeglicher ® Haftungsansprüche. Das Produkt entspricht den relevanten Richtlinien und ist daher mit dem CE-Kennzeichen versehen.
- Seite 5 Unfallverhütungsvorschriften der Berufsgenossenschaft • Anweisungen und Sicherheitshinweise dieser Anleitung • VORSICHT Personen- und Sachschaden! Der BoostBloC ist nur geeignet für den Einsatz in Heizungskreisen mit ® Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1. Der BoostBloC darf nicht in Trinkwasseranwendungen eingesetzt werden.
- Seite 6 ® Alle elektronischen Bauteile wie Durchlauferhitzer (DLE) oder Pumpe können durch Kugelhähne abgesperrt werden. Sie können so einfach gewartet werden, ohne dass Wasser im Heizungs- oder Beladekreis abgelassen werden muss. Der BoostBloC wird direkt an die Wand ® montiert und dient zum Nachheizen eines Speichers. Das System kann durch weitere Komponenten wie ein Frischwassermodul oder einen Heizkreisverteiler erweitert werden.
- Seite 7 3 Produktbeschreibung Ausstattung Rücklauf vom Verbraucher Rücklauf-Rohr Heizungspumpe Ganzmetall-Thermometer mit Tauchhülse im Kugelhahn integriert (Rücklauf zur Wärmepumpe) Elektrischer Kleinverteiler Sicherheitstemperaturbegrenzer (STB) mit Temperaturfühler Ganzmetall-Thermometer mit Tauchhülse im Kugelhahn integriert (Vorlauf von der Wärmepumpe) Sicherheitsventil mit Ablaufschlauch Elektrischer Durchlauferhitzer mit Isolierung 3-Wege-Ventil mit Stellmotor Vorlauf Verbraucher 1 (230 V OFF)
- Seite 8 Wärmepumpe ab, sodass immer ausreichend Energie zur Verfügung steht, um den Komfort aufrecht zu erhalten. Während des Abtauvorgangs der Wärmepumpe oder bei sonstigen Wartungsarbeiten liefert der BoostBloC ® Anforderung weiterhin thermische Energie. Um ein Überhitzen des Durchlauferhitzers zu verhindern, ist ein Sicherheitstemperaturbegrenzer...
- Seite 9 3 Produktbeschreibung 3.3.1 Pumpe [Fachmann] Der BoostBloC verfügt über eine stufenlos regelbare Pumpe. Das Signal wird vom ® Wärmepumpenregler via PWM-Signal an die Pumpe übertragen. Das PWM-Signal wird als "Heizungssignal" charakterisiert. Das bedeutet, dass die Pumpe bei einem PWM-Signal von 0% oder bei abgezogenem PWM-Kabel den höchstmöglichen Volumenstrom liefert.
- Seite 10 3 Produktbeschreibung 3.3.2 Durchlauferhitzer (DLE) [Fachmann] Der Durchlauferhitzer (DLE) ist das zentrale Bauteil der Beladestation. Damit kann zusätzlich zur thermischen Energie der Wärmepumpe elektrische Energie genutzt werden, um Störungen entgegenzuwirken. Hinweis: Um ein Überhitzen zu vermeiden darf der Volumenstrom 500 l/h nicht unterschreiten. 3.3.3 Elektrischer Kleinverteiler [Fachmann] Den korrekten Anschluss des elektrischen Kleinverteilers entnehmen Sie dem separat...
- Seite 11 3 Produktbeschreibung 3.3.4 Anschluss des Durchlauferhitzers [Fachmann] Die Abdeckhaube dient als Verbrennungs- und Berührungsschutz vor den in der Station verbauten Teilen. Die Anlage darf nur in Betrieb genommen werden, wenn die Abdeckhaube unversehrt und das Gerät damit gesichert ist. Der Betrieb der Station bei abgenommener Haube ist lebensgefährlich! WARNUNG Gefahr für Leib und Leben durch Stromschlag!
- Seite 12 3 Produktbeschreibung 3.3.5 Sicherheitstemperaturbegrenzer [Fachmann] Der Sicherheitstemperaturbegrenzer (STB) ist fest eingestellt bei: 85 °C – 8 K "AUS" Bei Überschreiten der Temperatur werden die Kontakte geöffnet und mechanisch verriegelt. Nach Unterschreitung der Hysterese, muss durch Drücken des Rückstellknopfes der elektrische Kontakt wieder hergestellt werden.
- Seite 13 3 Produktbeschreibung 3.3.7 Sicherheitsventil [Fachmann] Um den elektrischen Wärmeerzeuger im abgesperrten Zustand vor übermäßigem Druck zu schützen, ist ein Sicherheitsventil eingebaut. Wenn der Auslösedruck erreicht wird, öffnet sich das Ventil und lässt Wasser über den Ablaufschlauch ab. Der Ablaufschlauch (1 m) liegt dem Lieferumfang bei und muss zwingend auf das Sicherheitsventil aufgeschraubt werden.
- Seite 14 ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. Montage des BoostBloC s und Inbetriebnahme ® 1. Legen Sie den Montageort der Station in der Nähe der Wärmepumpe fest.
- Seite 15 4 Montage und Installation [Fachmann] 6. Hängen Sie die Station auf die Schrauben. Ziehen Sie die Schrauben fest, so dass die Isolierung an den Seiten an der Wand aufliegt, siehe Abbildung links. Bei Lieferung befindet sich die weiße Abdeckhaube in einer separaten Verpackung, um sie vor Verschmutzung zu schützen.
- Seite 16 4 Montage und Installation [Fachmann] Demontage Vor der Demontage der Station muss die weiße Abdeckhaube demontiert werden. Drehen Sie dazu die zwei Schrauben (Flachkopfschraube mit Schlitz, siehe Kreismarkierung) an der Unterseite heraus und ziehen Sie die Abdeckhaube nach oben ab. 9967410xx-mub-de –...
- Seite 17 4 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung (nicht im Lieferumfang enthalten) Die Anbindung an die Heizungsinstallation kann schnell, druckdicht und lötfrei durch optional erhältliche Schneidringverschraubungen erfolgen. 1. Schieben Sie die Überwurfmutter ② und den Schneidring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen.
- Seite 18 5 Lieferumfang [Fachmann] 5 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich im oberen Bereich auf der Rückplatte. Ersatzteile BoostBloC DN 25 ® 9967410xx-mub-de – V01 2022/05...
- Seite 19 5 Lieferumfang [Fachmann] Position Ersatzteil Artikelnummer Thermokugelhahn DN 25, F1" x 1" IG, Rastaufnahme N00244 Überwurfmutter G1½", 8-kant, SW 52 N00269 Dichtung 24.0 x 17.0 x 2.0, ¼", für Verschraubung ¾", 10 Stück N00030 Durchlauferhitzer (DLE) 8800 W, 230 V Cu, N00017 2x 1"...
- Seite 20 6 Technische Daten 6 Technische Daten BoostBloC DN 25 (1") ® Abmessungen Breite Isolierung 370 mm Höhe gesamt 720 mm Tiefe Isolierung 190 mm Einbaulänge (J, F / A, D) 440 mm / 453 mm Hydraulische Anschlüsse Vorlauf Verbraucher J, K 1"...
- Seite 21 6 Technische Daten BoostBloC DN 25 (1") ® Max. Druck Sicherheitsventil 3 bar Max. Eintrittstemperatur 60 °C bei 500 l/h Max. Betriebstemperatur 85 °C Max. Volumenstrom bei Heizbetrieb 500 l/h Temperaturerhöhung 10 K bei 700 l/h 5 K bei 1.400 l/h Wasserhärte...
- Seite 22 6 Technische Daten Druckverlust- und Pumpenkennlinie DN 25 Grundfos UPM3 Hybrid 25-70 dP Durchgang A-J dP Durchgang A-K Volumenstrom [l/h] 9967410xx-mub-de – V01 2022/05...
- Seite 23 Technische Date 7 Entsorgung HINWEIS Elektro- und Elektronikgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung.
