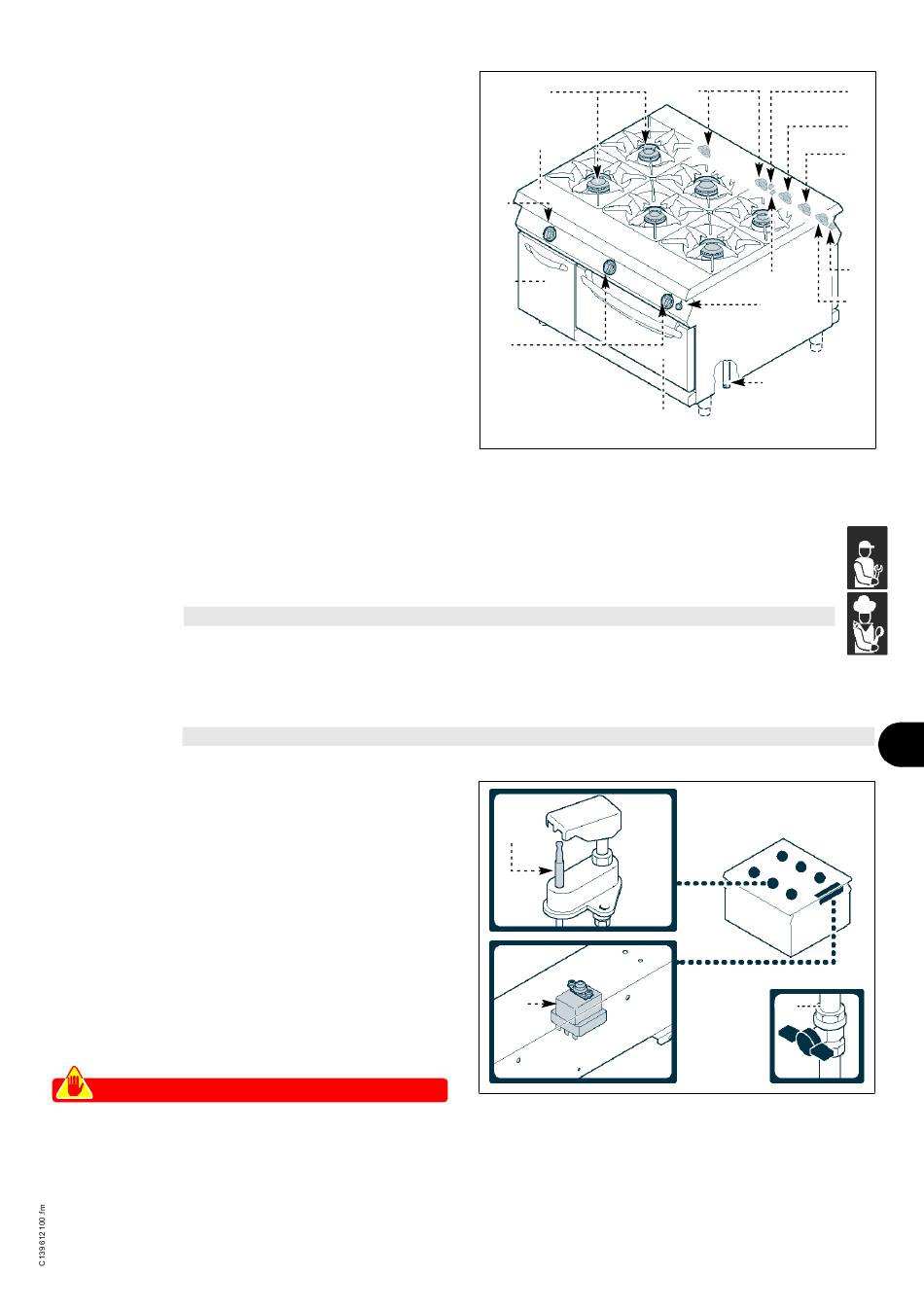

Organi principali
A)Piano di cottura: realizzato in acciaio inox.
B)Bruciatori di piano: realizzati in ghisa smaltata,
possono fornire potenze variabili in funzione della
loro dimensione
C)Accensione piezoelettrica: per accendere i brucia-
tori di piano.
D)Manopole comando bruciatori di piano: per rego-
lare l'alimentazione gas dei bruciatori
E)Manopola comando resistenze: per attivare e di-
sattivare le resistenze del forno.
F) Manopola regolazione temperatura: per regolare
la temperatura all'interno del forno.
G)Spia rete: per segnalare l'attivazione delle resisten-
ze.
H)Spia temperatura: per segnalare la fase di riscalda-
mento del forno.
L) Forno elettrico statico: realizzato in acciaio e com-
pleto di porta a tenuta con maniglia atermica.
M)Portello vano: per accedere alla zona interna del
vano laterale (solo per versione 12WFAAE).

DATI TECNICI

Vedi tabelle e "Scheda allacciamenti" in fondo al
manuale.

DISPOSITIVI DI SICUREZZA

Anche se l'apparecchiatura è completa di tutti i di-
spositivi di sicurezza, in fase di installazione e allac-
ciamento essi dovranno, se necessario, essere
integrati con altri in modo da rispettare le leggi vi-
genti in materia.
L'illustrazione indica la posizione dei dispositivi.
A)Rubinetto alimentazione gas: per aprire e chiude-
re il collegamento alla linea di alimentazione gas.
B)Termocoppia di sicurezza: per bloccare l'alimenta-
zione del gas in caso di spegnimento della fiamma.
C)Termostato di sicurezza: blocca l'alimentazione
elettrica in caso di surriscaldamento.
Cautela - Avvertenza
Verificare quotidianamente che i dispositivi
di sicurezza siano perfettamente installati ed
efficienti.
B
A
D
M
D
N)Attacco alimentazione gas: per allacciare l'alimen-
tazione del gas.
B
C
- 5 -
F
H
C
N
L
IDM-39612100200.tif
A
IDM-39612100300.tif
G
F
E
C
D
