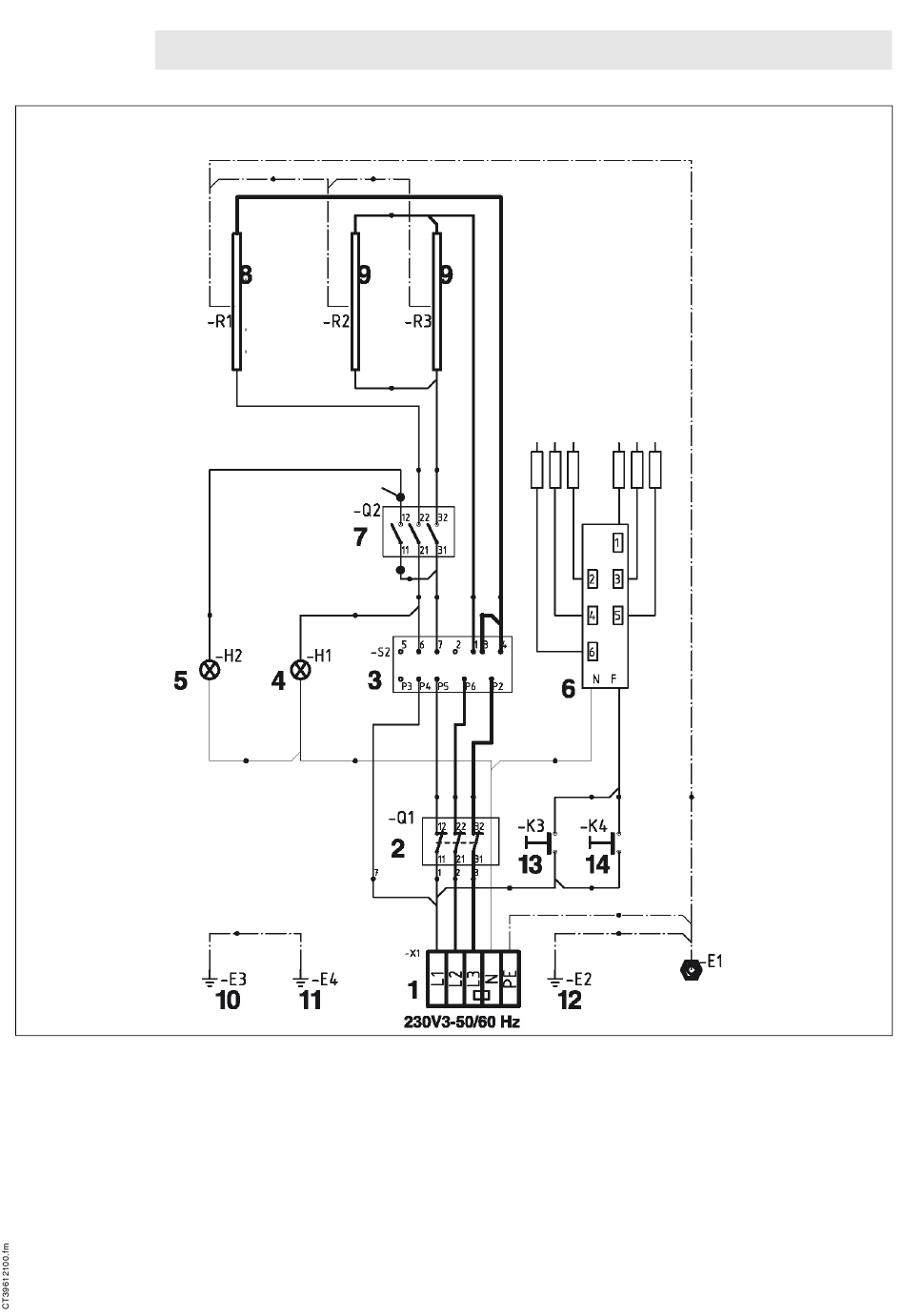

SCHEMA ELETTRICO - ELECTRIC DIAGRAM - SCHALTBILD
SCHÉMA ÈLECTRIQUE - ESQUEMA ELÉCTRICO
12WFAAE
1) Morsettiera - Terminal board - Klemmenleiste - Bornier - Tablero de bornes
2) Termostato di sicurezza forno - Oven safety thermostat - Sicherheitsthermostat
Backofen - Thermostat de sécurité du four - Termostato de seguridad horno
3) Selettore resistenze
forno - Oven heating element selector switch -
Wahlschalter Backofenheizwiderstände - Sélecteur des résistances du four -
Selector resistencias del horno
4) Lampada spia di rete - Mains power light - Kontrollleuchte Stromzufuhr - Voyant
de réseau - Lámpara testigo de red
5) Lampada spia termostato forno - Oven thermostat light - Kontrollleuchte
Backofen-Thermostat - Voyant du thermostat du four - Lámpara testigo
termostato del horno
6) Gruppo accensione - Ignition unit - Baugruppe Zündung - Groupe d'allumage
- Unidad de encendido
7) Termostato del forno - Oven thermostat - Thermostat Backofen - Thermostat du
four - Termostato del horno
8) Resistenza superiore 230V - Top heating element 230V - Oberer
Heizwiderstand 230V - Résistance supérieure 230V - Resistencia superior
230V
9) Resistenze inferiori 230V - Bottom heating elements 230V - Untere
Heizwiderstand 230V - Résistances inférieures 230V - Resistencias inferiores
230V
10) Massa cruscotto - Control panel ground - Erde Blende - Masse tableau de
commandes - Masa panel de mandos
11) Massa fianco - Side panel ground - Erde Seitenwand - Masse du flanc - Masa
pared lateral
12) Massa cruscotto - Control panel ground - Erde Blende - Masse tableau de
commandes - Masa panel de mandos
13) Pulsante accensione - Ignition button - Taste Zündung - Bouton d'allumage -
Botón de encendido
14) Pulsante accensione - Ignition button - Taste Zündung - Bouton d'allumage -
Botón de encendido
