CONEXIÓN ELÉCTRICA
Importante
La conexión deberá asignarse al personal au-
torizado y experto, que deberá respetar las le-
yes vigentes en materia y utilizar siempre
materiales adecuados y previstos por el cons-
tructor. El aparato se suministra con tensión
de funcionamiento de 400V/3N o 230V/3.
El equipo debe ser pedido para el funciona-
mento con la tensión correcta. No es posible
la transformacion.
Precaución - advertencia
Antes de realizar cualquier operación se deberá
desconectar la alimentación eléctrica general.
Conectar el aparato a la red eléctrica de alimenta-
ción respetando las siguientes instrucciones.
1 - En caso de no estar presente, instalar un
IT
GB
DE
PRUEBA DE FUNCIONAMIENTO DEL EQUIPO
FR
Importante
ES
Antes de la puesta en servicio debe efec-
tuarse la prueba de funcionamiento del sis-
tema, a fin de evaluar las condiciones
operativas de cada uno de sus componen-
tes e identificar eventuales anomalías. Du-
rante esta fase es importante controlar que
todos los requisitos en cuanto a seguridad
e higiene sean respetados rigurosamente.
Para efectuar la prueba de funcionamiento, aplicar
las siguientes instrucciones.
1 - Verificar que la tensión de red sea aquélla re-
querida para el aparato.
Español
A
interruptor seccionador (A) en proximidad del
aparato con desconectador magnetotérmico y
bloqueo diferencial.

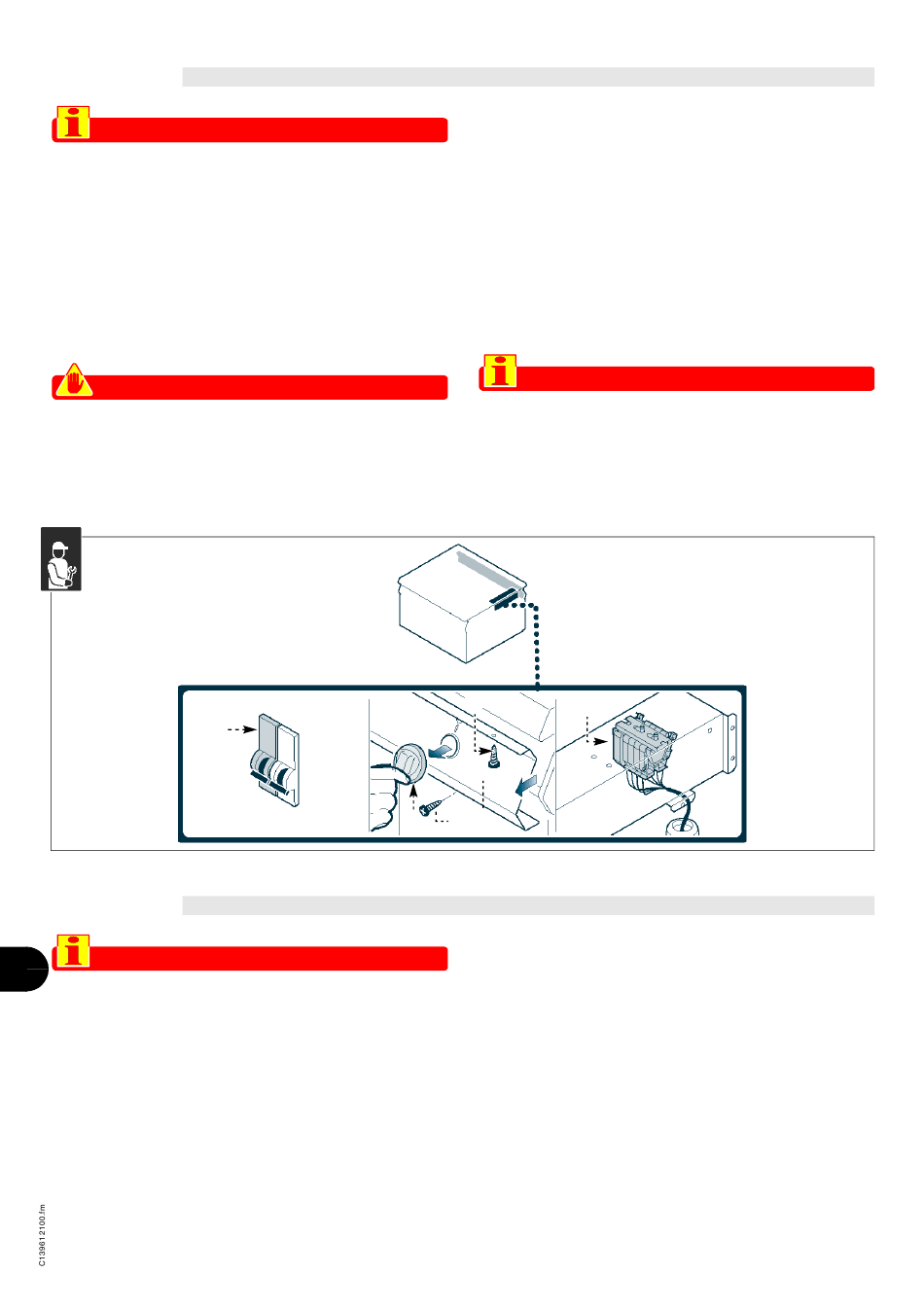

2 - Retirar el mando (B).
3 - Desenroscar los tornillos (C) y desmontar el ta-
blero de instrumentos (D).
4 - Conectar el interruptor seccionador (A) a la
bornera (L) del aparato de la manera ilustrada
en la figura y en el esquema eléctrico al final del
manual. Utilizar un cable con características no
inferiores a aquél de tipo H05RN-F.
Importante
Al efectuar el enlace prestar particular atención
al conectar los cables de neutro y de tierra.
5 - Una vez concluida la operación, reinstalar el
panel de mandos (D) y los mandos (B).
C
B C D
2 - Accionar el interruptor automático aislador para
controlar la eficiencia de la conexión eléctrica.
3 - Abrir el grifo de alimentación del gas y controlar
la hermeticidad de las conexiones.
4 - Controlar que el gas de red corresponda al del
funcionamiento del equipo y, en caso contrario,
efectuar la respectiva transformación (véase
pág. 17).
5 - Controlar el correcto encendido y combustión
de los quemadores de plano y del quemador
del horno.
6 - Controlar y, si fuera necesario, regular la pre-
sión y el caudal del gas al mínimo y al máximo
(véase pág. 12);
- 18 -
