6. Témoin de protection du canal 1 et 2 : ces témoins s'allument dans
les 3 cas suivants :
après avoir allumé ou éteint l'amplificateur, ces témoins
s'allumeront entre 4 et 6 secondes.
lorsque la température au niveau des transistors dépassent
les 90°C.
lorsqu'une défectuosité de l'amplificateur survient.
7. Indicateur de mise sous tension de l'appareil (Rouge).

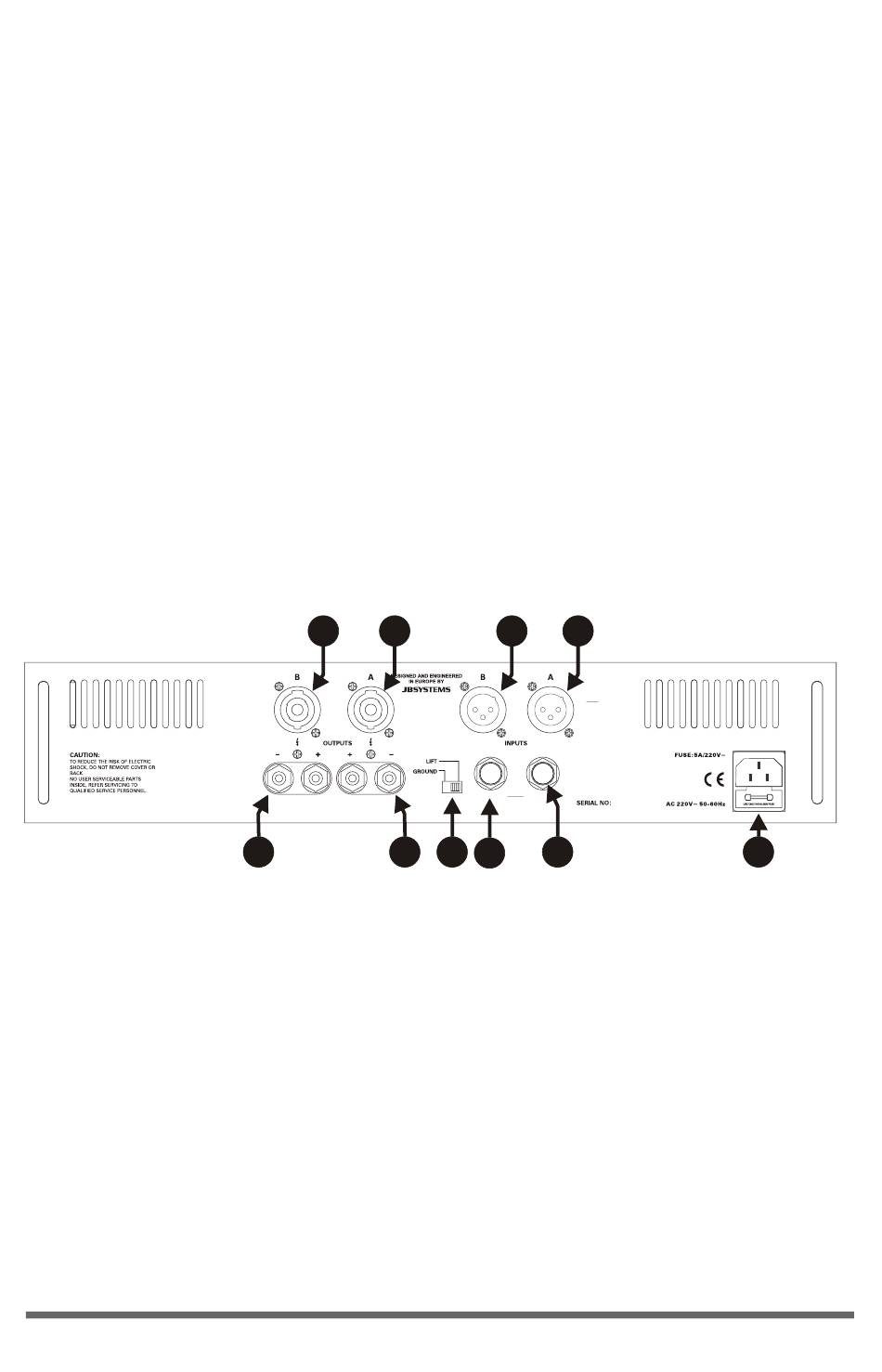

FACE ARRIERE

OUTPUT WIRING:
STEREO OUTPUT SPEAKON:
(PIN1+/PIN2+)+, (PIN1-/PIN2-)-
1. Prise d'alimentation avec fusible incorporé.
Attention ! utilisez toujours un fusible de même type et de même
valeur lorsque vous le remplacez.
2. Connecteurs du signal de sortie du canal 1 et 2: Speakon.
3. Connecteurs du signal de sortie du canal 1 et 2: Bornes a vis.
4. Commutateur de mise à la masse.
5. Prises du signal d'entrée du canal 1 et 2: Jack 1/4"
6. Prises du signal d'entrée du canal 1 et 2: connecteur XLR
AX400
2 2
STEREO OUTPUTS: 2x 200 Watt / 4 OHM
3 3
6 6
XLR:
PIN1: GND
PIN2: +
PIN3: -
JACK:
TIP: +
RING: -
SLEEVE: GND
4 5 5 1
