Power On LED Anzeige(rot): Zeigt an, daß der Verstärker
eingeschaltet ist.

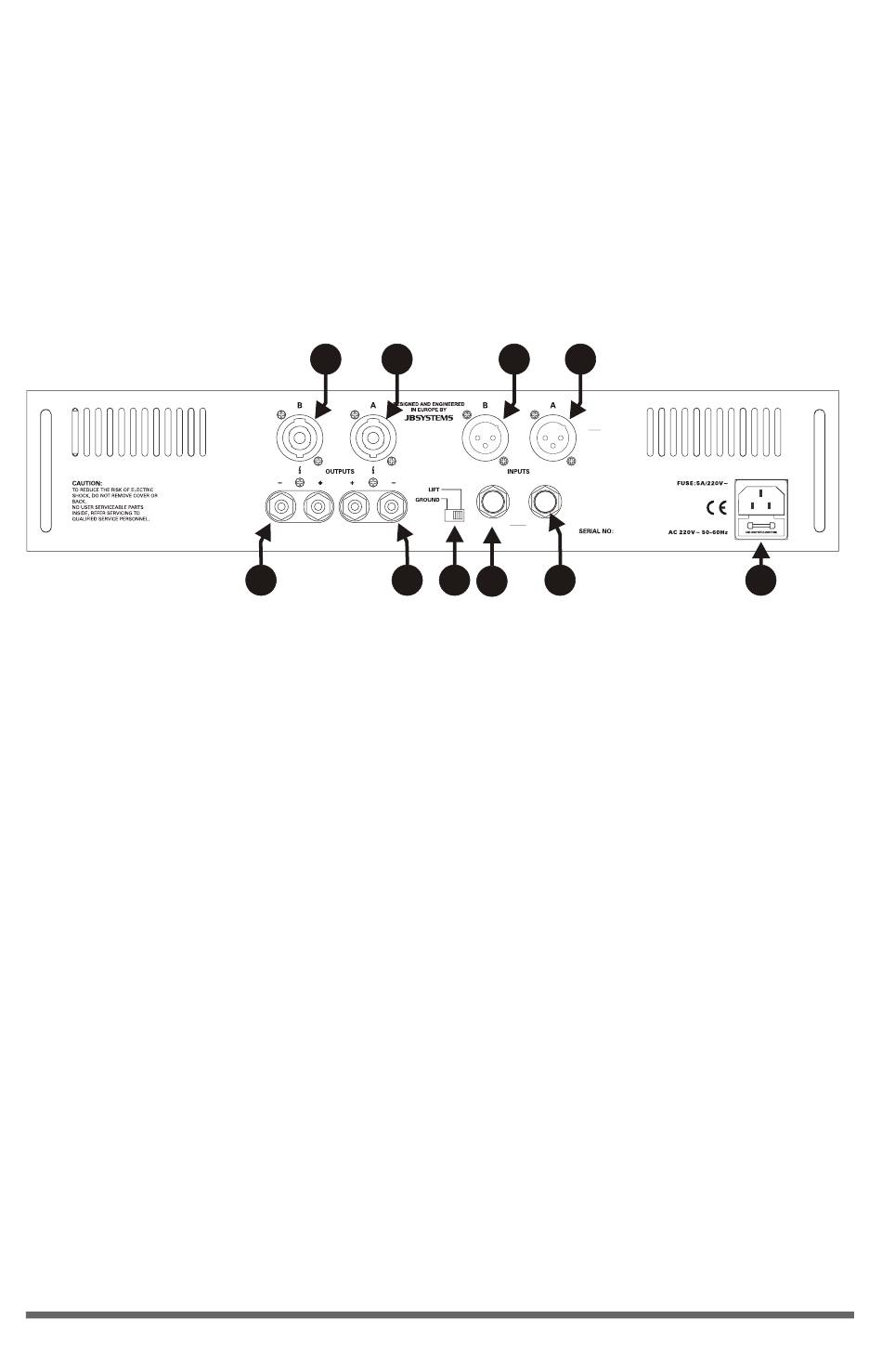

RÜCKSEITE
OUTPUT WIRING:
STEREO OUTPUT SPEAKON:
(PIN1+/PIN2+)+, (PIN1-/PIN2-)-
1.
Netzkabel Anschluss Buchse (mit Sicherungs-Sockel):
Vorsicht: Benutzen Sie bei Wechsel die richtige Sicherung.
2.
CH1/CH2 Ausgangsbuchsen: Speakon stecker.
3.
CH1/CH2 Ausgangsbuchsen: Schraubklemmen.
4.
Massetrennschalter.
5.
CH1/CH2 Eingangsbuchse: 1/4" STEREO Klinkenstecker.
6.
CH1/CH2 Eingangsbuchse: XLR stecker.
AX400
2
2
STEREO OUTPUTS: 2x 200 Watt / 4 OHM
3
3
6
6
XLR:
PIN1: GND
PIN2: +
PIN3: -
JACK:
TIP: +
RING: -
SLEEVE: GND
4 5
5
1
16
