3-6 minutos despues del encendido y despues de appagar el
amplificador.
Cuando la temperatura de los transistores supera los 85 °.
En caso de defectuosidad.
8. Led de encendido "ON" (ROJO): indica que la etapa de potencia esta
connectada a la red .

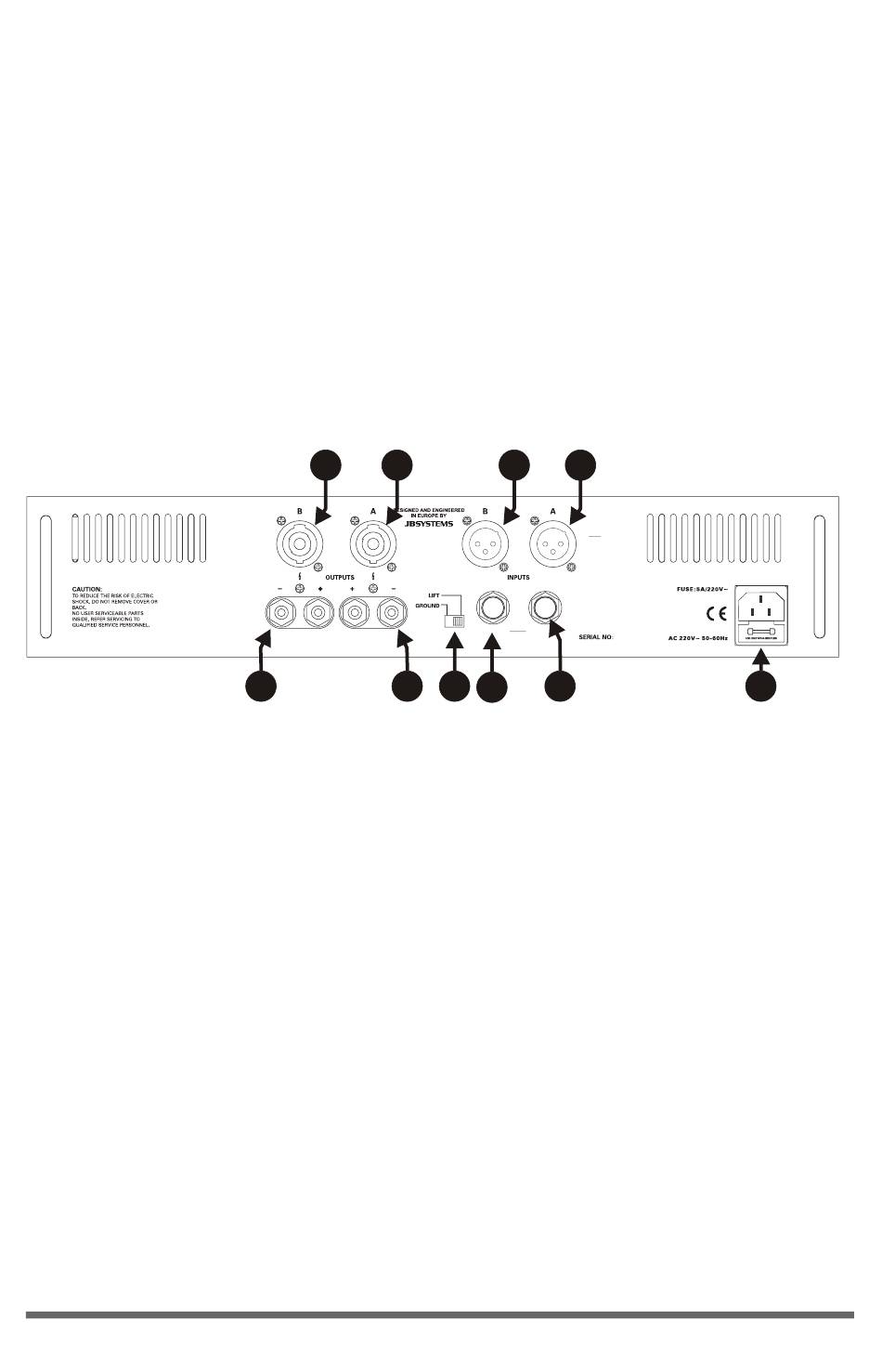

PANEL TRANSERO
OUTPUT WIRING:
STEREO OUTPUT SPEAKON:
(PIN1+/PIN2+)+, (PIN1-/PIN2-)-
1.
Clavija de alimentacion (porta fusible):
Atencion : utilicese el fusible correcto cuando se cambie.
2.
CH1/CH2 clavija de salida: conectores Speakon.
3.
CH1/CH2 clavija de salida: bornes con tornillos para altavoces.
4.
Interruptor de puesta en tierra.
5.
CH1/CH2 clavija de salida: salida con 1/4".
6.
CH1/CH2 clavija de salida: salida con XLR.
AX400
2
2
STEREO OUTPUTS: 2x 200 Watt / 4 OHM
3
3
6
6
XLR:
PIN1: GND
PIN2: +
PIN3: -
JACK:
TIP: +
RING: -
SLEEVE: GND
4 5
5
1
20
