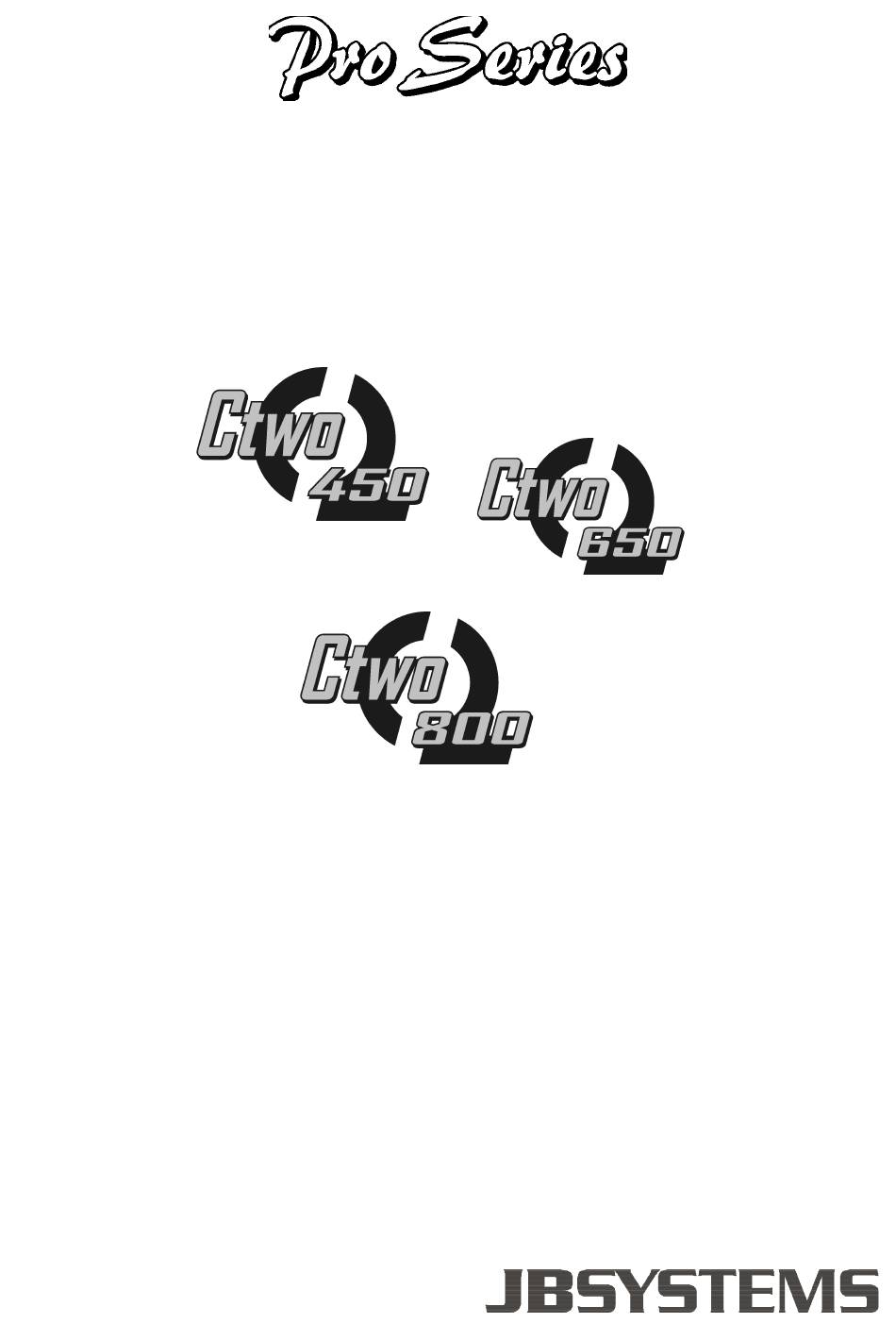

- Seite 1 User’s Guide Mode d’emploi Gebruiksaanwijzing Instrucciones para el uso Bedienungsanleitung...
-
Seite 22: Vorsichtmaßregeln
DEUTSCH 1. Eigenschaften Die C2-Serie besteht aus hochqualitativen Verstärkern. Um die Maximale Leistung aus diesen Geräten zu erzielen, besitzt die Serie ein Servo System, Netzteil und einen angepassten Lüfter. XLR und 6,3mm Klinken Eingänge • Eingangsempfindlichkeit umschaltbar • Speakon- und Klemmenausgang •... - Seite 23 3. Wichtige Funktionen A. Frontseite 1. Netzschalter Mit diesem Schalter schalten Sie den Verstärker an. Sie werden eine kurze Verzögerung nach dem Einschalten feststellen. Dies wird verursacht durch den Soft Start. 2/3. Eingangseinsteller Mit diesen Einstellern könne Sie für jeden Kanal die Lautstärke einstellen. Im BRIGDE oder PARALLEL Modus ist nur der linke Einsteller in Betrieb.
- Seite 24 B. Rückseite: 1/5. Klinkeneingang 6,3 mm Sie können ein symetrisches oder unsymetrisches Eingangssignal verwenden. Unsymetrisch: Mono-Klinke. Spitze: Signal, Hülle: Masse Symetrisch: Stereo-Klinke. Spitze: Signal +, Ring: Signal -, Hülle: Masse 2/4. XLR Eingang Sie können ein symetrisches oder unsymetrisches Eingangssignal verwenden. Unsymetrisch: PIN1: Masse PIN2: Signal PIN3:Masse = PIN1 Symetrisch: PIN1: Masse PIN2 Signal + PIN3: Signal –...
- Seite 25 4. Betrieb im BRIGDE- und PARALLEL Modus: A. BRIDGE Modus: • Schalten Sie den Verstärker aus • Stecken Sie das Eingangssignal nur auf Kanal 1! • Schließen Sie Ihre Lautsprecher bitte an den roten Ausgangsklemme an: Rot Kanal 1: Signal + Rot Kanal 2: Signal –...
