JB Systems AX400 Bedienungsanleitung Seite 15

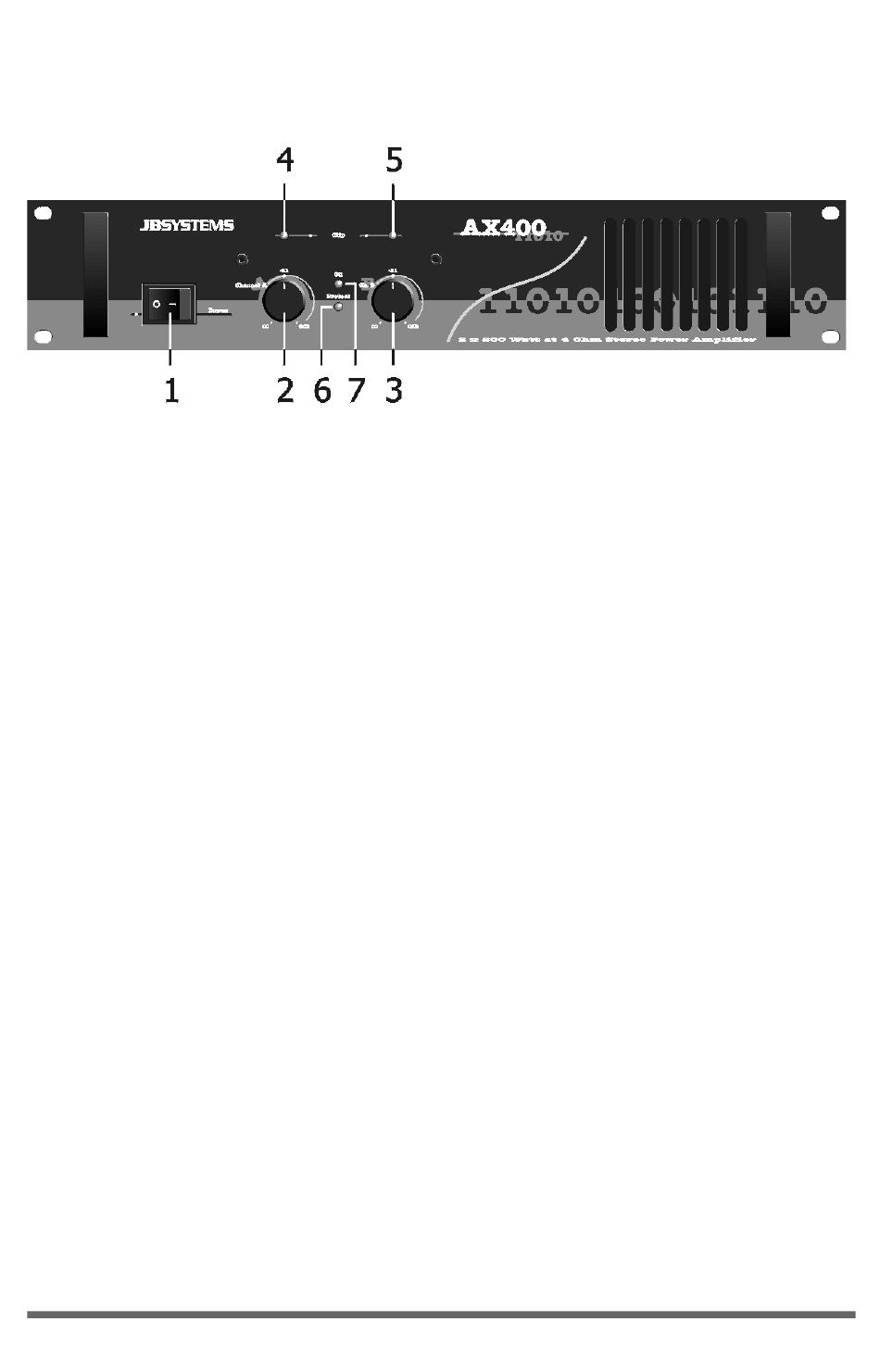

VORDERSEITE
1. Power ON/OFF: Wenn Sie den Verstärker einschalten, schaltet sich
auch der ON/OFF Übertragungsschutz ein. Nach 1-2 Minuten hören
Sie ein deutliches "Kniack". Nun ist der Verstärker mit den
Lautsprechern verbunden.
2. CH1 Input Level Kontroll-Anzeige: Gleichen Sie die Lautstärke je
nach Bedarf an. Sie können Sie anhand der kalibrierten
Markierungen der Anzeige an der Vorderseite angleichen, die die
Abschwächung des Input-Signals anzeigt. Nutzen Sie diese Kontroll-
Anzeige nur, wenn der Verstärker im BRIDGE oder PARALLEL Mode
genutzt wird.
3. CH2 Input Level Kontroll-Anzeige: wie CH1.
4/5. Level LED Anzeige (rot): Die LEDs leuchten in den zwei folgenden
Situationen auf:
• Wenn das Output-Signal seinen Clipping-Level erreicht hat,
leuchten die roten LED in Folge der Verzerrung auf. Sollte dies der
Fall sein, passen Sie die Input Level Kontroll-Anzeige solange an,
bis die Clip LEDs erlöschen. Wenn ein Input Signal vorhanden ist,
die Clip LEDs aufleuchten aber kein Sound vorhanden ist, kann ein
Kurzschluss vorliegen. Sollte dies der Fall sein, schalten Sie den
Verstärker aus und finden Sie die Ursache des Kurzschlusses
heraus.
6. CH1/CH2 Schutz LED Anzeige (rot): Die LEDS leuchten in den drei
folgenden Situationen auf:
• 4-6 Minuten nach Einschalten und nach Abschalten des Gerätes.
• Wenn die Temperatur der Transistoren 90°C überschreitet.
15 AX400
