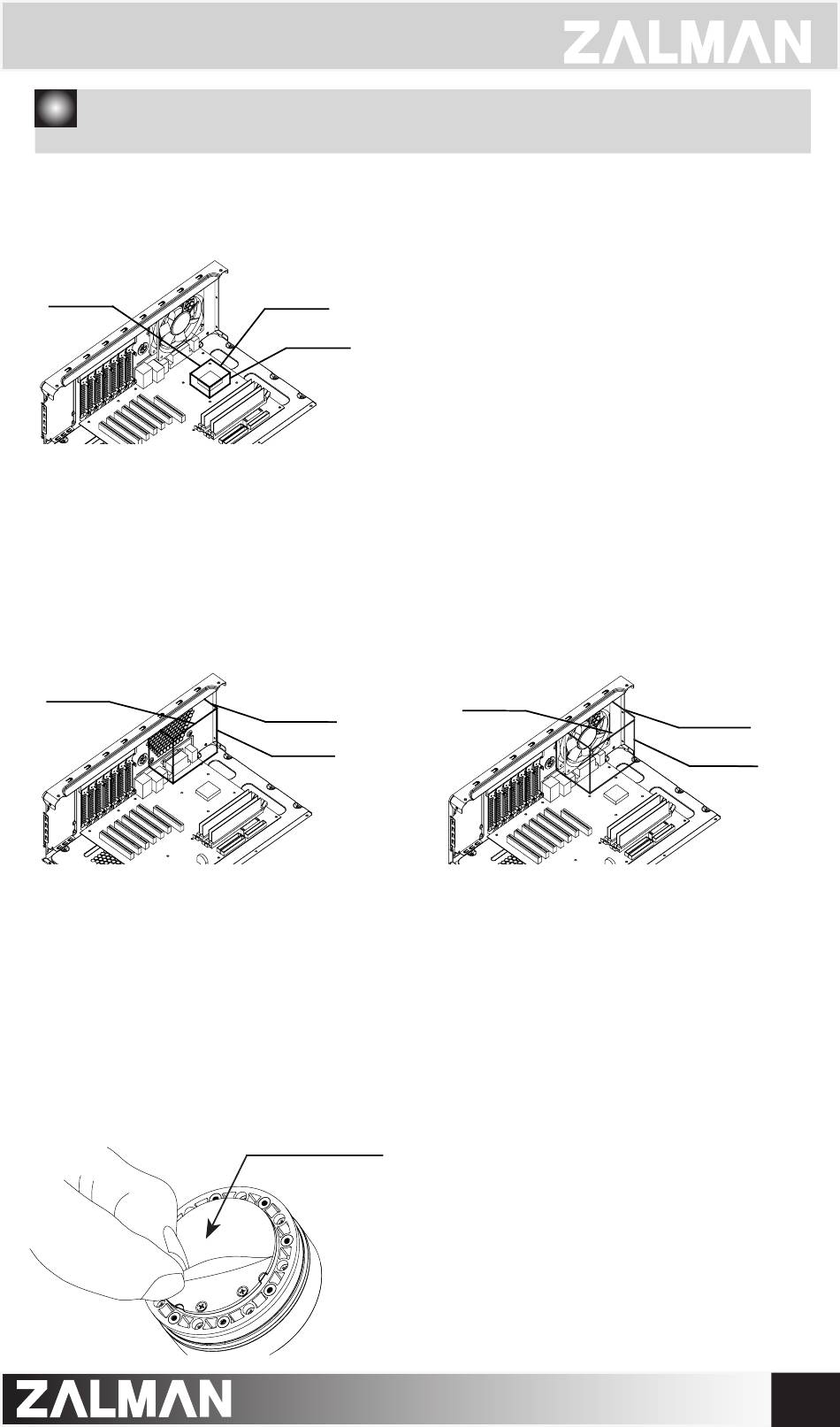

4. 설치 전 확인사항 / Меры предосторожности перед установкой
設置する前の確認事項 / 安装前确认事项
1) 워터블록 장착공간 확인 / Требования к размерам места водоблока для установки
/ ウォーターブロック装着スペース確認 / 确认水冷头安装空间
85mm
2) 라디에이터 장착공간 확인 / Требования к размерам места радиатор для установки
/ ラジエーター装着スペース確認 / 确认散热器安装空间
※
후면 배기팬이 없을 시
Для корпусов без заднего охлаждающего вентилятора
背面排気ファンがない場合
无后置排风扇时
145mm
■ 주변부품과 간섭이 없도록 공간 확인
■ Убедитесь в наличии пространства, чтобы не возникало помех для соседних элементов на плате
■ 周辺部品との干渉がないようにスペース確認
■ 确认剩余空间以确保与周边设备无干扰
3) 워터블록 보호필름 제거 / Удалите влагозащитную пленку с водоблока /
ウォーターブロック保護フィルム除去 / 去除Water Block（水冷头）的保护膜
70mm
37mm
79mm
120mm
보호필름
защитную пленку
保護フィルム
■ 그림과 같이 워터블록 하단의 베이스 보호필름을
保护膜
■ Удалите защитную пленку с основания водоблока,
■ 図のようにウォーターブロック下の
■ 请按照图片所示去除Water Block（水冷头）下方
.COM
■ 주변부품과 간섭이 없도록 공간 확인
■ Убедитесь в наличии пространства, чтобы
не возникало помех для соседних элемент
ов на плате
■ 周辺部品との干渉がないようにスペース確認
■ 确认剩余空间以确保与周边设备无干扰
※
후면 배기팬이 있을 시
Для корпусов с наличием заднего охлаждающего в
ентилятора
背面排気ファンがある場合
有后置排风扇时
145mm
제거하여 주십시오.
как показано на картинке
ベース保護フィルムを取り除いてください。
的底座保护膜
104mm
120mm
3
