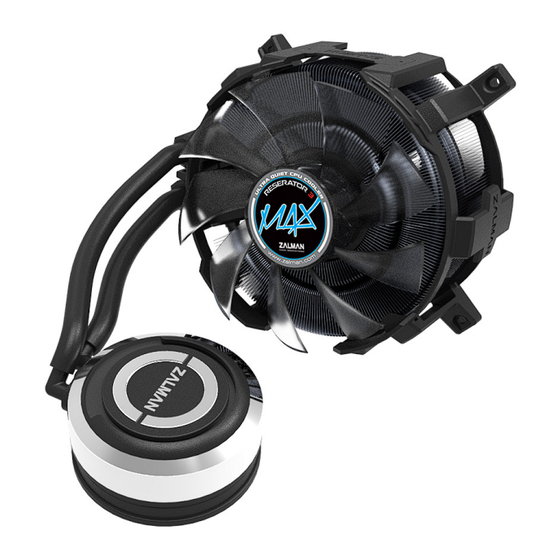

- Seite 1 User's Manual RESERATOR 3 MAX 한국어 / русский / 日本語 / 中文 English / Français / Deutsch / Español Intel Socket LGA 2011 / 1366 / 1156 / 1155 / 1150 / 775 CPUs AMD Socket FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2 CPU&APUs www.ZALMAN.com...
- Seite 2 한국어 русский 日本語 中文 .COM...
- Seite 3 1. 주의사항 / Меры предосторожности / 注意事項 / 注意事项 ■ 설치 전 취급 설명서를 반드시 읽어 보십시오. ■ 무리한 힘을 가할 경우 제품과 시스템에 치명적 손상을 발생할 수 있습니다. ■ 어린이의 손이 닿지 않는 곳에서 보관 및 사용 바랍니다. ■ 설치...
- Seite 4 3. 구성품 / Комплектация / 付属品 / 零件 쿨러 / Кулер / 백플레이트 / Упорная крестовина 사용 설명서 / руководство クーラー / 风扇 バックプレート / 背板 ユーザーマニュアル / 用户手册 ■ 너트 & 너트 (슬라이드) 캡 ■ 금색볼트 ■ 은색볼트 A ■...
- Seite 5 4. 설치 전 확인사항 / Меры предосторожности перед установкой 設置する前の確認事項 / 安装前确认事项 1) 워터블록 장착공간 확인 / Требования к размерам места водоблока для установки / ウォーターブロック装着スペース確認 / 确认水冷头安装空间 85mm 70mm ■ 주변부품과 간섭이 없도록 공간 확인 ■ Убедитесь в наличии пространства, чтобы 37mm не...
- Seite 6 워터블록 설치방법 / Установка водоблока / ウォーターブロックの取付方法 / Water Block（水冷头）的安装方法 A. 소켓별 클립 설치방법 / Установка монтажной планки на разных платформах / ソケット別クリップ取付方法 / 各种底座的夹子安装方法 1) Intel Socket Clip 설치 방법 / Способ установки / 設置方法 / 安装方法 ■ 워터블록 베이스에 Intel 클립을 은색볼트 (3mm)로 고정합니다. При...
- Seite 7 2) AMD Socket Clip 설치 방법 / Способ установки / 設置方法 / 安装方法 ■ 워터블록 베이스에 AMD 클립을 은색볼트 (3mm)로 고정합니다. ■ При помощи (3 мм) закрепите монтажную планку для платформы Серебристый болт AMD на основании водоблока ■ ウォーターブロックベースにAMDクリップを (3mm)で固定します。 シルバーボルト...
- Seite 8 B. 소켓별 설치방법 / Установка монтажной планки на разных платформах / ソケット別取付方法 / 各种底座的安装方法 ※ 사용자의 소켓에 따라 해당 페이지의 설치방법을 참고하여 장착해 주십시오. ※ При установке руководствуйтесь инструкцией к соответствующей вашему оборудованию пл ат форме ※ ご使用のソケットに該当するページの取付方法を参考に装着してください。 ※ 根据使用者的底座，并参考相应页码的安装方法安装。 공통주의사항...
- Seite 9 주의 / осторожность / 注意/ 慎重 ■ 너트와 사이드캡 삽입방향에 유의하십시오. ■ Убедитесь в правильном расположении гаек и заглушек ■ ナットとサイドキャップの挿入方向にご注意ください。 ■ 请注意螺钉和侧帽的插入方向是否正确。 ② ■ 동봉된 양면 테이프를 백플레이트 중앙에 접착시키고 반대편 커버를 제거합니다. (※ 소켓 1366/1156/1155/1150 사용자는 로딩블록을 사용하지 않습니다.) ■...
- Seite 10 ② ■ 결합된 로딩블록 위에 양면 테이프를 붙이고 반대편 커버를 제거합니다. ■ Удалите защитную пленку с одной стороны наклейки и затем приклейте ее клейкой сторо ной к пос адочной рамке. Затем удалите с наклейки верхнюю защитную пленку. ■ 取り付けられたローディングブロックの上に両面テープを貼り、反対側のカバーをはがします。 ■ 在结合的装载块上贴双面胶，去除双面胶的另一侧底纸。 ■...
- Seite 11 4) AMD Socket FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2 설치방법 / Установка водоблока / ウォーターブロックの取付方法 / 水冷头的安装方法 ① ■ 너트를 소켓타입에 맞게 백플레이트에 장착한 후 사이드 캡으로 고정합니다. ■ Вставьте гайки в упорную пластину в соответствии с отверстиями на платформе и за крепите их...
- Seite 12 ④ ■ 마더보드에 장착되어 있는 클립서포트를 분해한 후 백플레이트를 마더보드의 클립 서포트 체결 홀에 맞춰 마더보드 뒷면에 접착하여 고정합니다. Демонтаж стандартной планки крепления процессора производится путем вывинчив ания 4болтов, ■ расположенных в ее углах (методы демонтажа могут различаться, дл я получения подробного описан ия...
- Seite 13 6. Radiator 설치방법 / Установка водоблока / ウォーターブロックの取付方法 / 水冷头的安装方法 ■ 후면 배기팬이 없는 케이스에 설치시 케이스 후면 배기팬 장착홀에 맞춰 흑색볼트 A로 라디에이터를 장착합니다. ■ При установке в корпусе без заднего охлаждающ его вент илято ра закрепите на его месте радиатор, сопоставив отв ерстия...
- Seite 14 Waterblock Radiator 전원연결 / Присоединение питания / 電源接続 3Pin 4Pin / 连接电源 ■ 라디에이터의 4핀 커넥터와 워터블록의 3핀 커넥터를 마더보드에 연결합니다. ■ Присоедините 4х контактный коннектор радиатораи 3х контактный коннектор водоблока к материн ской плате. ■ ラジエーターの4ピンコネクタとウォーターブロックの 3ピンコネクタをマザーボードに接続します。 ■ 将散热器的4-pin连接器和Water Block(水冷头)的 3-pin 连接器连接至主板。...
- Seite 15 English Français Deutsch Español .COM...
- Seite 16 ■ If any problem is found, contact the retailer to obtain a replacement. ■ Zalman Tech Co., Ltd. is not responsible for any damages due to overclocking, transportation, or misues. ■ Product design and specifications may be revised to improve quality and performance.
- Seite 17 3. Components / Composants / Komponenten / Componentes Cooler / Radiateur Backplate / Plaque arrière User’s Manual / Manuel utilisateur Cooler / Radiador Rückplatte / Placa de atrás Bedienungsanleitung / Manual de uso ■ Nuts & Nuts(Slide) Caps ■ Gold Bolt ■...
- Seite 18 Installation Requirements / Verification avant installation / Vorsichtsmaßnahmen vor der Installation / Verificación antes de la instalación 1) Water block Space Requirements / Bloc de l'eau Vérifiez d’espace libre / Kühler Platzbedarf berücksichtigen / Water block requerimiento de espacio ■ The cooler installation requires unobstructed 85mm 70mm...
- Seite 19 5. Water block installation / Installation de bloc d’eau / Installation des Wasser-Blocks / Cómo instalar bloque de agua A. Socket Clip Installation / Installation de la pince de socket / Installation der Klemmplatte für jeden Sockeltyp / Cómo instalar Grapas de cada casquillo 1) Intel Socket Clip Installation / Méthodes d'installation / Zur Installation / Instalación ■...
- Seite 20 2) AMD Socket Clip Installation / Méthodes d'installation / Zur Installation / Instalación ■ Install the AMD clip on the water block base with the silver bolt (3mm) ■ Installez le clip AMD sur la base du bloc de l'eau avec le (3mm) Boulon argenté...
- Seite 21 B. Socket Installation / Installation socket / Installation der für jeden Sockeltyp / Cómo instalar de cada casquillo ※ Chose the appropriate installation method on the pages depending on a user’s socket type, and then install clip support ※ Veuillez monter votre socket d’après le manuel d’installation. ※...
- Seite 22 Caution / Attention / Vorsicht / precaución ■ Take note of the orientation of the Nuts and the Side Caps. ■ Faite attention au sens de l’écrou et écrou borgne. ■ Einsteckrichtung der Schrauben und Seitenkappe berücksichtigen ■ Tenga cuidado con la dirección de inserción de las tuercas y los cabezales laterales.
- Seite 23 ② ■ Peel off one side of the Double-sided Tape and attach it with the sticky side facing the Loading block. Then, peel off the top cover. ■ Détachez un côté du scotch double face et l’attachez avec le côté collant vers le bloc de chargement. Ensuite, enlevez le film de protection.
- Seite 24 4) AMD Socket FM2 / FM1 / AM3+ / AM3 / AM2+ / AM2 Installation / Méthodes d'installation / Zur Installation / Instalación ① ■ Insert the Nuts to the Backplate according to the socket type and secure them with Side Caps. ■...
- Seite 25 ④ ■ Dismantle the CPU cooler retention bracket on the motherboard by unscrewing the four bolts located at each corner (method may vary; consult the motherboard manual for details). Be sure to keep the retention bracket so the stock CPU cooler can be used as a backup. ■...
- Seite 26 6. Radiator Installation / Méthodes d'installation / Zur Installation / Instalación ■ For case without the rear exhaust fan- align it with rear air vent and use the black bolt A to install the radiator ■ En cas de l’absence de ventilateur d’arrière – alignez le trou de montage de ventilateur d’arrière et tinstallez le radiateur avec le boulon noir A.
- Seite 27 Water block Radiator 3) Connecting power / Connexion de l'alimentation 3Pin 4Pin Netzkabel anschließen / Conectar energía ■ Connect the radiator 4-pin and Water block 3-pin connector to the motherboard ■ Branchez le connecteur à 4 pin du radiateur et celui à 3 pin du bloc de l’eau à...
- Seite 28 .COM...
