②

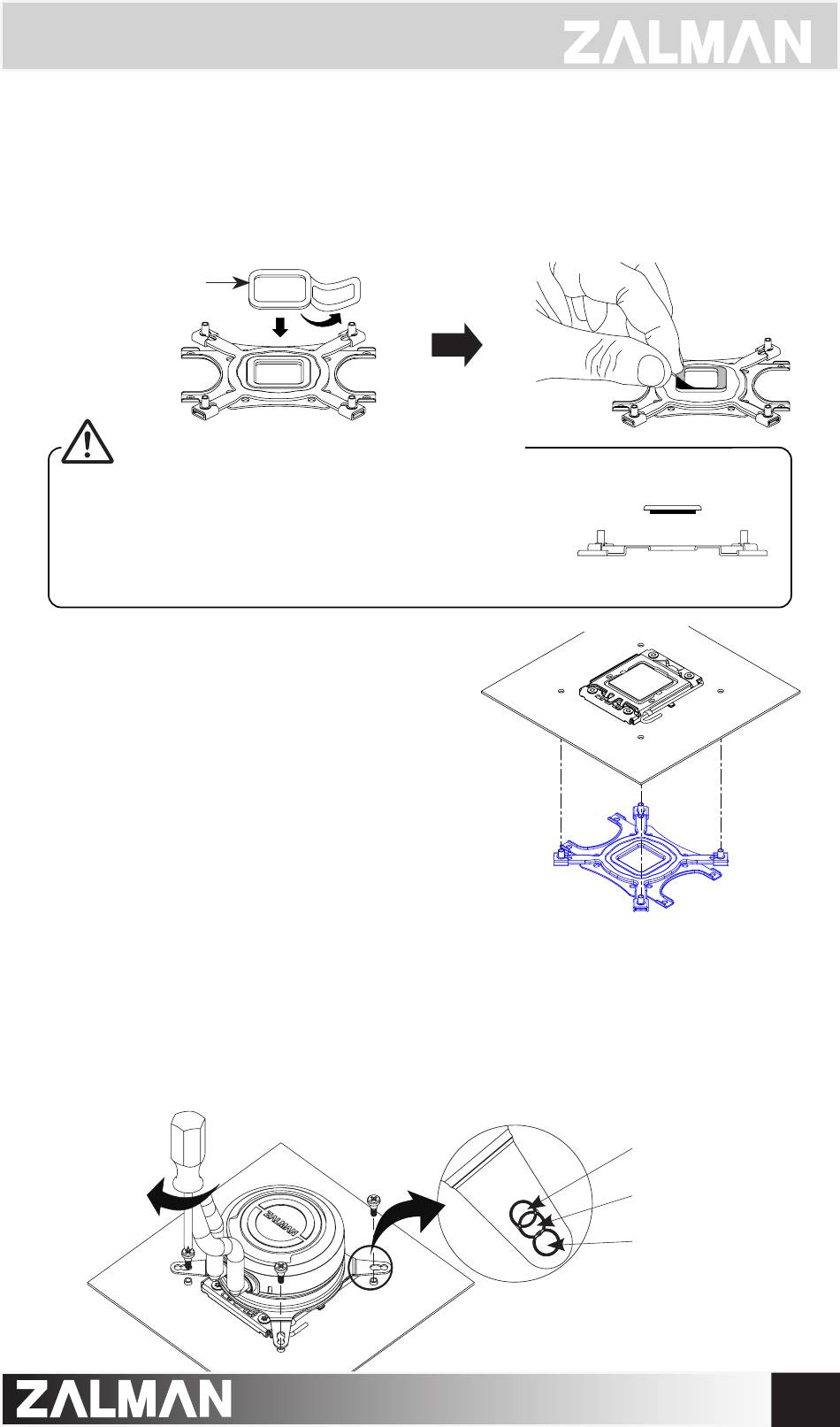

■ Peel off one side of the Double-sided Tape and attach it with the sticky side facing the Loading block. Then, peel
off the top cover.
■ Détachez un côté du scotch double face et l'attachez avec le côté collant vers le bloc de chargement. Ensuite,
enlevez le film de protection.
■ Auf der einbauten Trägerplatte das Klebeband aufkleben und dessen Schutzfolie entfernen.
■ Adhiera la cinta de doble lado sobre el bloque de carga adherido y elimine la cubierta del lado opuesto.
■ Double-sided tape
■ Scotch double face
■ Doppelseitiger Klebeband
■ Cinta de doble lados
Caution / Attention / Vorsicht / precaución
■
Please note that the sticky side of the Loading Block serves to attach the
Loading Block to the backplate.
■
Veuillez noter que le côté collant du bloc de chargement sert à fixer le bloc
de chargement à la plaque arrière.
■
Die Einbaurichtung der Trägerplatte beachten.
■
Tenga cuidado con la dirección de adhesión del bloque de carga.
③
■
Attach the Backplate assembly to the back side of the
motherboard by aligning the Nuts to the motherboard
mountingholes. If you were unsuccessful at first attempt, you
may continue with the installation without the Double-sided
Tape as it is not a necessary component.
■
Fixez l'ensemble de plaque arrière à l'arrière de la carte mère
en alignant les écrous. Si vous n'avez pas réussi à la première
tentative, vous pouvez continuer avec l'installation sans le
scotch double face comme il n'est pas un élément nécessaire.
■
Die Rückplatte mit der Aufnahmebohrung von der Hauptplatine
zentrieren und auf der Rückseite der Platine aufkleben.
■
Fije la placa de atrás a la parte tracera del tablero principal
alineando el agujero de montaje de garpas del tablero principal.
④
■
Apply the thermal grease provided on the CPU surface, and then use the silver bolt B (3mm) to install the
water block.
■
Appliquer la graisse thermique disposée sur la surface de la CPU, et ensuite fixer le bloc de l'eau avec la
vis argentée B (3mm).
■
Mitgelieferte Thermalpaste auf CPU-Oberfläche auftragen und den Wasser-Block mit entsprechenden
Schrauben B (3mm) befestigen.
■
Aplique la grasa termal suministrada con cantidad adecuada a la superficie de CPU y fije el bloque de
agua con el perno plateado(3mm).
.COM
O
Socket 775
Socket 1156/1155/1150
Socket 2011/1366
8
