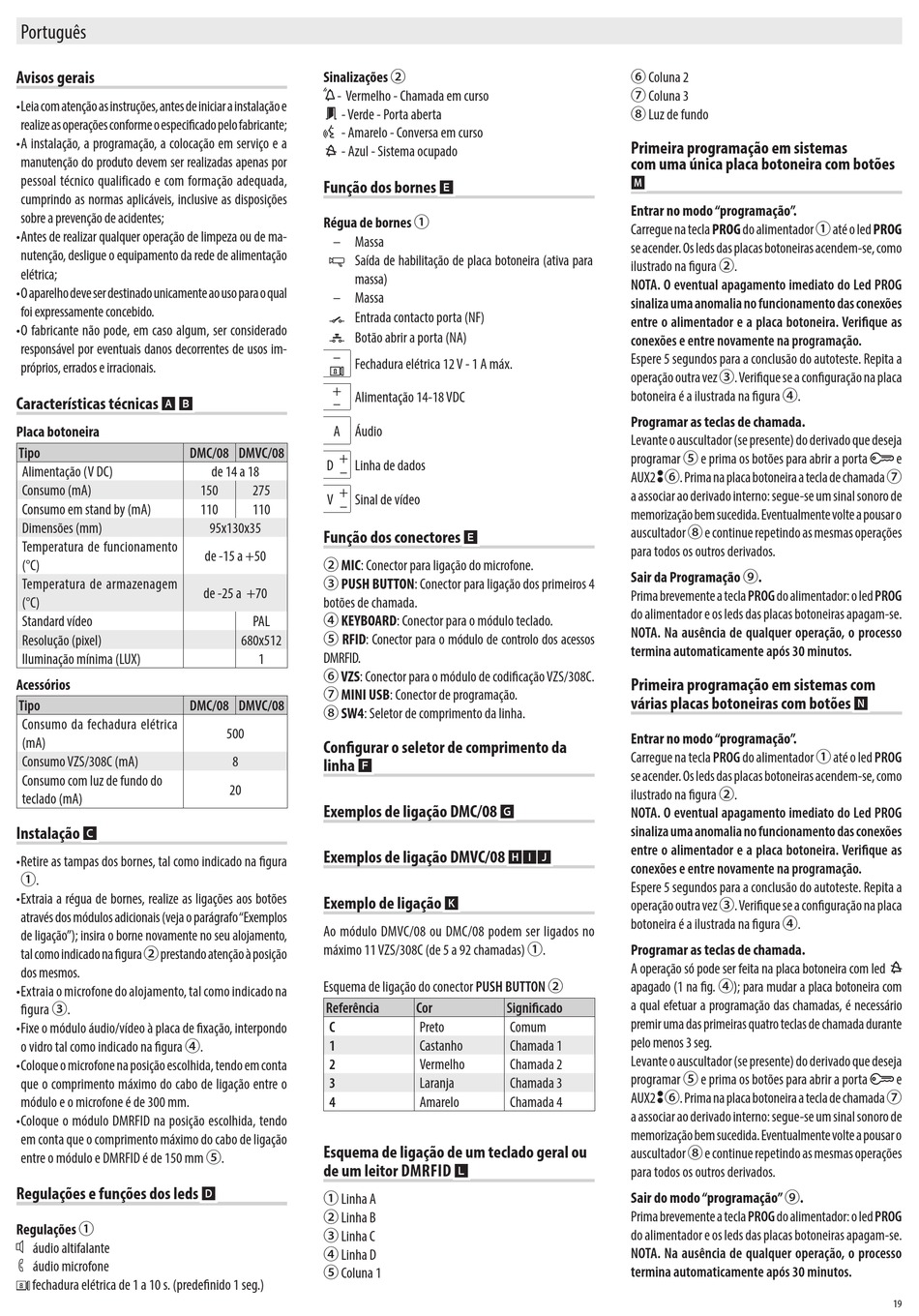

Português
Avisos gerais
• Leia com atenção as instruções, antes de iniciar a instalação e
realize as operações conforme o especificado pelo fabricante;
• A instalação, a programação, a colocação em serviço e a
manutenção do produto devem ser realizadas apenas por
pessoal técnico qualificado e com formação adequada,
cumprindo as normas aplicáveis, inclusive as disposições
sobre a prevenção de acidentes;
• Antes de realizar qualquer operação de limpeza ou de ma-
nutenção, desligue o equipamento da rede de alimentação
elétrica;
• O aparelho deve ser destinado unicamente ao uso para o qual
foi expressamente concebido.
• O fabricante não pode, em caso algum, ser considerado
responsável por eventuais danos decorrentes de usos im-
próprios, errados e irracionais.
Características técnicas
A B
Placa botoneira
Tipo DMC/08 DMVC/08
Alimentação (V DC)
Consumo (mA)
Consumo em stand by (mA)
Dimensões (mm)
Temperatura de funcionamento
(°C)
Temperatura de armazenagem
(°C)
Standard vídeo
Resolução (pixel)
Iluminação mínima (LUX)
Acessórios
Tipo DMC/08 DMVC/08
Consumo da fechadura elétrica
(mA)
Consumo VZS/308C (mA)
Consumo com luz de fundo do
teclado (mA)
Instalação
C
• Retire as tampas dos bornes, tal como indicado na figura
①.
• Extraia a régua de bornes, realize as ligações aos botões
através dos módulos adicionais (veja o parágrafo "Exemplos
de ligação"); insira o borne novamente no seu alojamento,
tal como indicado na figura ② prestando atenção à posição
dos mesmos.
• Extraia o microfone do alojamento, tal como indicado na
figura ③.
• Fixe o módulo áudio/vídeo à placa de fixação, interpondo
o vidro tal como indicado na figura ④.
• Coloque o microfone na posição escolhida, tendo em conta
que o comprimento máximo do cabo de ligação entre o
módulo e o microfone é de 300 mm.
• Coloque o módulo DMRFID na posição escolhida, tendo
em conta que o comprimento máximo do cabo de ligação
entre o módulo e DMRFID é de 150 mm ⑤.
Regulações e funções dos leds
Regulações ①
áudio altifalante
áudio microfone
fechadura elétrica de 1 a 10 s. (predefinido 1 seg.)
Sinalizações ②
- Vermelho - Chamada em curso
- Verde - Porta aberta
- Amarelo - Conversa em curso
- Azul - Sistema ocupado
Função dos bornes
Régua de bornes ①
– Massa
Saída de habilitação de placa botoneira (ativa para
massa)
– Massa
Entrada contacto porta (NF)
Botão abrir a porta (NA)
– Fechadura elétrica 12 V - 1 A máx.
+ Alimentação 14-18 VDC
–
A Áudio
D + Linha de dados
de 14 a 18 –
150 275
V + Sinal de vídeo
–
110 110
95x130x35
Função dos conectores
de -15 a +50
② MIC: Conector para ligação do microfone.
③ PUSH BUTTON: Conector para ligação dos primeiros 4
de -25 a +70
botões de chamada.
④ KEYBOARD: Conector para o módulo teclado.
PAL
⑤ RFID: Conector para o módulo de controlo dos acessos
680x512
DMRFID.
1
⑥ VZS: Conector para o módulo de codificação VZS/308C.
⑦ MINI USB: Conector de programação.
⑧ SW4: Seletor de comprimento da linha.
500
Configurar o seletor de comprimento da
8
linha
F
20
Exemplos de ligação DMC/08
Exemplos de ligação DMVC/08
Exemplo de ligação
Ao módulo DMVC/08 ou DMC/08 podem ser ligados no
máximo 11 VZS/308C (de 5 a 92 chamadas) ①.
Esquema de ligação do conector PUSH BUTTON ②
Referência
C
1
2
3
4
Esquema de ligação de um teclado geral ou
de um leitor DMRFID
D
① Linha A
② Linha B
③ Linha C
④ Linha D
⑤ Coluna 1
E
E
G
HIJ
K
Cor Significado
Preto Comum
Castanho Chamada 1
Vermelho Chamada 2
Laranja Chamada 3
Amarelo Chamada 4
L
⑥ Coluna 2
⑦ Coluna 3
⑧ Luz de fundo
Primeira programação em sistemas
com uma única placa botoneira com botões
M
Entrar no modo "programação".
Carregue na tecla PROG do alimentador ① até o led PROG
se acender. Os leds das placas botoneiras acendem-se, como
ilustrado na figura ②.
NOTA. O eventual apagamento imediato do Led PROG
sinaliza uma anomalia no funcionamento das conexões
entre o alimentador e a placa botoneira. Verifique as
conexões e entre novamente na programação.
Espere 5 segundos para a conclusão do autoteste. Repita a
operação outra vez ③. Verifique se a configuração na placa
botoneira é a ilustrada na figura ④.
Programar as teclas de chamada.
Levante o auscultador (se presente) do derivado que deseja
programar ⑤ e prima os botões para abrir a porta
AUX2 ⑥. Prima na placa botoneira a tecla de chamada ⑦
a associar ao derivado interno: segue-se um sinal sonoro de
memorização bem sucedida. Eventualmente volte a pousar o
auscultador ⑧ e continue repetindo as mesmas operações
para todos os outros derivados.
Sair da Programação ⑨.
Prima brevemente a tecla PROG do alimentador: o led PROG
do alimentador e os leds das placas botoneiras apagam-se.
NOTA. Na ausência de qualquer operação, o processo
termina automaticamente após 30 minutos.
Primeira programação em sistemas com
várias placas botoneiras com botões
Entrar no modo "programação".
Carregue na tecla PROG do alimentador ① até o led PROG
se acender. Os leds das placas botoneiras acendem-se, como
ilustrado na figura ②.
NOTA. O eventual apagamento imediato do Led PROG
sinaliza uma anomalia no funcionamento das conexões
entre o alimentador e a placa botoneira. Verifique as
conexões e entre novamente na programação.
Espere 5 segundos para a conclusão do autoteste. Repita a
operação outra vez ③. Verifique se a configuração na placa
botoneira é a ilustrada na figura ④.
Programar as teclas de chamada.
A operação só pode ser feita na placa botoneira com led
apagado (1 na fig. ④); para mudar a placa botoneira com
a qual efetuar a programação das chamadas, é necessário
premir uma das primeiras quatro teclas de chamada durante
pelo menos 3 seg.
Levante o auscultador (se presente) do derivado que deseja
programar ⑤ e prima os botões para abrir a porta
AUX2 ⑥. Prima na placa botoneira a tecla de chamada ⑦
a associar ao derivado interno: segue-se um sinal sonoro de
memorização bem sucedida. Eventualmente volte a pousar o
auscultador ⑧ e continue repetindo as mesmas operações
para todos os outros derivados.
Sair do modo "programação" ⑨.
Prima brevemente a tecla PROG do alimentador: o led PROG
do alimentador e os leds das placas botoneiras apagam-se.
NOTA. Na ausência de qualquer operação, o processo
termina automaticamente após 30 minutos.
e
N
e
