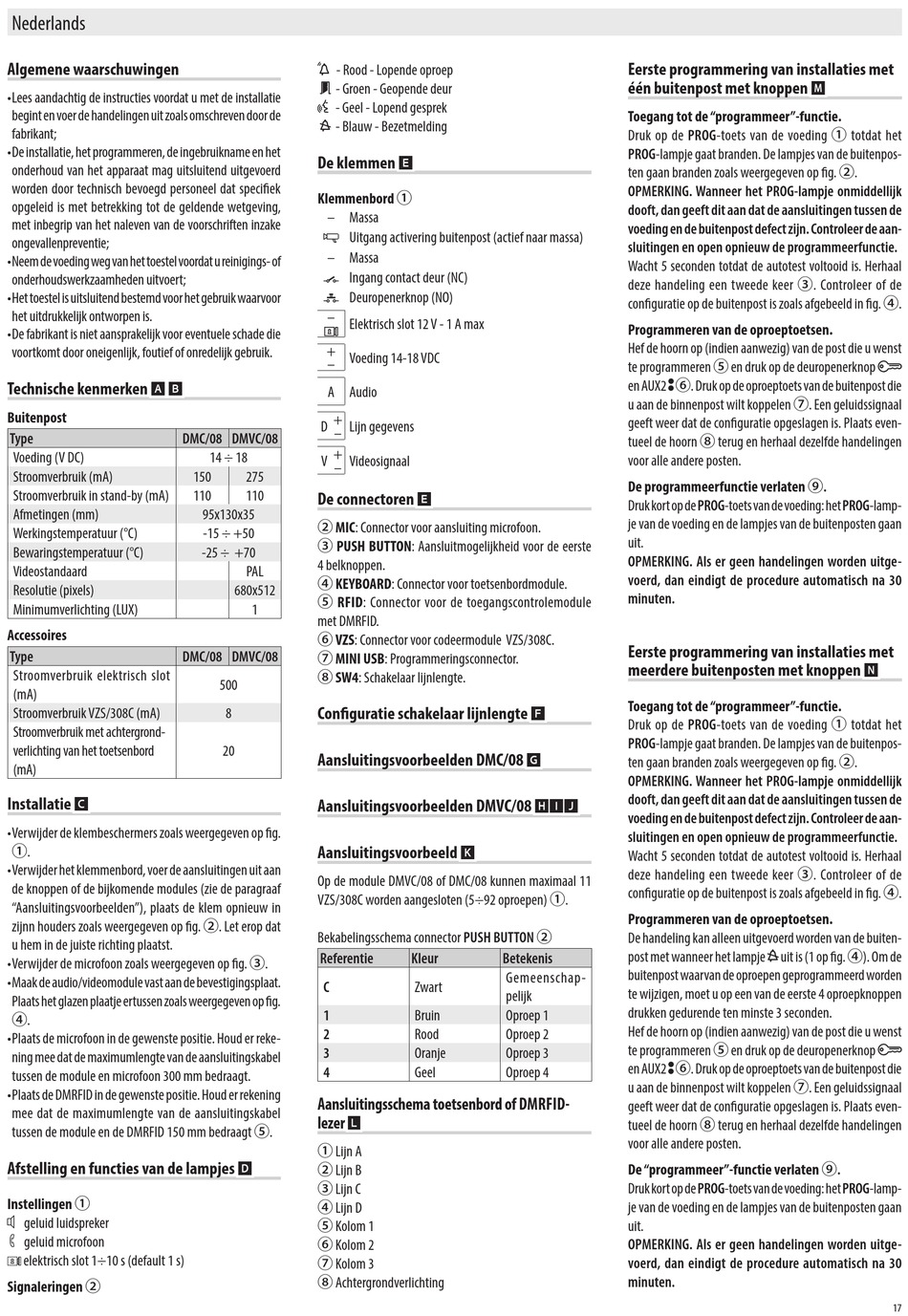

Nederlands
Algemene waarschuwingen
• Lees aandachtig de instructies voordat u met de installatie
begint en voer de handelingen uit zoals omschreven door de
fabrikant;
• De installatie, het programmeren, de ingebruikname en het
onderhoud van het apparaat mag uitsluitend uitgevoerd
worden door technisch bevoegd personeel dat specifiek
opgeleid is met betrekking tot de geldende wetgeving,
met inbegrip van het naleven van de voorschriften inzake
ongevallenpreventie;
• Neem de voeding weg van het toestel voordat u reinigings- of
onderhoudswerkzaamheden uitvoert;
• Het toestel is uitsluitend bestemd voor het gebruik waarvoor
het uitdrukkelijk ontworpen is.
• De fabrikant is niet aansprakelijk voor eventuele schade die
voortkomt door oneigenlijk, foutief of onredelijk gebruik.
Technische kenmerken
A B
Buitenpost
Type
Voeding (V DC)
Stroomverbruik (mA)
Stroomverbruik in stand-by (mA)
Afmetingen (mm)
Werkingstemperatuur (°C)
Bewaringstemperatuur (°C)
Videostandaard
Resolutie (pixels)
Minimumverlichting (LUX)
Accessoires
Type
Stroomverbruik elektrisch slot
(mA)
Stroomverbruik VZS/308C (mA)
Stroomverbruik met achtergrond-
verlichting van het toetsenbord
(mA)
Installatie
C
• Verwijder de klembeschermers zoals weergegeven op fig.
①.
• Verwijder het klemmenbord, voer de aansluitingen uit aan
de knoppen of de bijkomende modules (zie de paragraaf
"Aansluitingsvoorbeelden"), plaats de klem opnieuw in
zijnn houders zoals weergegeven op fig. ②. Let erop dat
u hem in de juiste richting plaatst.
• Verwijder de microfoon zoals weergegeven op fig. ③.
• Maak de audio/videomodule vast aan de bevestigingsplaat.
Plaats het glazen plaatje ertussen zoals weergegeven op fig.
④.
• Plaats de microfoon in de gewenste positie. Houd er reke-
ning mee dat de maximumlengte van de aansluitingskabel
tussen de module en microfoon 300 mm bedraagt.
• Plaats de DMRFID in de gewenste positie. Houd er rekening
mee dat de maximumlengte van de aansluitingskabel
tussen de module en de DMRFID 150 mm bedraagt ⑤.
Afstelling en functies van de lampjes
Instellingen ①
geluid luidspreker
geluid microfoon
elektrisch slot 1÷10 s (default 1 s)
Signaleringen ②
- Rood - Lopende oproep
- Groen - Geopende deur
- Geel - Lopend gesprek
- Blauw - Bezetmelding
De klemmen
Klemmenbord ①
– Massa
Uitgang activering buitenpost (actief naar massa)
– Massa
Ingang contact deur (NC)
Deuropenerknop (NO)
– Elektrisch slot 12 V - 1 A max
+ Voeding 14-18 VDC
–
A Audio
D + Lijn gegevens
–
DMC/08 DMVC/08
V + Videosignaal
14 ÷ 18
–
150 275
110 110
De connectoren
95x130x35
② MIC: Connector voor aansluiting microfoon.
-15 ÷ +50
③ PUSH BUTTON: Aansluitmogelijkheid voor de eerste
-25 ÷ +70
4 belknoppen.
PAL
④ KEYBOARD: Connector voor toetsenbordmodule.
680x512
⑤ RFID: Connector voor de toegangscontrolemodule
1
met DMRFID.
⑥ VZS: Connector voor codeermodule VZS/308C.
DMC/08 DMVC/08 ⑦ MINI USB: Programmeringsconnector.
⑧ SW4: Schakelaar lijnlengte.
500
Configuratie schakelaar lijnlengte
8
20
Aansluitingsvoorbeelden DMC/08
Aansluitingsvoorbeelden DMVC/08
Aansluitingsvoorbeeld
Op de module DMVC/08 of DMC/08 kunnen maximaal 11
VZS/308C worden aangesloten (5÷92 oproepen) ①.
Bekabelingsschema connector PUSH BUTTON ②
Referentie
C
1
2
3
4
Aansluitingsschema toetsenbord of DMRFID-
lezer
L
① Lijn A
D ② Lijn B
③ Lijn C
④ Lijn D
⑤ Kolom 1
⑥ Kolom 2
⑦ Kolom 3
⑧ Achtergrondverlichting
E
E
F
G
HIJ
K
Kleur Betekenis
Gemeenschap-
Zwart
pelijk
Bruin Oproep 1
Rood Oproep 2
Oranje Oproep 3
Geel Oproep 4
Eerste programmering van installaties met
één buitenpost met knoppen
Toegang tot de "programmeer"-functie.
Druk op de PROG-toets van de voeding ① totdat het
PROG-lampje gaat branden. De lampjes van de buitenpos-
ten gaan branden zoals weergegeven op fig. ②.
OPMERKING. Wanneer het PROG-lampje onmiddellijk
dooft, dan geeft dit aan dat de aansluitingen tussen de
voeding en de buitenpost defect zijn. Controleer de aan-
sluitingen en open opnieuw de programmeerfunctie.
Wacht 5 seconden totdat de autotest voltooid is. Herhaal
deze handeling een tweede keer ③. Controleer of de
configuratie op de buitenpost is zoals afgebeeld in fig. ④.
Programmeren van de oproeptoetsen.
Hef de hoorn op (indien aanwezig) van de post die u wenst
te programmeren ⑤ en druk op de deuropenerknop
en AUX2 ⑥. Druk op de oproeptoets van de buitenpost die
u aan de binnenpost wilt koppelen ⑦. Een geluidssignaal
geeft weer dat de configuratie opgeslagen is. Plaats even-
tueel de hoorn ⑧ terug en herhaal dezelfde handelingen
voor alle andere posten.
De programmeerfunctie verlaten ⑨.
Druk kort op de PROG-toets van de voeding: het PROG-lamp-
je van de voeding en de lampjes van de buitenposten gaan
uit.
OPMERKING. Als er geen handelingen worden uitge-
voerd, dan eindigt de procedure automatisch na 30
minuten.
Eerste programmering van installaties met
meerdere buitenposten met knoppen
Toegang tot de "programmeer"-functie.
Druk op de PROG-toets van de voeding ① totdat het
PROG-lampje gaat branden. De lampjes van de buitenpos-
ten gaan branden zoals weergegeven op fig. ②.
OPMERKING. Wanneer het PROG-lampje onmiddellijk
dooft, dan geeft dit aan dat de aansluitingen tussen de
voeding en de buitenpost defect zijn. Controleer de aan-
sluitingen en open opnieuw de programmeerfunctie.
Wacht 5 seconden totdat de autotest voltooid is. Herhaal
deze handeling een tweede keer ③. Controleer of de
configuratie op de buitenpost is zoals afgebeeld in fig. ④.
Programmeren van de oproeptoetsen.
De handeling kan alleen uitgevoerd worden van de buiten-
post met wanneer het lampje uit is (1 op fig. ④). Om de
buitenpost waarvan de oproepen geprogrammeerd worden
te wijzigen, moet u op een van de eerste 4 oproepknoppen
drukken gedurende ten minste 3 seconden.
Hef de hoorn op (indien aanwezig) van de post die u wenst
te programmeren ⑤ en druk op de deuropenerknop
en AUX2 ⑥. Druk op de oproeptoets van de buitenpost die
u aan de binnenpost wilt koppelen ⑦. Een geluidssignaal
geeft weer dat de configuratie opgeslagen is. Plaats even-
tueel de hoorn ⑧ terug en herhaal dezelfde handelingen
voor alle andere posten.
De "programmeer"-functie verlaten ⑨.
Druk kort op de PROG-toets van de voeding: het PROG-lamp-
je van de voeding en de lampjes van de buitenposten gaan
uit.
OPMERKING. Als er geen handelingen worden uitge-
voerd, dan eindigt de procedure automatisch na 30
minuten.
M
N
