INSTALLATION SUR UN MUR OU SUR UNE AUTRE
SURFACE VERTICALE
Cette unité peut être montée sur un mur ou une autre surface verticale adéquate. Lorsqu'il est plein d'eau,
l'appareil est trop lourd pour être installé sur une palissade en bois conventionnelle. Il doit donc être fixé à un

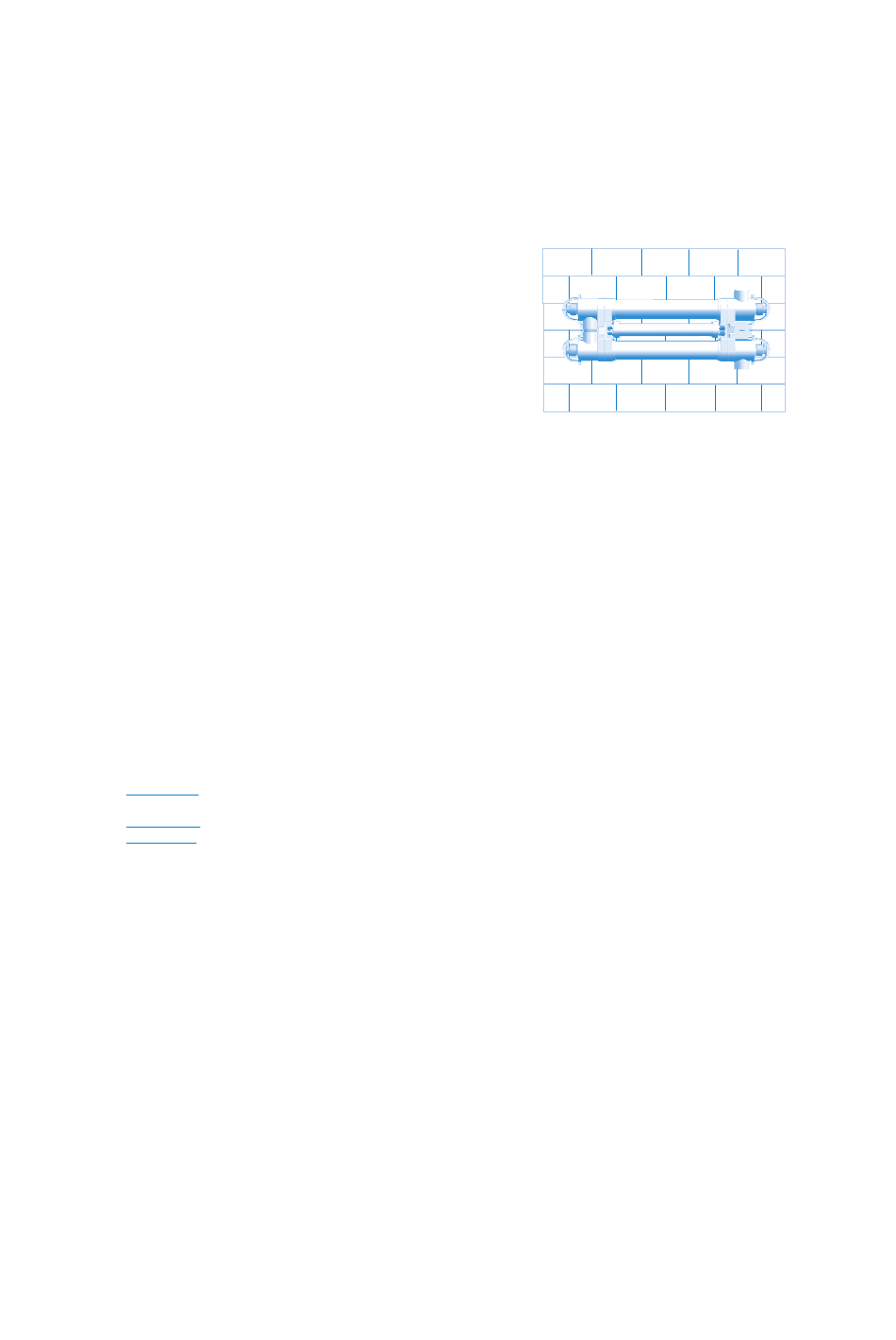

mur, comme illustré sur le schéma ci-dessous, en utilisant le kit de fixation fourni.
Attention : Pour empêcher que cette unité ne tombe dans l'eau, ne
pas l'installer au-dessus ou sur le rebord du bassin. Ne pas brancher
l'unité sur le courant de secteur tant qu'elle n'a pas été installée et
fixée correctement.
Le kit de fixation réunit six jeux de vis, rondelles et chevilles. Utiliser
les chevilles pour installer l'unité sur une surface en brique. Identifier
la plaque d'installation de chaque côté de l'unité. Si l'on suppose que
l'unité sera installée comme illustré ci-dessus, utiliser la fente ouverte
de la plaque de fixation de gauche et la longue fente centrale de la
plaque de fixation de droite pour positionner et fixer l'unité. Ensuite,
marquer les fentes supérieure et inférieure sur chaque plaque de fixation. Utiliser les six fixations pour installer
l'unité et vérifier que la rondelle est bien en place entre la tête de la vis et la plaque de fixation en plastique.
BRANCHEMENT A L'ALIMENTATION EN EAU
Cette unité a des orifices d'entrée et de sortie décalés permettant l'usage de tuyau de plastique BSP rigide de 2"
ou 63 mm. En cas d'utilisation d'un tuyau de plastique BSP de 2", la connexion collée sera effectuée au second
étage décalé des orifices d'entrée et de sortie. En cas d'utilisation d'un tuyau de plastique rigide de 63 mm, la
connexion sera effectuée au premier étage décalé des orifices d'entrée et de sortie.
L'unité peut également être connectée à des tuyaux flexibles, à l'aide de raccords de plomberie adéquats (qui ne
sont pas fournis). Pour assurer un débit sans restriction, il est recommandé de ne pas plomber l'unité à moins
d'avoir une tuyauterie d'au moins 50 mm.
DÉBITS
Veuillez noter que, pour obtenir une performance optimale, nous vous conseillons de faire passer toute l'eau de
votre bassin par l'unité UV environ une fois toutes les trois heures.
Unité Débit maximum
UV110 36 000 litres par heure
BRANCHEMENT A L'ALIMENTATION ELECTRIQUE
Consulter un électricien compétent
Attention : N'utiliser aux environs du bassin, dans le jardin, que si l'installation est conforme aux réglementations
de câblage en vigueur.
Attention : Toujours débrancher les appareils installés dans le bassin avant les travaux d'entretien.
Attention : Le courant doit être alimenté par le biais d'un disjoncteur différentiel avec un courant de service
résiduel nominal maximum de 30 mA.
Important : Cette unité a été conçue pour être reliée de manière permanente à l'alimentation de secteur à l'aide du
2
câble de caoutchouc à trois fils de 0,75 mm installé sur l'unité. L'unité doit être branchée en permanence sur le
courant de secteur à l'intérieur d'un boîtier sec et étanche et par un fusible à broche bipolaire commuté avec un
espace de contact minimum de 3 mm. Le fusible à broche doit avoir un fusible de seulement 3 ampères.
Par mesure de sécurité, n'utilisez jamais de fusible d'une puissance nominale supérieure.
Cette unité est équipée de 5 mètres de câble. Pour empêcher que l'unité ne tombe accidentellement dans le
bassin, nous recommandons fortement de la placer à une distance minimum de 2 mètres du bord du bassin.Tout
câblage flexible utilisé entre l'unité et le câblage permanent doit également être maintenu à une certaine longueur. Nous
recommandons une longueur maximum d'1,5 mètre.
Code des couleurs du câble d'alimentation électrique : marron sous tension, bleu neutre, jaune/vert terre.
REMPLACEMENT DU FUSIBLE INTERNE
S'assurer de toujours isoler l'unité du courant de secteur avant toute intervention.
Le ballast de cette unité est équipé d'un fusible rapide 5 mm x 20 mm de 3,15 ampères.
