MONTAGE OP EEN WAND OF ANDER VERTICAAL OPPERVLAK
Dit toestel kan worden gemonteerd op een wand of een ander geschikt verticaal oppervlak. Als het toestel vol
water zit, is het te zwaar om het op een conventioneel houten geleiderpaneel te monteren. Daarom moet het

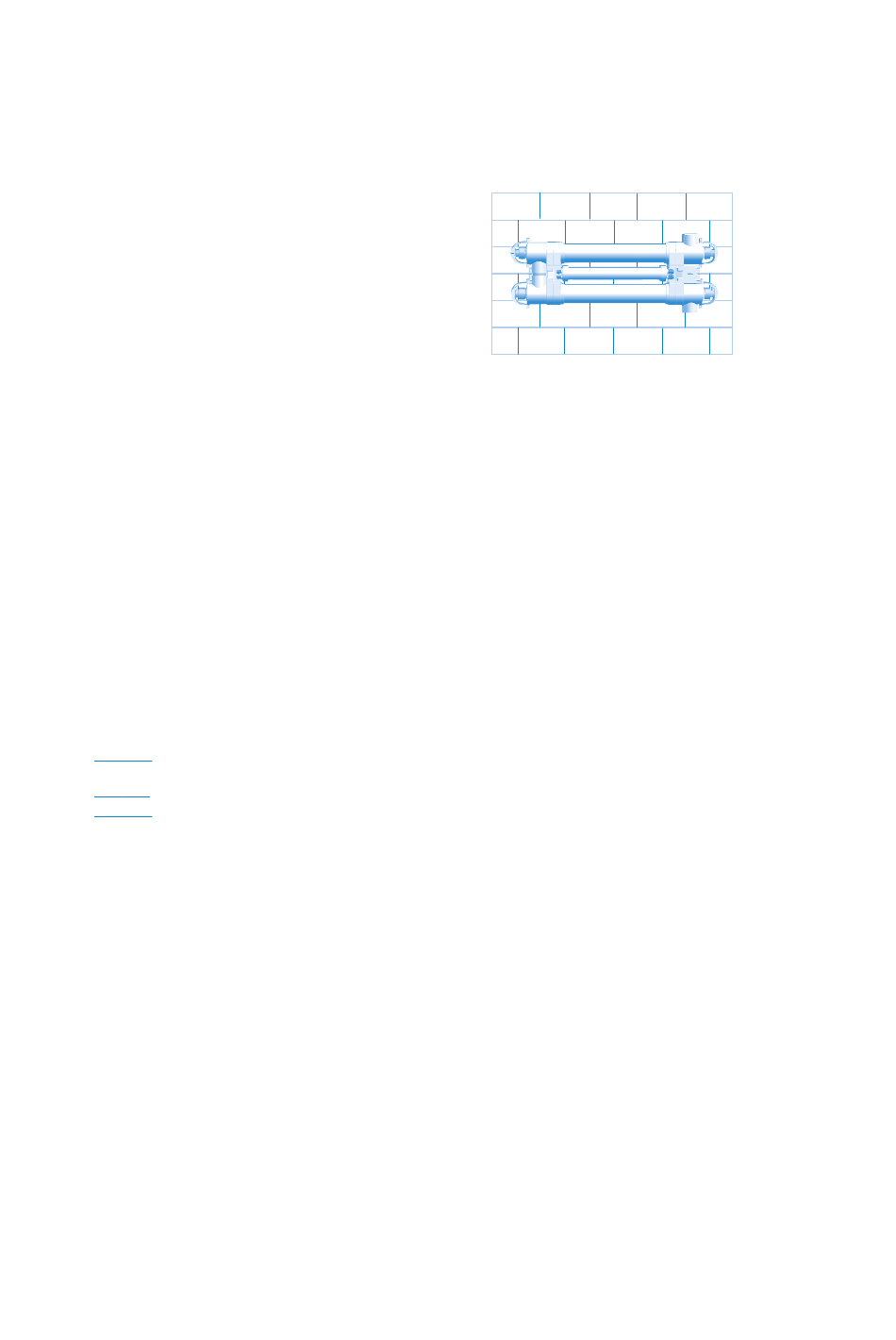

toestel op een wand worden gemonteerd, zoals in het onderstaande diagram wordt getoond en met gebruik van
de meegeleverde montagekit.
Opgelet: Om te voorkomen dat dit toestel in het water valt, mag
u het niet boven of naast uw zwembad installeren. Sluit het toestel
pas op de elektrische stroomtoevoer aan wanneer het werd
gedicht en stevig werd vastgemaakt.
De montagekit bestaat uit zes sets schroeven, sluitringen en
rawlpluggen. Gebruik de rawlpluggen in geval van montage op
bakstenen. Zoek het montageplaatje aan beide zijden van het
toestel.Wanneer het toestel werd gemonteerd zoals bovenstaand
wordt getoond, laat u de open sleuf in de linker montageplaat en
de lange middensleuf in de rechter montageplaat samenvallen om het toestel vast te maken. Markeer daarna de
boven- en ondersleuven op elk montageplaatje. Gebruik de zes bevestigingselementen om het toestel te
monteren en zorg dat de vulring tussen de kop van de schroef en de plastic montageplaat zit.
AANSLUITING OP DE WATERVOORZIENING
Dit toestel heeft getrapte instroom- en uitstroompoorten, waarmee een 2" of 63 mm onbuigzame BSP plastic
pijp kan worden gebruikt.Wanneer u een 2" BSP plastic pijp gebruikt, wordt de gelijmde verbinding in de tweede
getrapte fase van de instroom- en uitstroompoorten gemaakt.Wanneer u een 63mm onbuigzame plastic pijp
gebruikt, wordt de gelijmde verbinding in de eerste getrapte fase van de instroom- en uitstroompoorten gemaakt.
Het toestel kan ook worden aangesloten aan buigzame buizen met gebruik van de gepaste buiselementen (niet
meegeleverd). Om een onbelemmerde stroming te garanderen, wordt het aanbevolen dat het toestel niet wordt
aangesloten met leidingswerk van minder dan 1
STROMINGSSNELHEID
Merk op dat we voor een optimale prestatie aanraden dat u het volledige volume van uw zwembad circa een-
maal om de drie uur door het UV-toestel laat stromen.
Toestel
UV110

AANSLUITING OP HET ELEKTRICITEITSNET

Raadpleeg een gecertificeerd elektricien.
Opgelet: Alleen te gebruiken in het gebied van het zwembad wanneer de installatie voldoet aan de relevante
bedradingsnormen
Opgelet: Koppel vóór het onderhoud steeds alle zwembadapparatuur los van de stroomtoevoer.
Opgelet: De stroom moet worden geleverd via een reststroomtoestel met een nominale reststroom die niet
meer dan 30mA bedraagt.
Belangrijk: Dit toestel is bedoeld voor permanente aansluiting op het elektriciteitsnet met gebruik van de
2
driedraads rubber 0.75mm kabel die op het toestel zit. Dit toestel moet permanent worden aangesloten op
het elektriciteitsnet, in een droge, weersbestendige afkapping en met een tweepolig omgeschakelde versmolten
aftakking met een minimale contactopening van 3 mm. De versmolten aftakking mag alleen met een 3 amp
zekering worden bevestigd.
Uit veiligheidsoverwegingen mag u nooit een zekering met een hoger nominaal vermogen gebruiken.
Dit toestel is voorzien van een 5 meter lange stroomkabel. Om te voorkomen dat het toestel per ongeluk in het
zwembad valt, raden we ten sterkste aan dat het toestel stevig wordt vastgemaakt op ten minste 2 meter van de
rand van het zwembad. Beperk ook de buigzame bedrading tussen het toestel en de permanente bedrading tot
een minimale lengte.We raden een maximale lengte van 1,5 meter aan.
Kleurcodering van de hoofdkabel: Bruin onder spanning, Blauw neutraal, Geel/Groen aarding.
1 /
"/50mm.
2
Maximale Stromingssnelheid
36.000 liter per uur.
12
