Allaccio Elettrico - TMC Pro Pool UV110 Bedienungsanleitung

MONTAGGIO SU UN MURO O ALTRA SUPERFICIE VERTICALE
L'unità può essere montata su un muro o su un'altra superficie verticale idonea. Quando è piena d'acqua, l'unità
diventa troppo pesante per consentire il montaggio su un normale recinto di legno e, pertanto, va montata su un

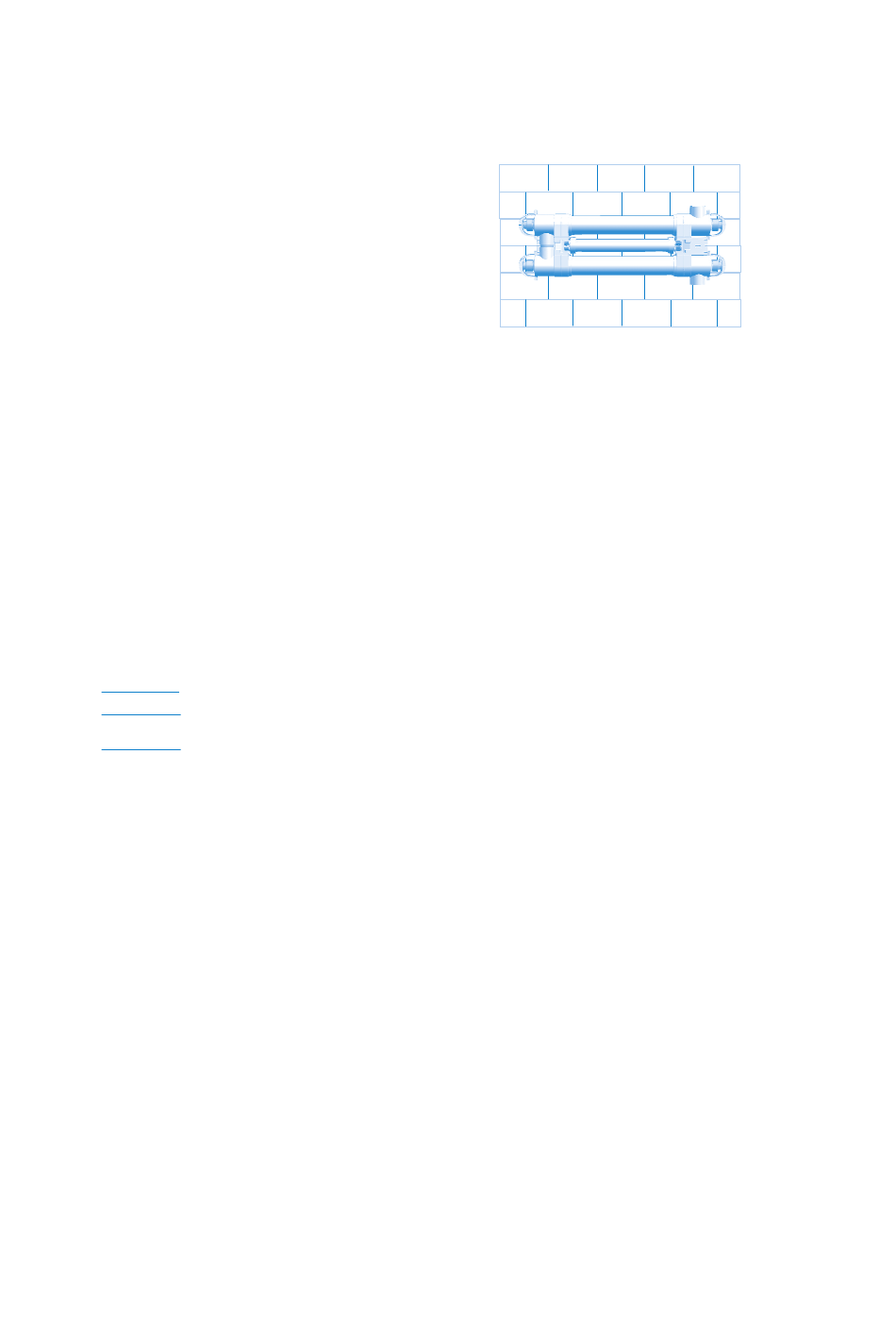

muro come mostrato nel diagramma sottostante, utilizzando il kit di montaggio fornito.
Attenzione: Per evitare che l'unità cada nell'acqua, non
posizionarla sopra o lungo la piscina. Effettuare l'allaccio elettrico
dell'unità solo dopo averla collegata e fissata correttamente.
Il kit di montaggio consta di sei set di viti, rondelle e tasselli a
espansione. Il montaggio su una superficie di mattoni richiede l'uso di
questi ultimi. Identificare la piastra di montaggio situata a ciascuna
estremità dell'unità. Presumendo che l'unità venga montata come
illustrato sopra, usare la scanalatura della piastra di montaggio sinistra
e quella lunga centrale della piastra di destra per regolare e fissare
l'unità. Quindi, segnare le scanalature superiori e inferiori di ciascuna
piastra di montaggio. Utilizzare i sei fissaggi per montare l'unità e verificare che la rondella sia posizionata fra la testa
della vite e la piastra di montaggio di plastica.
ALLACCIO IDRICO
L'unità è dotata di un'entrata e di uno sbocco a gradini che consentono l'uso di tubi di plastica rigidi BSP da
2 pollici o 63 cm. Se si usa il tubo in plastica da 2 pollici, il raccordo verrà incollato al secondo gradino dell'entrata
o dello sbocco; se, invece, si usa un tubo di plastica rigido da 63 cm, viene collegato al primo gradino.
È possibile, inoltre, collegare l'unità a tubi flessibili mediante gli appositi adattatori (non in dotazione). Per garantire
un flusso libero, si raccomanda di usare tubi dal diametro minimo di 1
PORTATE
Per una performance ottimale, si consiglia di far fluire l'intero volume della piscina attraverso l'unità UV a intervalli
di circa tre ore.
Unità
UV110

ALLACCIO ELETTRICO

Rivolgersi a un elettricista qualificato.
Attenzione: Utilizzare nell'area della piscina solo se l'installazione è conforme alle apposite normative di cablaggio.
Attenzione: Staccare sempre tutti gli apparecchi della piscina dalla tensione di rete prima di eseguire qualsiasi
intervento di manutenzione.
Attenzione: L'elettricità deve passare attraverso un dispositivo RCD (Dispositivo di corrente residua) con una
corrente di funzionamento residua nominale non superiore a 30mA.
Importante: L'unità è stata concepita per rimanere sempre collegata alla tensione di rete mediante il cavo a tre
conduttori in gomma da 0,75 mm
essere all'interno di un alloggiamento asciutto e resistente alle intemperie e deve passare attraverso una linea in
derivazione commutata bipolare dotata di fusibile, oltre a presentare un gioco minimo di 3 mm. Usare un fusibile
non superiore a 3 Amp nella linea di derivazione.
Per motivi di sicurezza, non usare un fusibile di potenza maggiore.
L'unità è dotata di un cavo di alimentazione di 5 metri. Per evitare che l'unità cada inavvertitamente nella piscina,
si raccomanda vivamente di sistemarla ad almeno 2 metri di distanza dall'orlo e di accorciare eventuali tubi
flessibili utilizzati fra l'unità e il cablaggio fisso. La lunghezza massima consigliata è di 1,5 metri.
Colori dei cavi della tensione di rete: Fase - marrone, Neutro - blu, Messa a terra – giallo/verde.
SOSTITUZIONE DEL FUSIBILE INTERNO
Isolare sempre l'unità dalla tensione di rete prima di eseguire qualsiasi intervento di manutenzione.
L'unità di controllo di questa unità è dotata di un fusibile a fusione rapida da 5 mm x 20 mm e 3.15 Amp.
Per sostituire il fusibile, rimuovere l'intera unità di controllo tubolare in plastica bianca svitando i due bulloni che la collegano
all'unità principale ed estrarre il gruppo conduttori da ciascuna lampada. Spostare i cavi di alimentazione sulla destra.
Portata max.
8000 galloni inglesi/36.000 litri all'ora
2
in dotazione con l'unità. L'allacciamento elettrico permanente dell'unità deve
16
1 /
pollici/50 mm per il collegamento dell'unità.
2
