MONTAJE EN UN MURO U OTRO TIPO DE SUPERFICIE
VERTICAL
Esta unidad se puede montar en un muro o en otra superficie vertical apropiada. Cuando la unidad se llena de
agua su peso es excesivo para su montaje en un panel de madera de una valla convencional y por tanto, debería

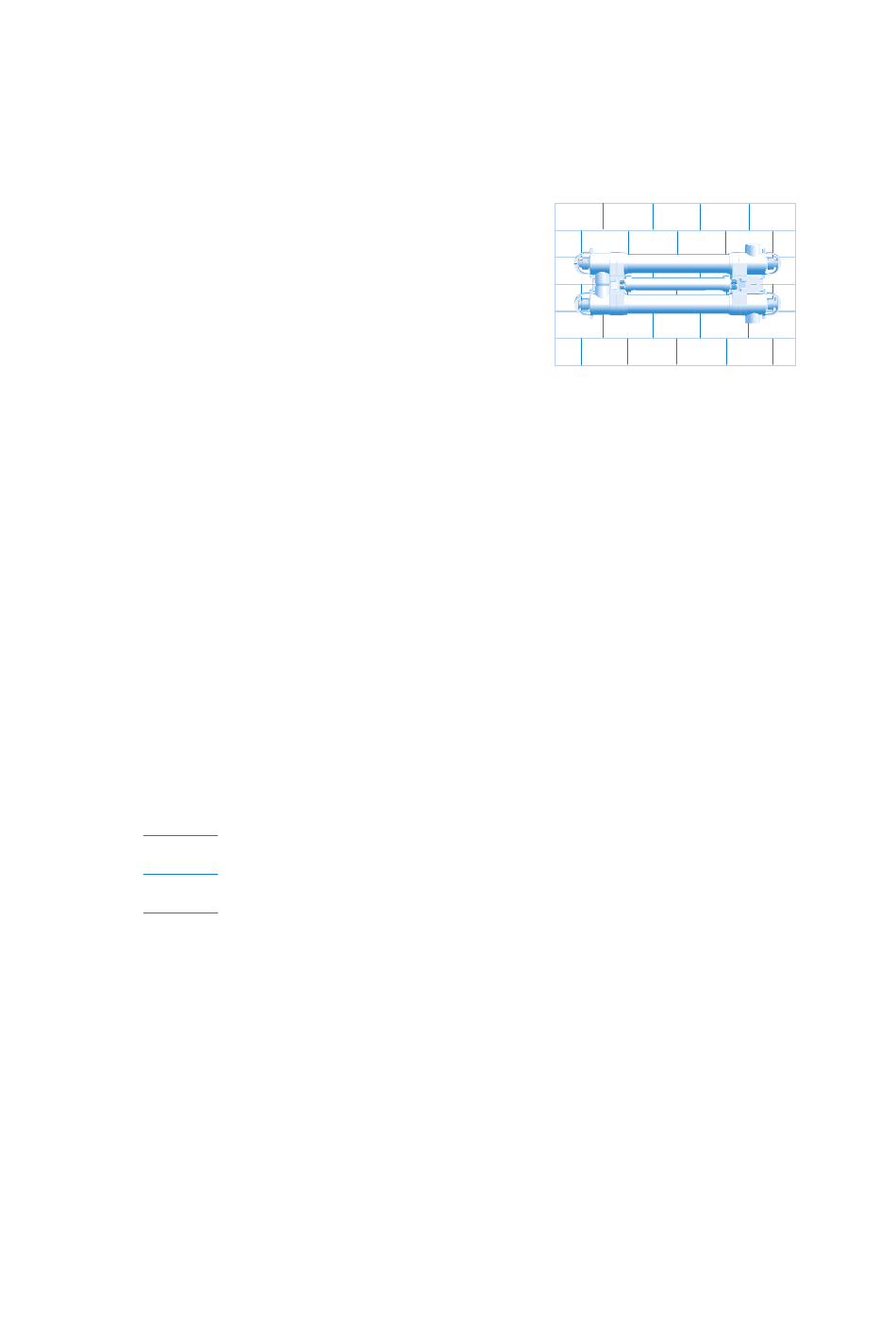

ser montada en un muro, tal y como se muestra en el diagrama siguiente, utilizando el equipo de montaje
suministrado
Precaución: para evitar que la unidad se caiga al agua, no la instale
encima o junto a la piscina. No conecte eléctricamente la unidad
hasta que se haya realizado la fontanería y se haya fijado de forma
segura.
El equipo de montaje consta de seis juegos de tornillos, juntas y
tacos. Utilice los tacos si va a hacer el montaje en ladrillo. Identifique
la placa de montaje en cada uno de los extremos de la unidad. Si la
unidad se monta como se ha indicado anteriormente, utilice la ranura
abierta de la parte izquierda de la placa de montaje y la ranura central larga de la parte derecha para marcar y
fijar la unidad. A continuación marque las ranuras superior e inferior de cada placa de montaje. Utilice los seis
elementos de fijación para montar la unidad y asegúrese de colocar la junta entre la cabeza del tornillo y la placa
de montaje de plástico.
CONEXIÓN AL SUMINISTRO DE AGUA
Esta unidad tiene puertos de entrada y salida escalonados para permitir el uso de tuberías de plástico rígido de
2" BSP o de 63 mm. Si utiliza una tubería de plástico de 2" BSP la conexión de fijación se hará en la segunda fila
escalonada de puertos de entrada y salida. Si utiliza una tubería de plástico de 63 mm la conexión se hará en la
primera fila escalonada de puertos de entrada y salida.
La unidad también se puede conectar a tuberías flexibles utilizando los accesorios de fontanería apropiados (no se
suministran). Para garantizar un flujo constante, se recomienda utilizar tuberías de 1
TASAS DE FLUJO
Para obtener un rendimiento óptimo recomendamos que haga pasar el volumen total del estanque a través de la
unidad UV aproximadamente cada tres horas.
Unidad
UV110
CONEXIÓN AL SUMINISTRO ELÉCTRICO
Consulte con un electricista cualificado.
Precaución: sólo utilice este producto en la zona de la piscina si la instalación cumple la normativa de cableado
eléctrico en vigor.
Precaución: desconecte siempre todos los equipos de la piscina de la fuente de suministro eléctrico antes de
realizar operaciones de mantenimiento.
Precaución: el suministro eléctrico se debe realizar mediante un dispositivo de corriente residual cuyo valor de
corriente residual sea inferior a los 30mA.
Importante: esta unidad ha sido diseñada para estar cableada de forma permanente al suministro eléctrico
utilizando el cable de goma de tres hilos de 0,75 mm
suministro eléctrico dentro de un recinto seco e impermeable y mediante un ramal con fusible con interruptor
de doble polo con un espacio de contacto mínimo de 3 mm. El fusible del ramal sólo debe ser de 3 amperios.
Por razones de seguridad, no use nunca un fusible de más intensidad.
Tasa de Flujo Máximo
8000 galones imp/36.000 litros/9400 galones EUA por hora.
