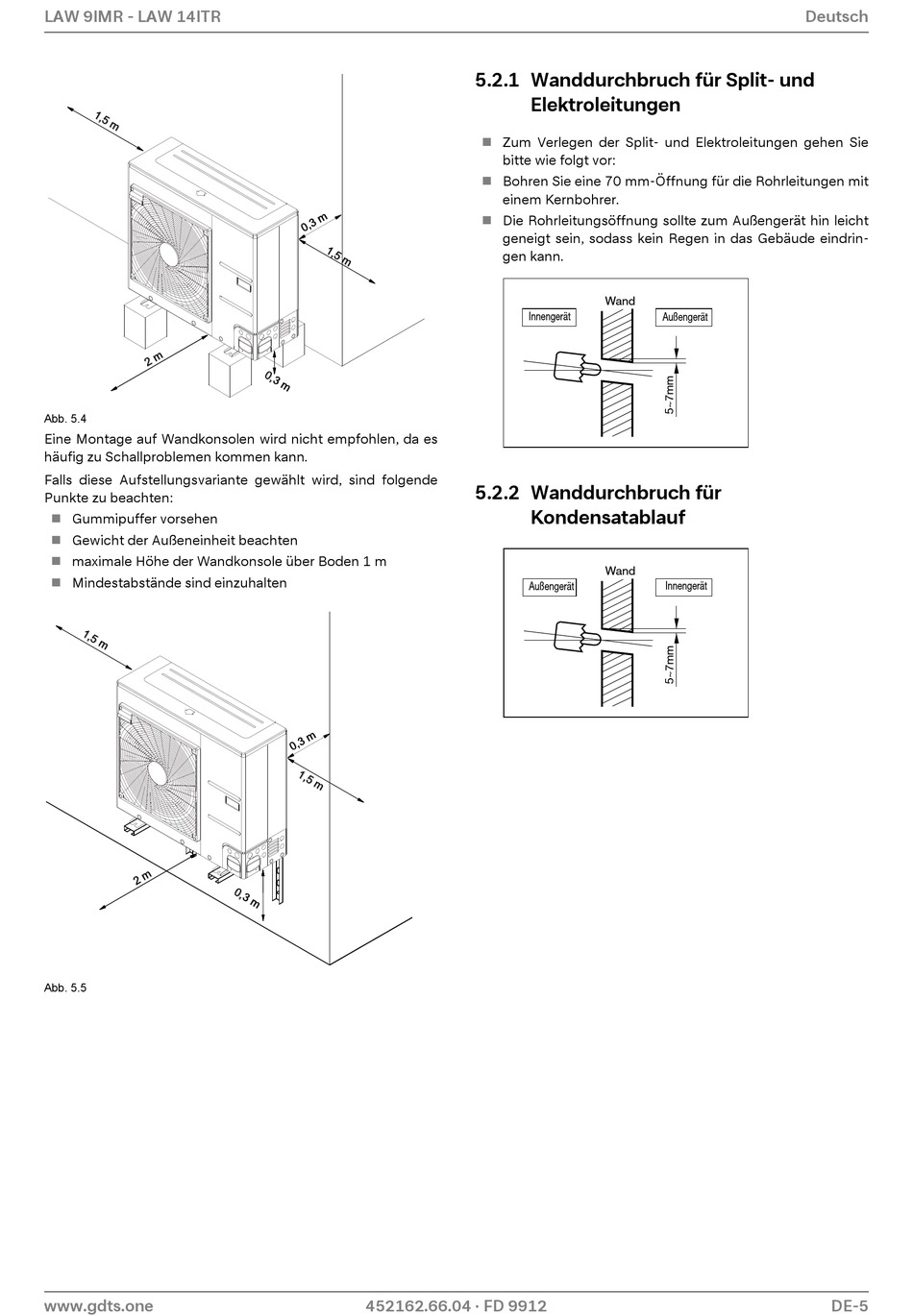

LAW 9IMR - LAW 14ITR
Abb. 5.4
Eine Montage auf Wandkonsolen wird nicht empfohlen, da es
häufig zu Schallproblemen kommen kann.
Falls diese Aufstellungsvariante gewählt wird, sind folgende
Punkte zu beachten:
 Gummipuffer vorsehen
 Gewicht der Außeneinheit beachten
 maximale Höhe der Wandkonsole über Boden 1 m
 Mindestabstände sind einzuhalten
Abb. 5.5
www.gdts.one
5.2.1 Wanddurchbruch für Split- und
Elektroleitungen
 Zum Verlegen der Split- und Elektroleitungen gehen Sie
bitte wie folgt vor:
Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit

einem Kernbohrer.
Die Rohrleitungsöffnung sollte zum Außengerät hin leicht

geneigt sein, sodass kein Regen in das Gebäude eindrin-
gen kann.
Innengerät
5.2.2 Wanddurchbruch für
Kondensatablauf
Außengerät
452162.66.04 · FD 9912
Wand
Außengerät
Wand
Innengerät
Deutsch
DE-5
