Bedienungsanleitung Bahnlaufregler BKS309
Bezeichnungen
Position
Beschreibung
1
Einlaufseite Materialbahn
2
Auslaufseite Materialbahn
3
Laufrichtung Materialbahn
4
Materialsensor, Sensorachse
5
Materialsensor, Sensorachse links
6
Materialkante links
7
Materialkante rechts
8
Materialsensor, Sensorachse rechts
9
Integrierter Bahnlaufregler BKS309.S (optional)
Tabelle 4: Bezeichnungen
Materialsensor immer an Auslaufseite montieren
Bei einer Montage an der Einlaufseite wird keine Regelung möglich
sein.
Materialsensor so nah als möglich bei der Auslaufwalze montieren
Diese Montageposition gewährleistet die höchste Regelqualität
5.1.2 Ausrichten der Materialsensoren

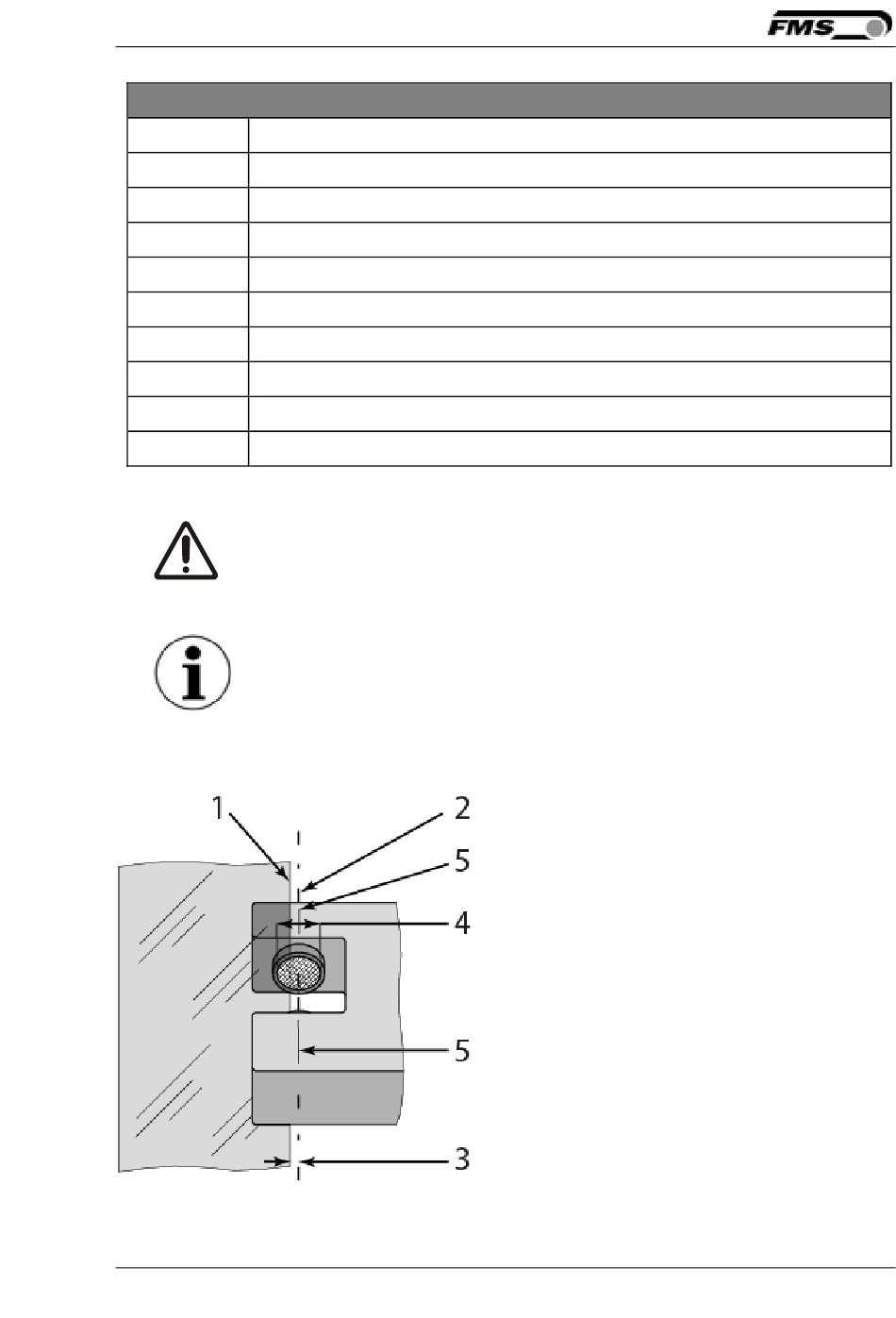

Abbildung 4: Ausrichten Materialsensoren
14.02.2019
BKS309_BA_manual.ai
10
