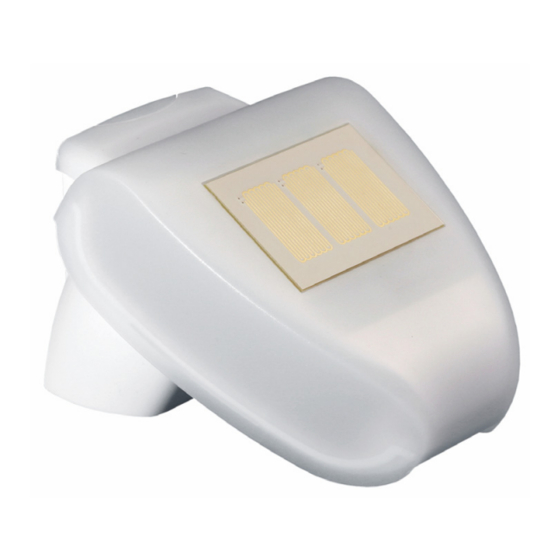

Wetterstation P03/3-RS485
mit RS485-Schnittstelle
und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7 • D-75391 Gechingen • Deutschland
Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20
info@elsner-elektronik.de • www.elsner-elektronik.de
Technische Daten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik P03/3-RS485

Inhaltszusammenfassung für elsner elektronik P03/3-RS485

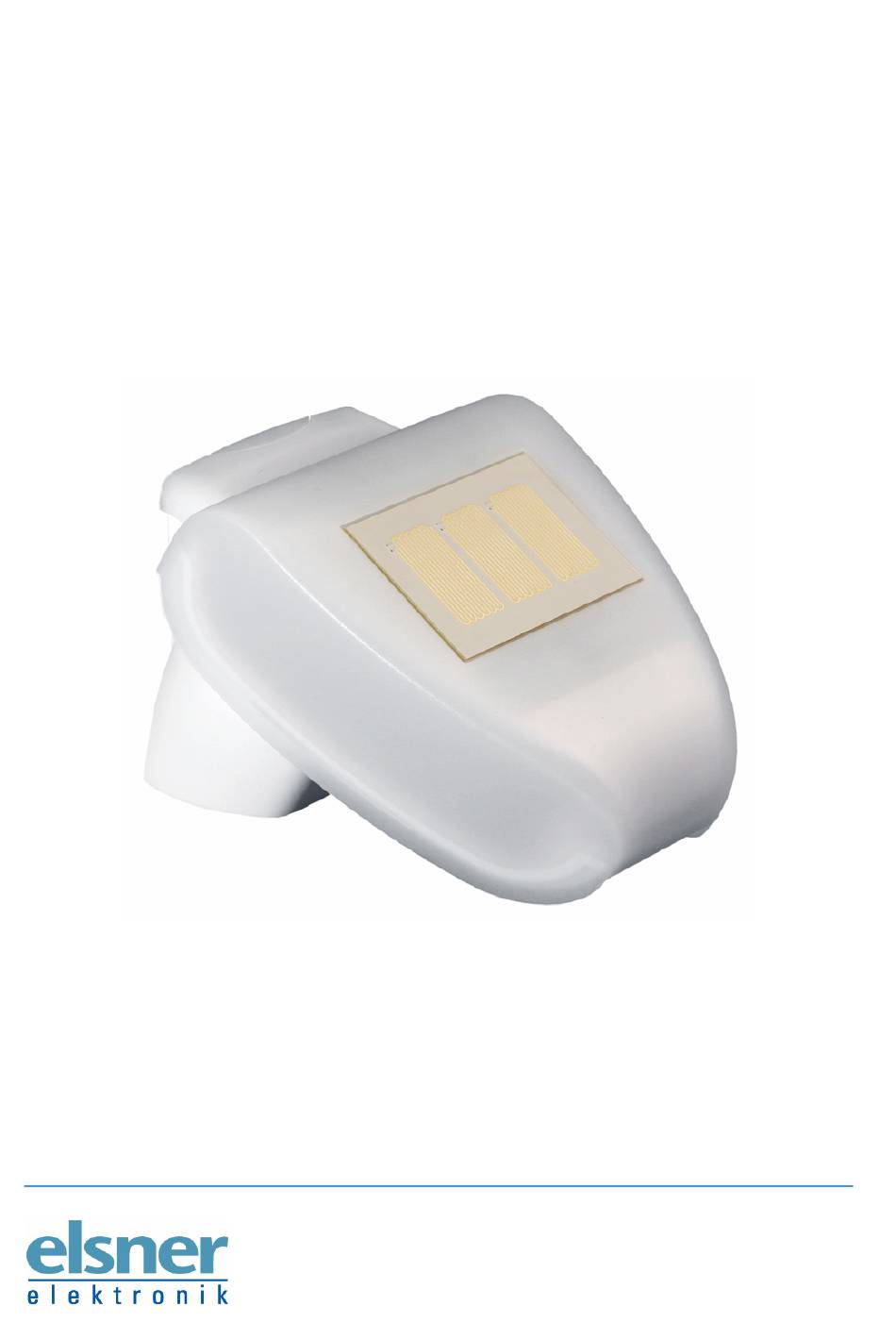

  • Seite 1 Wetterstation P03/3-RS485 mit RS485-Schnittstelle Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de • www.elsner-elektronik.de...

  • Seite 2: Produktbeschreibung

    Wenn das DCF77-Signal nicht empfangen werden kann, erfolgt die Datenausgabe ca. alle 1,35 Sekunden. Die P03/3-RS485 hat vier Anschlüsse, die Datenausgabe erfolgt an den Klemmen A und B. Die Klemmen 1 und 2 sind für die Spannungsversorgung vorgesehen (24 V DC). Die Anschlüsse sind nicht verpolfest.
  • Seite 3 Genauigkeit: ± 35% Zur Beurteilung des Produkts hinsichtlich elektromagnetischer Verträglichkeit wurden folgende Normen herangezogen: EN 60730-1:2000-11 + A11:2002 Das Produkt wurde von einem akkreditierten EMV-Labor entsprechend den oben genannten Normen überprüft. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 4: Aufbau Der Platine

    Aufbau der Platine Abb. 1 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Steckplatz für Anschluss 1: +24 V DC A: Daten 2: GND B: Daten Kontroll-LED DCF77-Empfang Stellschraube DCF77-Antenne Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 5: Übertragungsprotokoll

    Das DCF77-Signal kann leicht gestört werden. Es ist möglich, dass für längere Zeit kein Funkuhrempfang vorhanden ist. Benützen Sie daher die ausgegebene Uhrzeit nur zur Synchronisation einer parallel in Ihrem System laufenden Uhr. Hierzu sollte die Sekunde 0 benutzt werden. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 6 J = Sommerzeit N = Winterzeit ? = nicht definiert Prüfsumme: 1.Zahl Prüfsumme 1. Zahl (Tausender) Prüfsumme: 2.Zahl Prüfsumme 2. Zahl (Hunderter) Prüfsumme: 3.Zahl Prüfsumme 3. Zahl (Zehner) Prüfsumme: 4.Zahl Prüfsumme 4. Zahl (Einer) Endekennung Endekennung 0x03 Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 7 Wetterstation darf nicht durch den Baukörper oder zum Beispiel Bäume abgeschattet werden. Unter der Wetterstation muss mindestens 60 cm Freiraum belassen werden, um eine korrekte Windmessung zu ermöglichen und bei Schneefall ein Einschneien zu verhindern. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 8 Richten Sie die Wetterstation nach Süden aus. Abb. 3 Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Abb. 4 Die Wetterstation muss in der Querrichtung hori- zontal (waagerecht) montiert sein. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 9: Montage Des Halters

    Bei Mastmontage: geschwungene Seite zum Mast, Steg nach unten. Abb. 7 Als ergänzendes, optionales Zubehör ist ein Gelenk-Ausleger für die flexible Wand-, Mast- oder Balkenmontage der Wetterstation bei Elsner Elektronik erhältlich. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 10: Ansicht Der Rückwand Und Bohrplan

    Ansicht der Rückwand und Bohrplan Abb. 8 a Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Abb. 8 b Bohrplan Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 11: Vorbereitung Der Wetterstation

    Der Empfang ist vorhanden, wenn die Kontroll-LED (siehe Abb. 1, Nr. 3) regelmäßig einmal pro Sekunde blinkt (in Sekunde 59 setzt das Blinken einmal aus). 30 Minuten nach dem Einschalten hört die LED auf zu blinken und erlischt. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 12: Anbringen Der Wetterstation

    Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktions- unfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
