Montage Des Halters - elsner elektronik P03/3-RS485 Technische Daten Und Installationshinweise

Montage des Halters

Die Wetterstation beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei
Lieferung mit Klebestreifen an der Gehäuserückseite befestigt.
Befestigen Sie den Halter senkrecht an Wand oder Mast.
Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

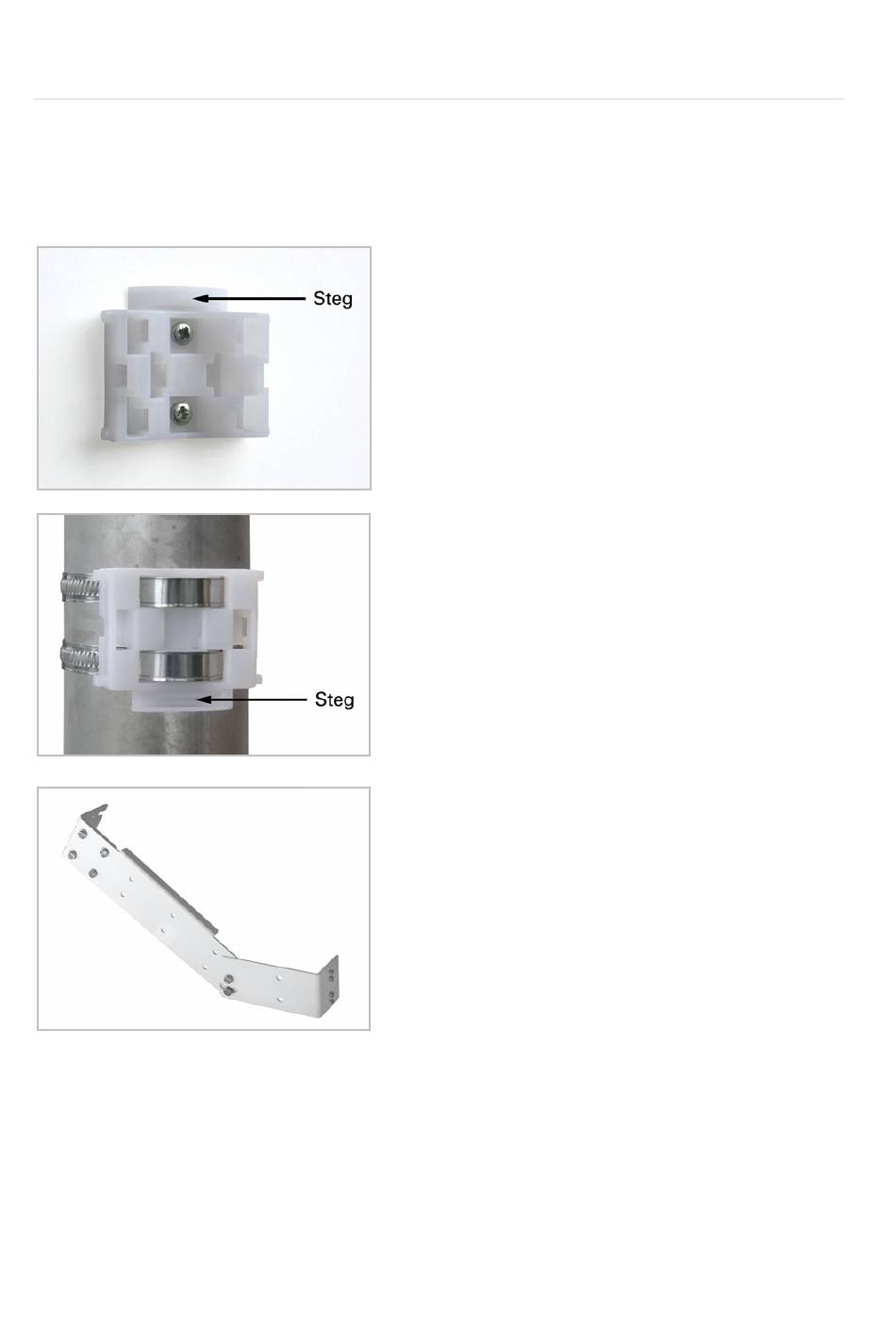

Abb. 5
Bei Wandmontage: ebene Seite zur Wand, halb-
mondförmiger Steg nach oben.
Abb. 6
Bei Mastmontage: geschwungene Seite zum
Mast, Steg nach unten.
Abb. 7
Als ergänzendes, optionales Zubehör ist ein
Gelenk-Ausleger für die flexible Wand-, Mast-
oder Balkenmontage der Wetterstation bei Elsner
Elektronik erhältlich.
9
