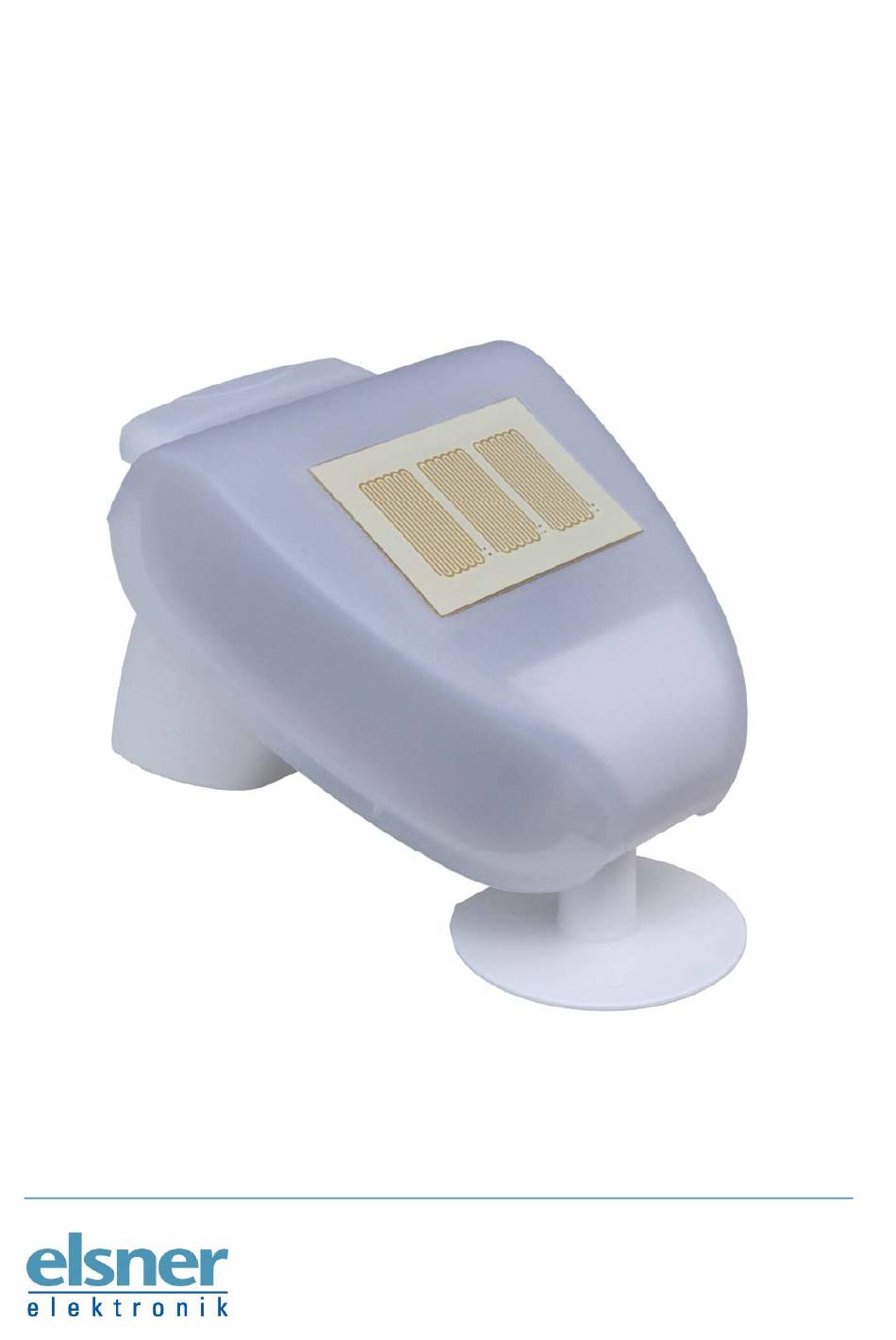

Wetterstation
P03/3-RS485-CET
mit RS485-Schnittstelle
und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7 • D-75391 Gechingen • Deutschland
Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20
info@elsner-elektronik.de • www.elsner-elektronik.de
Technische Daten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik P03/3-RS485-CET

Inhaltszusammenfassung für elsner elektronik P03/3-RS485-CET

  • Seite 1 Wetterstation P03/3-RS485-CET mit RS485-Schnittstelle Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de • www.elsner-elektronik.de...

  • Seite 2: Produktbeschreibung

    Uhrzeit. Dieser Datenstrom kann mit einem Endgerät wie SPS, PC oder MC empfangen und ausgewertet werden. Die P03/3-RS485-CET hat vier Anschlüsse, die Datenausgabe erfolgt an den Klemmen A und B. Die Klemmen 1 und 2 sind für die Spannungsversorgung vorgesehen (24 V DC).
  • Seite 3 Zur Beurteilung des Produkts hinsichtlich elektromagnetischer Verträglichkeit wurden folgende Normen herangezogen: • EN 60730-1:2000-11 + A11:2002 Das Produkt wurde von einem akkreditierten EMV-Labor entsprechend den oben genannten Normen überprüft. Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 4: Aufbau Der Platine

    Aufbau der Platine Abb. 1 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Steckplatz für Anschluss 1: +24 V DC A: Daten 2: GND B: Daten Kontroll-LED GPS-Empfang Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 5: Übertragungsprotokoll

    Wind 2. Zahl (Einer) Wind: Punkt Wind Punkt Wind: 3.Zahl Wind 3. Zahl (Zehntel) Regen Regen: J = Ja; N = Nein Wochentag: 1-7 Wochentag:1 = Mo, 7 = So Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 6 Die Wetterstation darf bei Beschädigung nicht in Betrieb genommen werden. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist, so ist die Anlage außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern. Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 7 Leuchtreklamen, Schaltnetzteile etc.) den Empfang des GPS-Signals stören oder unmöglich machen. Abb. 2 Richten Sie die Wetterstation nach Süden aus. Abb. 3 Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 8: Montage Des Halters

    Bei Mastmontage: geschwungene Seite zum Mast, Steg nach unten. Abb. 7 Als ergänzendes, optionales Zubehör ist ein Gelenk-Ausleger für die flexible Wand-, Mast- oder Balkenmontage der Wetterstation bei Elsner Elektronik erhältlich. Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 9: Ansicht Der Rückwand Und Bohrplan

    Ansicht der Rückwand und Bohrplan Abb. 8a: Bohrplan Abb. 8b Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 10: Vorbereitung Der Wetterstation

    Deckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Abb. 10 Prüfen Sie ob Deckel und Unterteil richtig ver- rastet sind! Die Abbildung zeigt die geschlossene Wetterstation von unten. Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.

  • Seite 11: Hinweise Zur Installation

    Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktions- unfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Wetterstation P03/3-RS485-CET • Stand 16.09.2010 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
